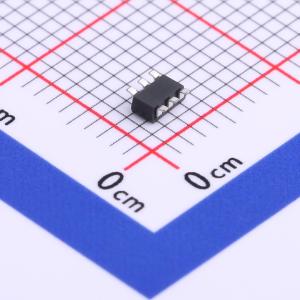

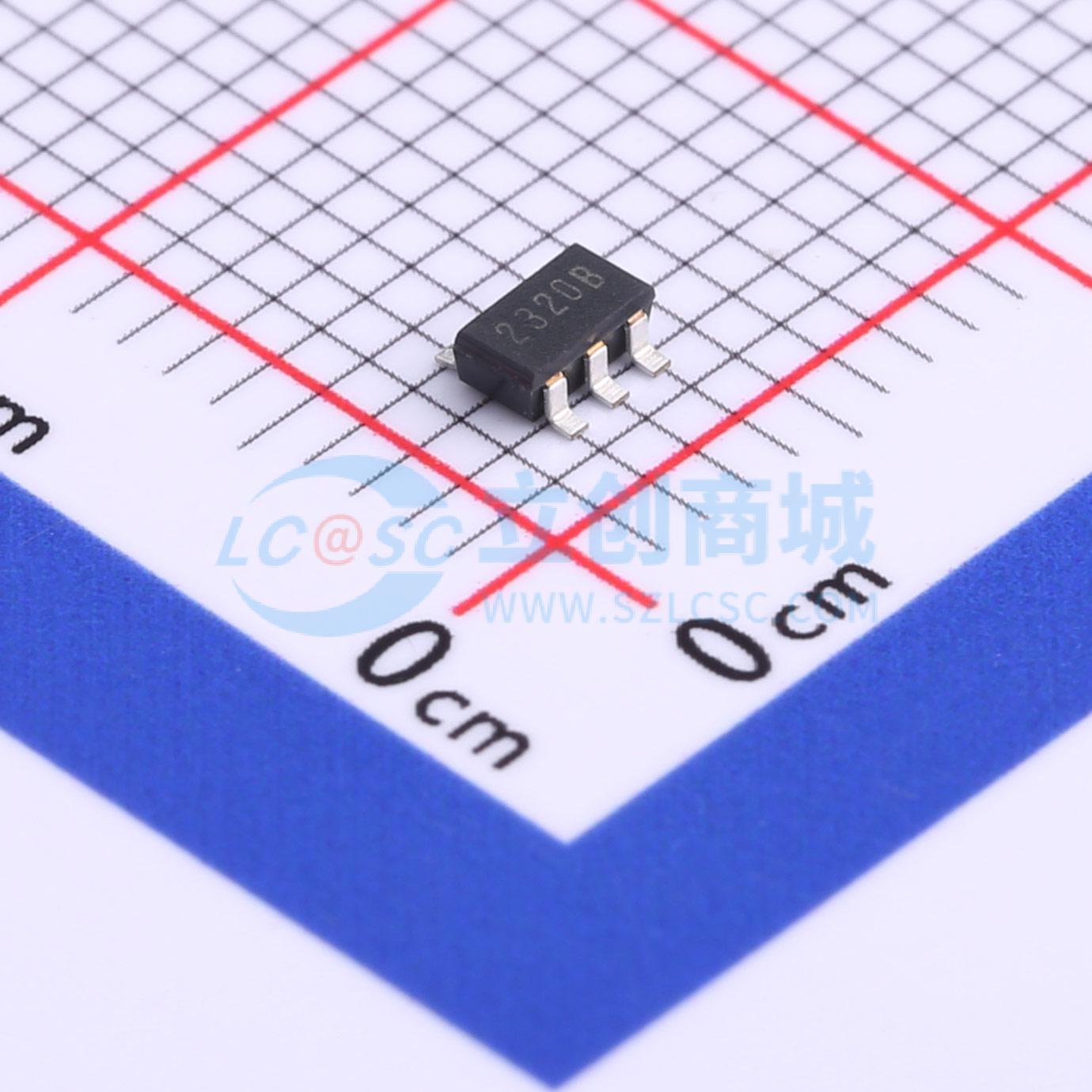

XC6420AB32MR-G

XC6420系列是一款小型双路CMOS LDO稳压器，具有两路150mA输出。该系列具有高速、高精度、高纹波抑制和低压差电压的特点。通过两个低导通电阻稳压器的小型封装，该系列能够实现高密度电路板安装。每个输出电压在内部以0.05V为增量，在1.2V至3.6V范围内设置，精度为±2%。 使能（EN）功能可独立控制两个稳压器的开关。在待机模式下，输出电容CL上的电荷通过内部开关放电，因此VOUT引脚可迅速恢复到VSS电平。 该系列还与低ESR陶瓷电容兼容。由于出色的瞬态响应性能，即使在频繁的负载波动期间，也能保持较高的输出稳定性。两个稳压器完全隔离，可将负载波动期间的串扰降至最低。

• 最大输出电流：150mA
• 工作电压范围：1.6V ~ 5.5V
• 输出电压：1.2V ~ 3.6V（±2%），以0.05V为增量
• 压差电压：当IOUT = 150mA（VOUT = 3.3V）时为190mV
• 低功耗：每通道55μA（典型值）
• 待机电流：0.1μA
• 纹波抑制：在1kHz时为75dB
• 使能（EN）功能：高电平有效，CL高速自动放电
• 保护电路：限流250mA（典型值），短路保护50mA（典型值）
• 输出电容：1.0μF陶瓷电容
• 工作环境温度：-40°C ~ +85°C
• 封装：SOT - 26、USPN - 6、USP - 6B04
• 环保：符合欧盟RoHS标准，无铅

• 智能手机/移动电话
• 便携式游戏机
• 数字音频设备
• 数码相机/摄像机
