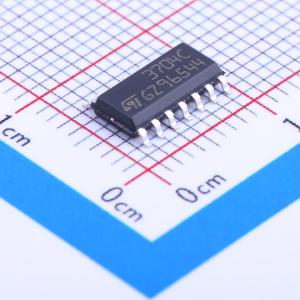

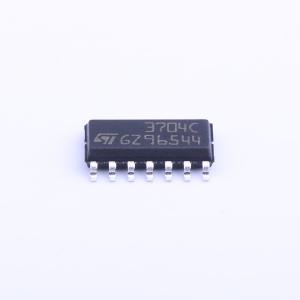

温馨提醒：图片仅供参考，商品以实物为准
TS3704CDT
TS3704CDT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 微功耗四路CMOS电压比较器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS3704CDT
- 商品编号
- C75832
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.263克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 1.2mV | |
| 输入偏置电流(Ib) | 1pA | |
| 传播延迟(tpd) | 1.2us | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL | |
| 静态电流(Iq) | 9uA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 18V | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee ~ Vcc) | -8V~-1.35V；1.35V~8V | |
| 输入失调电流(Ios) | 1pA | |
| 响应时间(tr) | 2us |
商品概述
TS3704是一款微功耗CMOS四电压比较器，每个比较器的典型功耗极低，仅为9μA（比双极型LM339低20倍）。推挽式CMOS输出级无需常规集电极开路输出比较器所需的外部上拉电阻，从而节省了功耗和空间。因此，其响应时间与LM339相近。
商品特性
- 推挽式CMOS输出（无需外部上拉电阻）
- 极低的电源电流：每个比较器典型值为9μA
- 宽单电源范围2.7V至16V或双电源（±1.35V至±8V）
- 极低的输入偏置电流：典型值为1pA
- 极低的输入失调电流：典型值为1pA
- 输入共模电压范围包含地
- 高输入阻抗：典型值为10^12Ω
- 最终响应时间：对于5mV过驱动，典型值为2μs
- 引脚和功能与双极型LM339兼容
