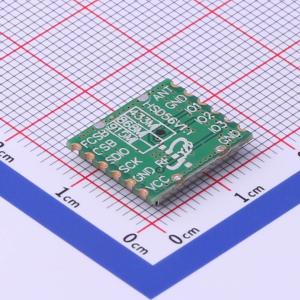

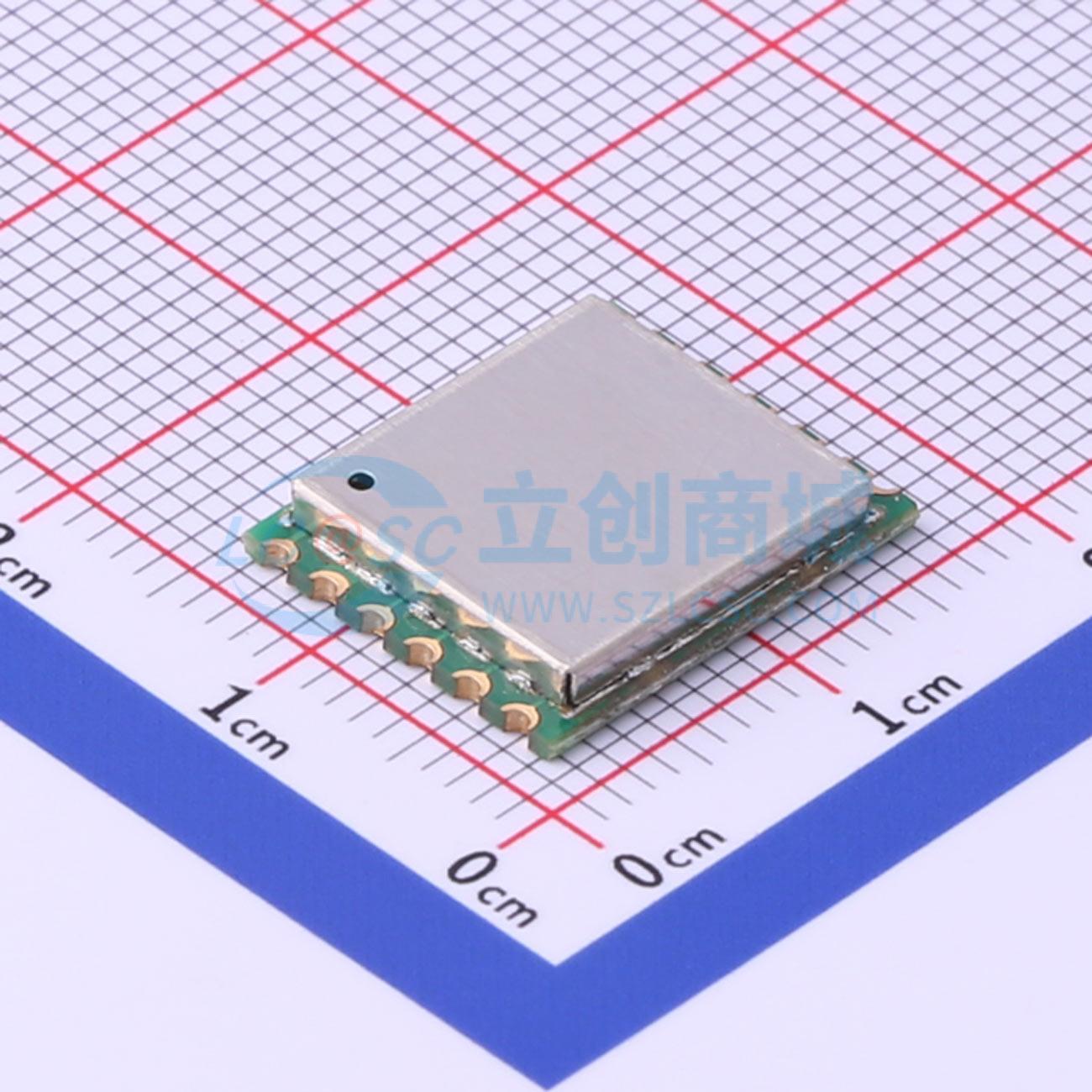

VG2300S4S-X2
VG2300433MHZ无线模块低成本性能模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VG2300双向远距离433MHz低成本无线模块 配套型号:VG433SNX39-6W3，基于CMT2300A高性能无线收发芯片设计，是一款体积小巧、低功耗、远距离的双向无线收发模块。 CMT2300A 的高集成度，简化了系统设计中所需的外围物料。高达+20 dBm及-121 dBm 的灵敏度优化了应用的链路性能。它支持多种数据包格式及编解码方式，使得它可以灵活的满足各种应用对不同数据包格式及编解码的需求。另外，CMT2300A 还支持 64-byte Tx/Rx FIFO, 丰富的 GPIO 及中断配置，Duty-Cycle 运行模式，信道侦听，高精度 RSSI，低电压检测，上电复位，低频时钟输出，手动快速跳频，静噪输出等功能，使得应用设计更加灵活，实现产品差异化设计。 CMT2300A工作于1.8 V 至3.6 V。当达到-121 dBm灵敏度的时候仅消耗8.5 mA电流， 超低功耗接收模式可以进一步降低芯片的接收功耗；13dBm 输出仅23 mA 发射电流。 模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用本模块轻易地开发出性能稳定、可靠性高的无线方案与无线物联网设备。
- 品牌名称
- Vollgo(沃进)
- 商品型号
- VG2300S4S-X2
- 商品编号
- C718829
- 商品封装
- SMD,16x13mm
- 包装方式
- 托盘
- 商品毛重
- 0.88克(g)
商品参数
参数完善中
商品概述
VG2300SXS系列无线收发模块是超小尺寸、低功耗、高性能，适用于各种140至1020MHz无线应用的OOK、(G)FSK RF收发器。高达+20 dBm和 -121 dBm灵敏度为应用优化链路性能。它支持多种数据包格式和编解码器，能灵活满足各种应用对不同数据包格式和编解码器的需求。此外，VG2300SX还支持64字节Tx/Rx FIFO、丰富GPIO和中断配置、DutyCycle工作模式、信道监听、高精度RSSI、低压检测、上电复位、低频时钟输出、手动快速跳频、静噪输出等功能，使应用设计更灵活，实现产品差异化设计。VG2300SXS工作在1.8V至3.6V。当达到 -121 dBm灵敏度时仅消耗8.5 mA电流，超低功耗接收模式可进一步降低芯片的接收功耗；13dBm输出时仅消耗23 mA发射电流。
商品特性
- 工作电压：1.8~3.6V
- 发射电流：23 mA @ 13 dBm, 433.92 MHz FSK, 72mA @ 20 dBm, 433.92MHz FSK
- 接收电流：8.5 mA @ 433.92 MHz
- 支持超低功耗接收模式
- 睡眠电流300nA, DutyCycle = 0 F 800nA, DutyCycle = 0N
- 3线SPI接口
- 支持直通和数据包模式
- 可配置数据包处理器和64字节FIFO
- 非归零、曼彻斯特、数据白化编解码器
- 支持前向纠错
- 符合FCC Part 90 Mask D, FCC part 15.247, 15, 231, 15, 249, ARIB T-108, T-96, T-67, RCR STD-30, 中国监管机构监管规范
- 超小尺寸设计16×13×2mm
应用领域
- 物流跟踪、仓库检查、电子标签等工业仪器的无线数据采集和控制，AMR（水、电、气）三表读数
- 家庭安全和建筑自动化，消费电子产品的无线遥控
- 无线报警和安全系统，无线传感器网络
