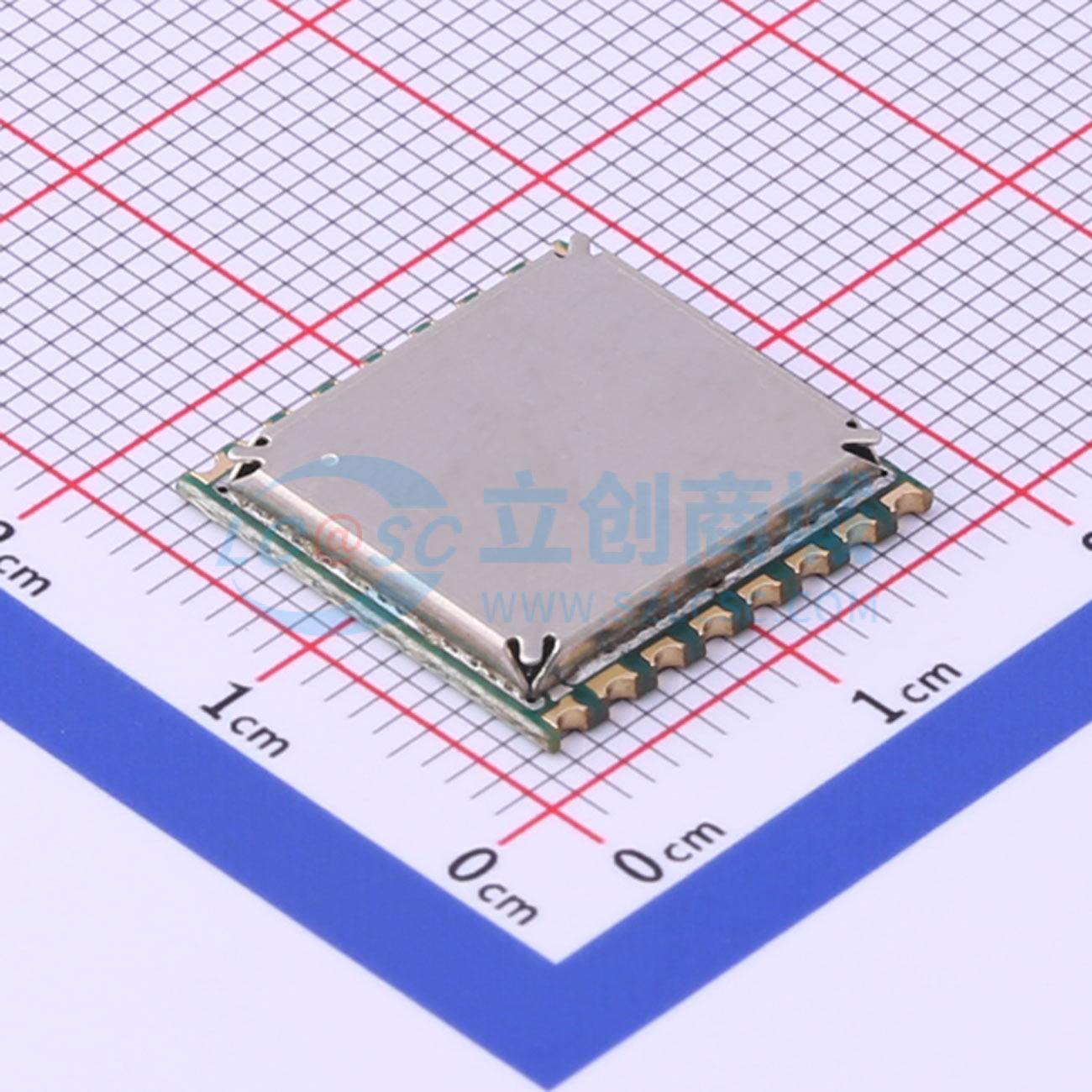

温馨提醒：图片仅供参考，商品以实物为准
SX1276S9S+T-X1
915MHz 无线模块远距离LORA模块扩频 SX1276
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SX1276远距离LORA915MHz无线模块 配套型号:VG915SNX17-5W2,基于SEMTECH的SX1276高性能无线收发芯片设计的小体积、低功耗、远距离双向无线收发模块。 SX1276无线收发器采用LoRa?远程调制解调器，具备超远距离扩频通信能力和高抗干扰性，同时也最大限度地减少了电流消耗。使用Semtech LoRa调制技术的SX1276具备超高接收灵敏度，其超高接收灵敏度接收器与集成+20 dBm功率放大器相结合，使其具备了业界领先的通信链路预算能力，成为低功耗远距离通讯应用的最佳选择方案。与传统的调制技术相比，LoRa在信号阻塞和选择性方面都具有显著的优势，解决了传统设计在距离、抗干扰性和能量消耗之间的折衷问题。 模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用本模块轻易地开发出性能稳定、可靠性高的无线方案与无线物联网设备。
- 品牌名称
- Vollgo(沃进)
- 商品型号
- SX1276S9S+T-X1
- 商品编号
- C718835
- 商品封装
- SMD,16x16mm
- 包装方式
- 托盘
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 频率 | 915MHz | |
| 调制方式 | GMSK；OOK；FSK；MSK；GFSK | |
| 发射功率 | 20dBm | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 14mA | |
| 发送电流 | 120mA | |
| 通讯距离 | 2.5km | |
| 接收灵敏度 | -139dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
SX1276SXS系列无线模块是基于SEMTECH射频集成芯片SX1276的射频模块。它是一款高性能物联网无线收发器，采用LoRa（长距离）扩频技术，在相同的城市和工业应用环境中，性能优于使用传统调制方法（FSK、2 - FSK、4 - FSK、GFSK、PSK、ASK、OOK等）工作的射频产品。在恶劣噪声环境（如电表中、电机附近等强干扰源附近，电梯井、矿井、地下室等屏蔽环境）中具有特别明显的优势，大大增加了通信距离，可广泛应用于各种场合的长距离物联网无线通信领域。它具有体积小、功耗低、传输距离长和抗干扰能力强的特点。该模块集成了所有射频相关功能和设备，经过专业设计和严格测试，便于客户进行无线解决方案和物联网产品的设计与开发。
商品特性
- 2 FSK/GFKS技术，LoRa（长距离）扩频技术
- 频率范围：862 - 1020MHZ（最小868MHz和915MHZ两种型号）
- 超强抗干扰（通道抑制比：56db）
- 高接收灵敏度 - 139dbm（32M无源10ppm晶体）
- 传输速率：@FSK 1.2 - 300Kbps；@Lora TM 0.018 - 37.5Kbps
- 接口形式：SPI
- 多种频率可选，多种传输速率可用，适用于FDMA和调频技术应用
- 智能复位，低压监测，定时唤醒，低功耗模式，睡眠模式
- 低功耗接收电流：10 - 14mA
- 睡眠电流：0.2uA @ SLEEP，1.5uA @ IDLE
- RSSI通道检测功能
- 配置：AFC/空中唤醒功能/低功耗/载波侦听/FEC纠错/AEC加密
- 工作温度范围：-40~ + 85°C
应用领域
- 远程控制和远程数据采集系统
- 无线抄表（水表、电表、煤气表）
- 无线点餐机，油田、矿区、建筑工地、工厂等的485/232接口系统
- 工业数据采集、传输和智能控制系统
- 无线报警系统
- 智能家居系统
- 婴儿监控系统/医院寻呼系统
- 长距离无线小数据传输系统
