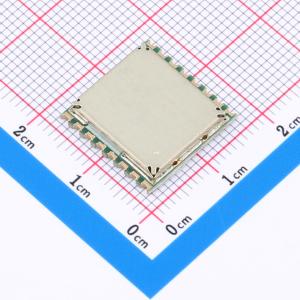

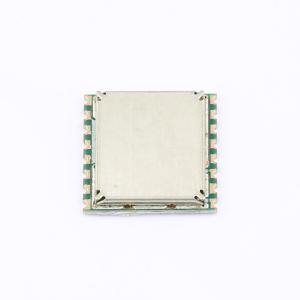

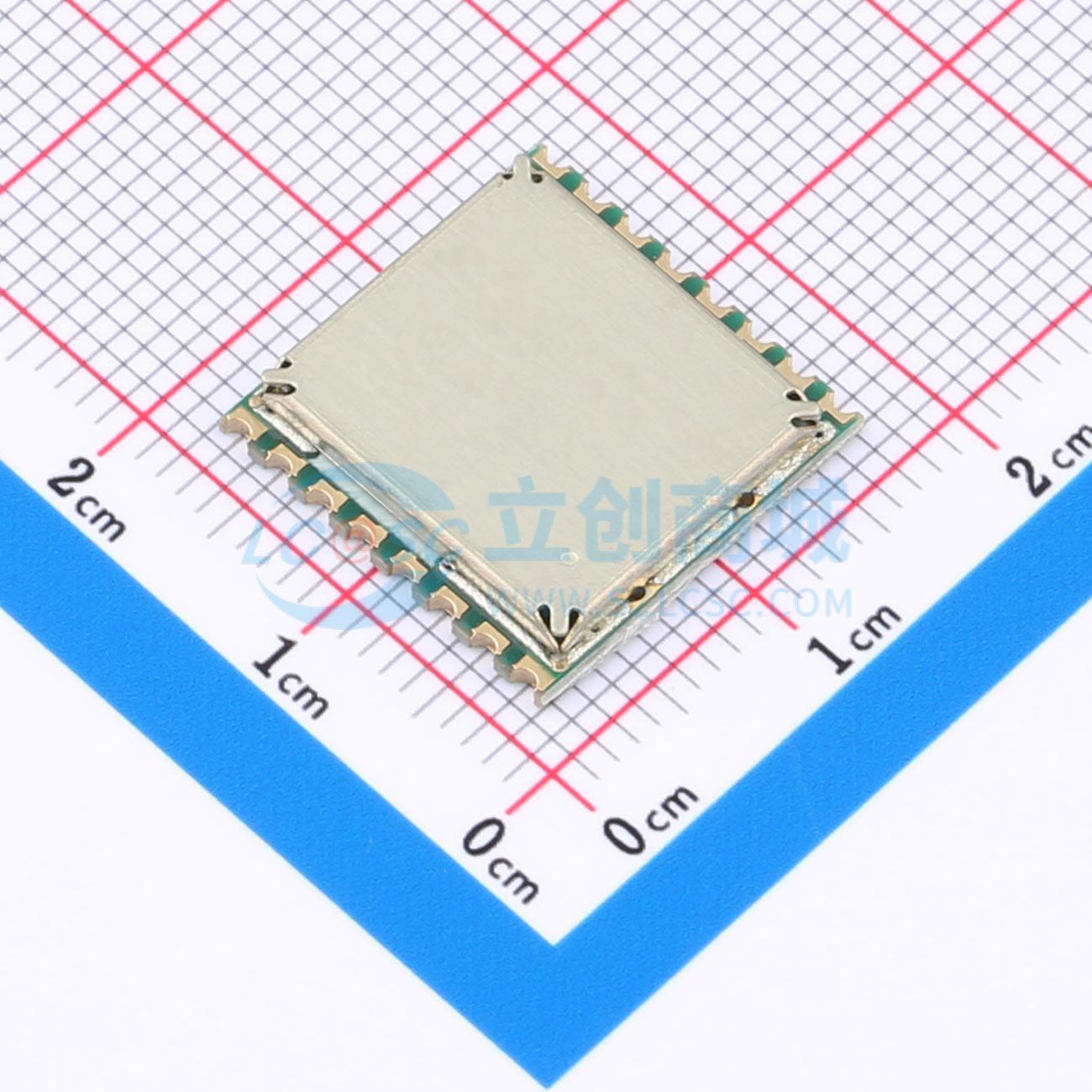

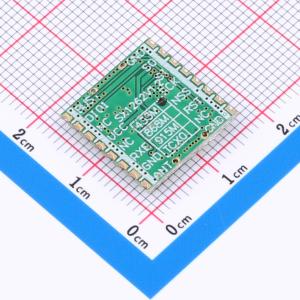

SX1268S4S+T-X1

433MHz 无线模块模块远距离低功耗 SX1268

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持loraWAN协议模块，SX1268远距离低功耗LORA433MHz无线模块配套型号:VG433SNX39-6W3,基于SEMTECH的SX1268高性能无线收发芯片设计，是一款体积小巧、低功耗、远距离的双向无线收发模块。 SX1268 sub-GHz无线收发器是远程无线应用的理想选择。4.2mA的有效接收电流，专为电池供电应用设计。内置高达+22 dBm的高效功率放大器。模块可支持LPWAN用例的LoRa?调制和传统用例的（G）FSK调制方式，并具有参数高度可配置性，以满足工业市场和消费市场的不同应用要求。LoRa?调制方式兼容由LoRaWAN联盟发布的技术规范。适用于符合无线电法规的系统，包括但不限于中国法规要求和ETSI EN 300 220（434 MHz）, 其410MHz到810MHz的连续频率覆盖范围支持适用于中国的490MHz频段和780MHz频段低功率短程设备。模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用本模块轻易地开发出性能稳定、可靠性高的无线方案与无线物联网设备。
品牌名称: Vollgo(沃进)
商品型号: SX1268S4S+T-X1
商品编号: C718837
商品封装: SMD,16x16mm
包装方式: 托盘
商品毛重: 1.13克(g)

商品参数

商品概述

SX1268SXS+T系列的无线模块是基于SEMTECH射频集成芯片SX126X的射频模块。它是高性能物联网无线收发器，采用LoRa（长距离）扩频技术，在相同的城市和工业应用环境中，性能优于使用传统调制方法（FSK、2 - FSK、4 - FSK、GFSK、PSK、ASK、OOK等）工作的射频产品。在恶劣噪声环境（如电表中、电机附近等强干扰源附近，电梯井、矿井、地下室等屏蔽环境）中具有特别明显的优势，大大增加了通信距离，可广泛用于各种场合的远距离物联网无线通信领域。它具有尺寸小、低功耗、传输距离长和抗干扰能力强的特点。该模块集成了所有射频相关功能和设备，经过专业设计和严格测试，便于客户的无线解决方案以及物联网产品设计和开发。

商品特性

2 FSK/GFKS技术，LoRa（长距离）扩频技术
频率范围：433MHZ
超强抗干扰，在LoRa模式下，共信道抑制为19 dB
高接收灵敏度 - 148dbm (32M Passive 10 ppm crystal)
可编程比特率，LoRa和FSK调制的比特率分别高达62.5 kbps和300 kbps
接口形式：SPI
多种频率可选，多种传输速率可用，适用于FDMA和调频技术
智能复位，低电压监测，定时唤醒，低功耗模式，睡眠模式
低功耗接收电流：4.6 mA低R电流
睡眠电流：0.2 uA @ SLEEP，1.5 uA @ IDLE
FIFO空间64Bytes，256 Bit FIFO TX/RX，FIFO/直接模式（推荐FIFO包模式）
RSSI信道检测功能
配置：AFC/空中唤醒功能/低功耗/载波侦听/FEC纠错/AEC加密
工作温度范围：-40~+85°C
模块尺寸：16162 mm

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	频率	433MHz
	调制方式	OOK；GMSK；FSK；MSK；GFSK
	发射功率	20dBm
	接口类型	SPI
	工作电压	1.8V~3.6V

	属性	参数值
	接收电流	4.2mA
	发送电流	120mA
	通讯距离	3.5km
	接收灵敏度	-139dBm
	工作温度	-40℃~+85℃
