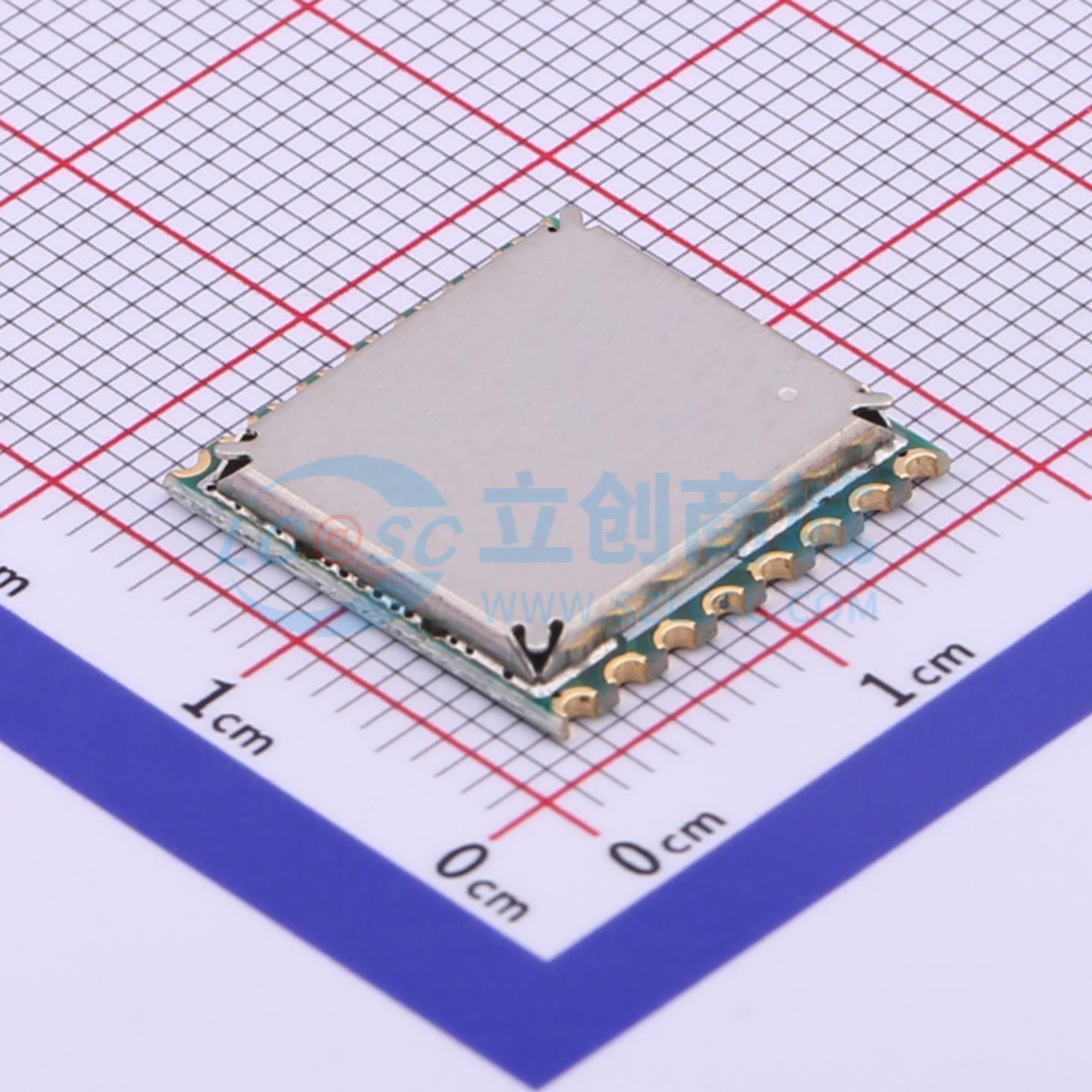

SX1278S47S+T-X1

470MHz 无线模块LORA远距离模块 SX1278

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ?SX1278远距离LORA470MHz无线模块，支持loraWAN, 配套型号:VG470SNX20-6W4，基于SEMTECH的SX1278高性能无线收发芯片设计，是一款体积小巧、低功耗、远距离的双向无线收发模块。 SX1278收发器采用LoRa?远程调制解调器，提供超长距离扩频通信能力和高抗干扰性，同时最大限度地减少电流消耗。使用Semtech的专利LoRa调制技术SX1278可以实现-148dBm的接收灵敏度。超高接收灵敏度与高效内置+20 dBm功率放大器相结合，使其通讯链路预算达到了业界领先水平。与传统的调制技术相比，LoRa在抗阻塞和选择性方面都具有显著的优势，解决了传统设计方案无法兼顾距离、抗干扰性和功耗的问题。该系列模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用模块轻易地开发出性能稳定、可靠性高的无线方案与无线物联网设备。
品牌名称: Vollgo(沃进)
商品型号: SX1278S47S+T-X1
商品编号: C718833
商品封装: SMD,16x16mm
包装方式: 托盘
商品毛重: 1.12克(g)

商品参数

商品概述

SX1278SXS+T 系列无线模块是高性能物联网无线收发器，采用LoRa（远程）扩频技术，在城市、工业应用环境中，性能优于使用传统调制方式（FSK、2-FSK、4-FSK、GFSK、PSK、ASK、OOK等）工作的射频产品，在恶劣噪声环境下优势明显，可增加通信距离，可广泛应用于各种场合的远距离物联网无线通信领域。具有体积小、功耗低、传输距离远、抗干扰能力强等特点。模块集成所有射频相关功能和器件，经过专业设计和严格测试，方便客户无线方案和IOT产品设计开发使用。

商品特性

2 FSK/GFKS技术，LoRa（远程）扩频技术
频率范围：470 - 510MHZ
超强抗干扰性（信道抑制比：56db）
高接收灵敏度 - 139dbm（32M无源10ppm晶体）
传输速率：@FSK1.2 - 300Kbps；@Lora TM0.018 - 37.5Kbps
接口形式：SPI
多频率可选，多种传输速率，可在FDMA及调频技术中应用
智能复位、低电压监测，定时唤醒、低功耗模式、休眠模式
低功耗接受电流：10 - 14mA
休眠电流：0.2uA@SLEEP，1.5uA@IDLE
FIFO空间64Byte，256位FIFO TX/RX，FIFO/直接模式（推荐FIFO包模式）
RSSI信道侦测功能
配置：AFC/空中唤醒功能/低功耗/载波侦听/FEC纠错/AEC加密
工作温度范围：-40~+85°C
模块尺寸：16162mm

应用领域

远程遥控和远程数据采集系统
无线抄表（水表、电表、气表）
无线点菜机、油田、矿区、工地、工厂等原有485/232接口系统工业数据采集、传输、智能控制系统
无线报警系统
智能家具系统
婴儿监控系统/医院寻呼系统
远距离无线小数据传输系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LoRa模块
	工作频段	470MHz
	发射功率	20dBm
	接口类型	SPI
	调制方式	FSK；GFSK；MSK；LoRa；OOK；GMSK
	工作电压	1.8V~3.6V

	属性	参数值
	接收电流	14mA
	发送电流	120mA
	接收灵敏度	-139dBm
	通讯距离	3.5km
	工作温度	-40℃~+85℃
