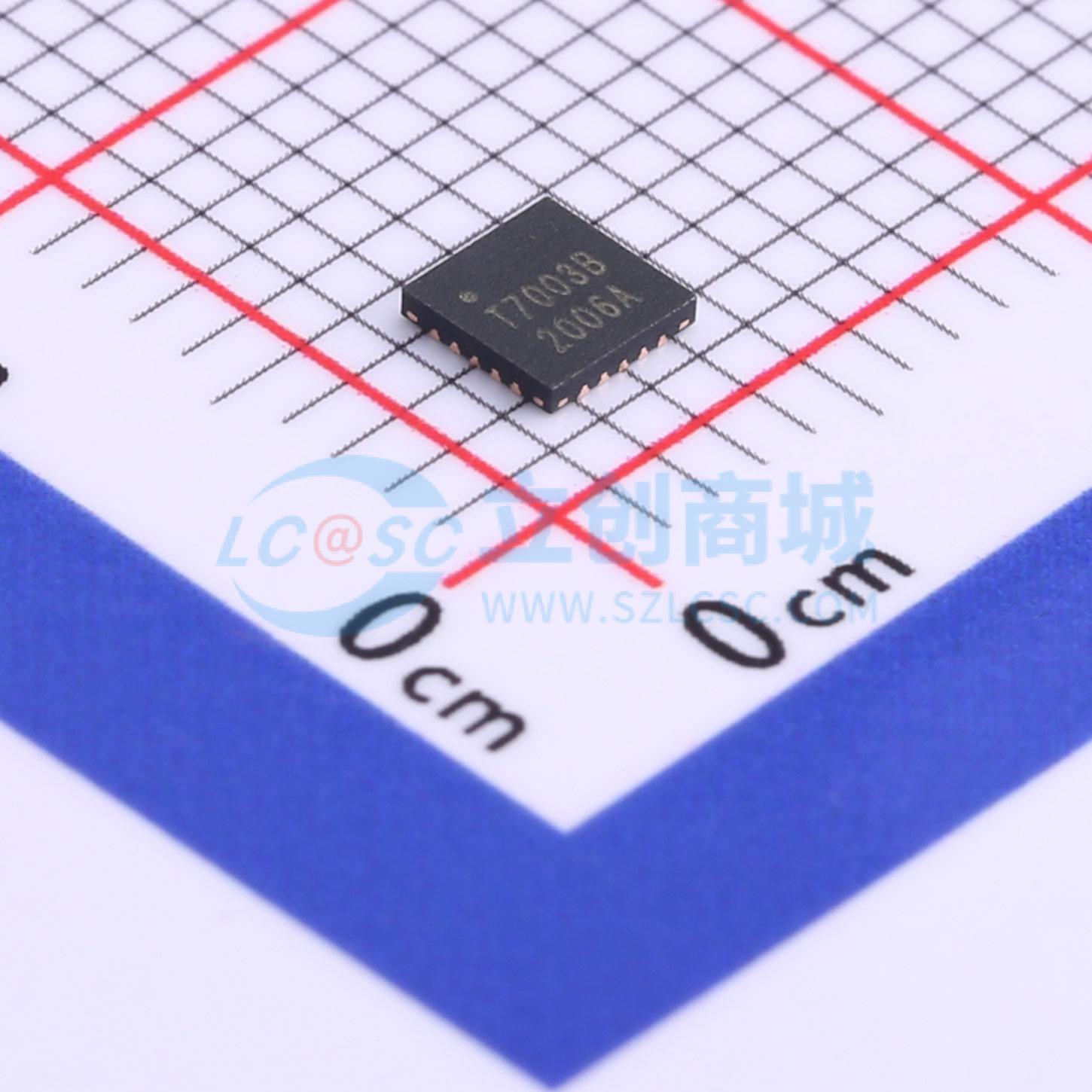

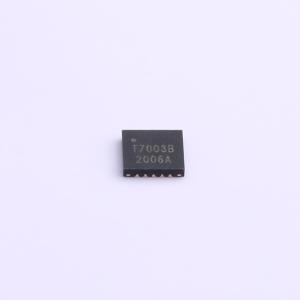

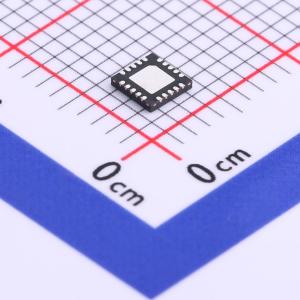

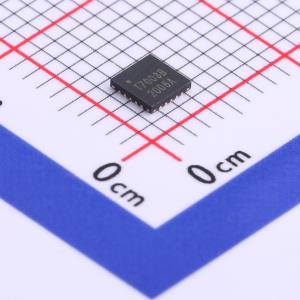

温馨提醒：图片仅供参考，商品以实物为准

TMI7003B

3通道1A DC/DC降压电源管理单元停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI7003B 是一个高度集成的电源管理 IC,设计用于最小化消费和多媒体应用中的功耗。它集成了3个高效同步降压转换器,支持2.7V到6.0V的输入电压范围,输出电压低至0.6V,具有100%的压降操作效率,固定2.3MHz的开关频率,内置软启动功能,过流保护和热保护。
品牌名称: TMI(拓尔微)
商品型号: TMI7003B
商品编号: C711925
商品封装: QFN-20L-EP(3x3)
包装方式: 编带
商品毛重: 0.127克(g)

商品参数

商品概述

TMI7003B是一款高度集成的电源管理IC，旨在降低消费类和多媒体应用中的功耗。它适用于平板电脑、移动互联网设备、个人导航设备、数码相框、便携式DVD播放器、娱乐和教育机器。TMI7003B提供了完整的系统电源管理解决方案，集成了3通道同步降压转换器。这些转换器针对高效率（大于93%）进行了优化，并采用了集成式低阻抗FET。 TMI7003B是一款用于片上系统（SoC）、ASIC和处理器的高效集成电源管理IC。该器件集成了3个高效同步降压稳压器。每个降压稳压器都针对整个负载范围内的高效运行进行了专门设计。典型开关频率为2.3MHz，外部L-C滤波器可以很小，同时仍能提供极低的输出电压纹波。按照应用图中的详细说明，使用推荐的外部电感器和电容器时，降压稳压器内部进行了补偿以确保稳定。同步整流可在低电压和高输出电流情况下实现高效率。其他特性包括软启动、欠压锁定、旁路以及电流和热过载保护。 3通道降压转换器在性能和工作模式上几乎相同。它们可以在自动模式（PWM/PFM）下运行。在非常轻的负载下，降压转换器进入PFM模式，以降低的开关频率和电源电流运行，以保持高效率。

商品特性

输入电压范围：2.7V至6.0V
输出电压低至0.6V
降压操作时100%占空比
高效率：同步模式运行
输入电压欠压锁定（UVLO）和过压锁定（OVLO）
热故障保护
内部软启动
固定2.3MHz开关频率
过流保护和打嗝保护，采用20引脚3mm x 3mm QFN封装。

应用领域

数字机顶盒（STB）
平板电视和显示器
便携式媒体播放器（PMP）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

近期成交40单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	-
	输出电流	1A
	开关频率	2.3MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
