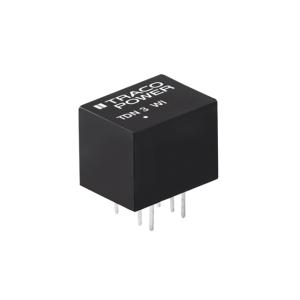

TDN 3-2423WI
超紧凑DIP封装DC/DC转换器，具备全稳压输出、I/O隔离、短路保护和远程开/关功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TRACO POWER
- 商品型号
- TDN 3-2423WI
- 商品编号
- C6552228
- 商品封装
- DIP,13.2x9.1mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 3W | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | ±15V | |
| 输出电流(最大值) | 100mA | |
| 最大容性负载 | 470uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.6kV | |
| 功能特性 | 短路保护；轻载高效模式；自动故障恢复 | |
| 工作温度 | -40℃~+70℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | 24mA | |
| 纹波噪声 | 50mVp-p | |
| 稳压类型 | 稳压型 |
