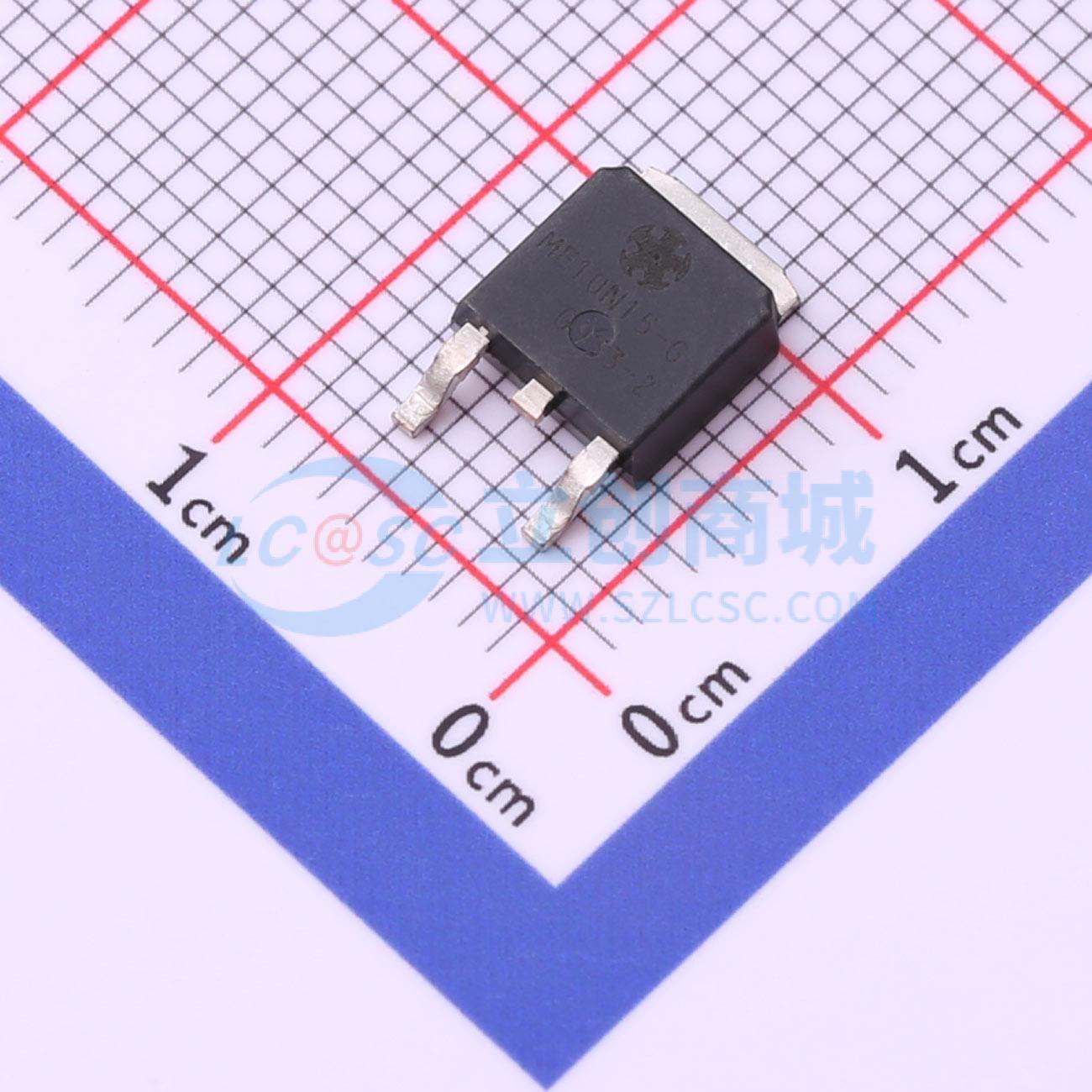

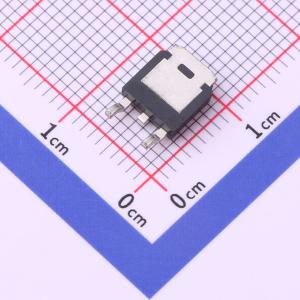

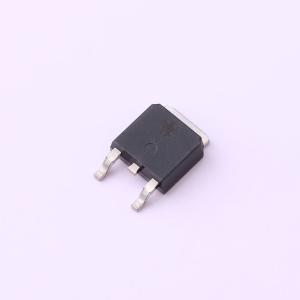

ME10N15-G
ME10N15-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MATSUKI(松木)
- 商品型号
- ME10N15-G
- 商品编号
- C709773
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 7.6A | |
| 导通电阻(RDS(on)) | - | |
| 耗散功率(Pd) | 32.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 160nC@10V | |
| 输入电容(Ciss) | 538pF@25V | |
| 反向传输电容(Crss) | 21pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
ME10N15 是 N 沟道逻辑增强型功率场效应晶体管，采用高单元密度的 DMOS 沟槽技术。这种高密度工艺专门设计用于最小化导通状态电阻。这些器件特别适用于低电压应用，如手机、笔记本电脑电源管理和其他电池供电电路，以及需要极低在线功率损耗的超小外形表面贴装封装。
商品特性
- 在 VGS = 10V 时，RDS(ON) ≤ 345mΩ
- 在 VGS = 4.5V 时，RDS(ON) ≤ 365mΩ
- 超高密度单元设计，实现极低的 RDS(ON)
- 出色的导通电阻和最大直流电流能力
应用领域
- 笔记本电脑电源管理
- DC/DC 转换器
- 负载开关
- LCD 显示器逆变器
