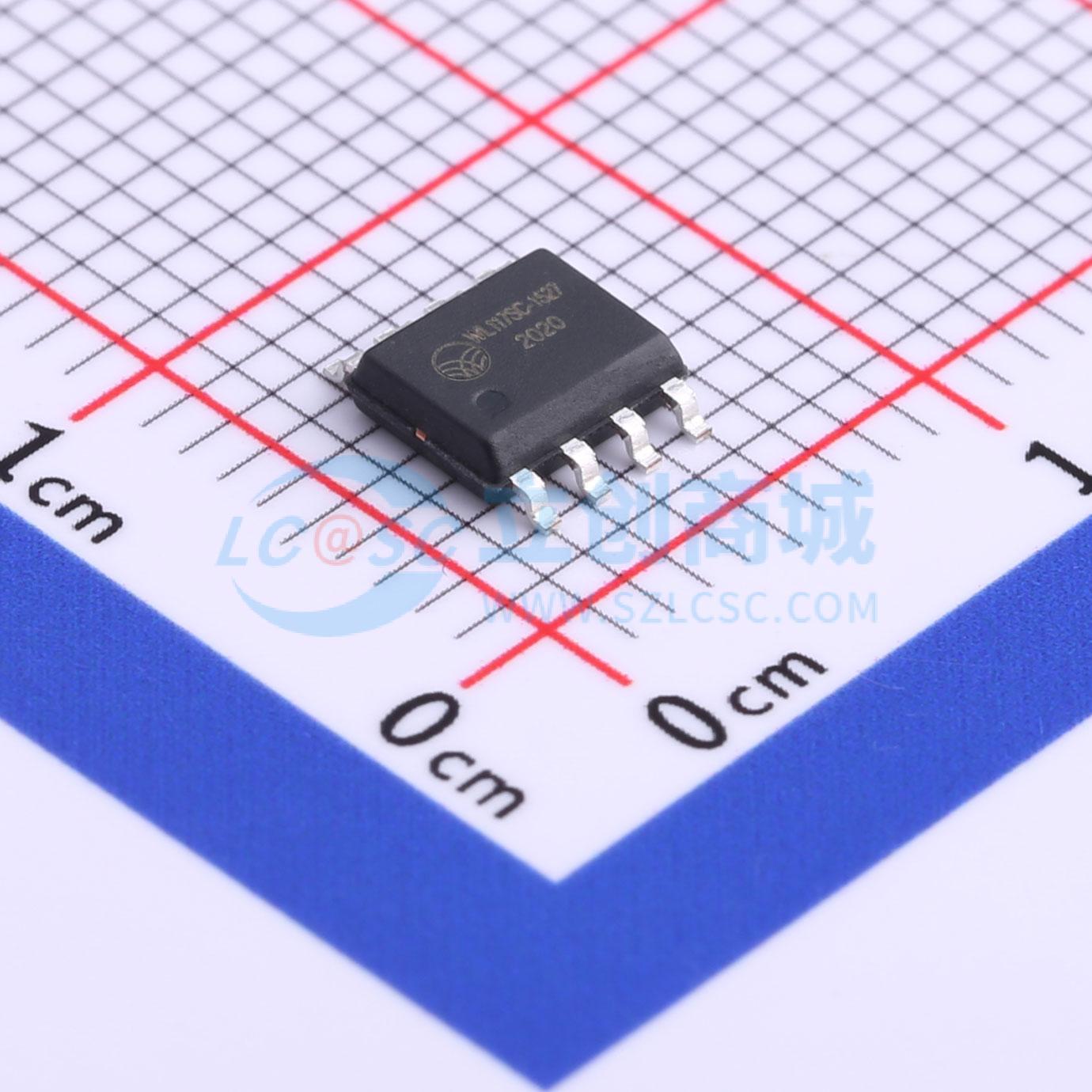

温馨提醒：图片仅供参考，商品以实物为准

WL117SC-1527

WL117SC-1527 无线收发芯片遥控编解码芯片停产

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 无线RF发射芯片+MCU二合一内置6键1527编码遥控芯片
品牌名称: WIRELESS(维尔乐思)
商品型号: WL117SC-1527
商品编号: C708720
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.162克(g)

商品参数

商品概述

WL1117SC-1527芯片内置射频发射电路和高性能微控制器编程电路，支持幅移键控调制方式，其所有调谐均可在芯片内部自动完成。该芯片片内集成锁相环和功率放大器等电路，具有低功耗、宽工作电压范围和大输出功率等特点。芯片内集成的锁相环为发射机提供载波信号，其工作频点较低（433MHz和315MHz），采用环形振荡器提供本振信号，环路中采用固定分频电路并内置环路滤波器，整体功耗控制在1mA以下。功率放大器对输入信号进行功率放大，采用漏极开路输出并外接扼流电感结构。应用时采用π型窄带匹配网络以提高谐波抑制能力，确保输出信号功率大于10dBm。精简指令的微控制器电路使编程更加简单便捷。该芯片采用标准1527编码，最多支持6个按键码值。编码位周期（16个时钟周期）为1320μS，对应EV1527芯片的300kΩ振荡电阻。在工作电压范围内，位周期保持稳定。

商品特性

静态电流小于1.5μA
发码电流8mA~13mA（具体功耗与射频匹配参数有关）
工作电压范围宽：+2.2V~+3.6V
工作频率范围宽：300MHz~450MHz
输出最大功率达到10dBm
工作温度范围：-25℃~+75℃
仅需极少外围元器件
工作时需外接晶体振荡器
无需外接二极管，可支持6个按键编码
在工作电压范围内，编码位周期保持稳定，每个数据位时间固定约为1300μS

应用领域

门禁系统遥控器
安防产品遥控器
遥控风扇
照明开关遥控器
智能家具遥控器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	300MHz~450MHz
	接口类型	GPIO
	工作电压	2.2V~3.6V
	应用领域	-
	输出功率	10dBm
	数据速率	0.77kbps

	属性	参数值
	发射电流	8mA
	灵敏度	-
	接收电流	-
	典型应用频率	433MHz
	工作温度	-25℃~+75℃
	类型	发射器
	功能特性	-
