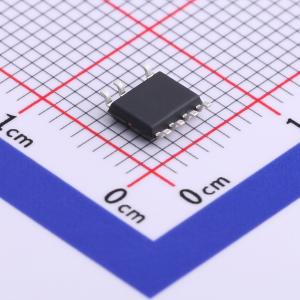

温馨提醒：图片仅供参考，商品以实物为准
AP3983RMTR-G1
AP3983RMTR-G1 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP3983R是一款用于电源的功率开关，具有更高的转换效率、更好的电压和电流精度以及改进的保护功能。典型应用包括充电器和适配器。内置MOSFET的AP3983R在不连续导通模式（DCM）下通过分段脉冲频率调制（p - PFM）在初级侧调节输出电压和电流。在p - PFM的每个区间内，系统工作频率从重载到轻载线性降低，当负载电流等于系统最大输出电流时进入恒流模式。AP3983R无需光耦合器即可提供精确的恒压（CV）、恒流（CC）和出色的动态性能。它还无需环路补偿电路，同时保持稳定性。AP3983R内置8%的固定电缆压降补偿和可调线电压补偿。AP3983R实现了出色的调节性能和高平均效率，对于75mW待机电源解决方案，启动时间小于2秒。当AP3983R与APR3415配合使用时，可实现良好的下冲性能。AP3983R采用SO - 7封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3983RMTR-G1
- 商品编号
- C705093
- 商品封装
- SO-7
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 6.82V~25V | |
| 开关频率 | 80kHz | |
| 晶体管耐压 | 700V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | PFM 调制；DCM | |
| 反馈方式 | 原边反馈 |
商品概述
AP3983R是一款用于电源的功率开关，具有更高的转换效率、更好的电压和电流精度以及改进的保护功能。典型应用包括充电器和适配器。内置MOSFET的AP3983R在不连续导通模式（DCM）下通过分段脉冲频率调制（p - PFM）在初级侧调节输出电压和电流。在p - PFM的每个区间内，系统工作频率从重载到轻载线性降低，当负载电流等于系统最大输出电流时进入恒流模式。 AP3983R无需光耦合器即可提供精确的恒压（CV）、恒流（CC）和出色的动态性能。它还无需环路补偿电路，同时保持稳定性。 AP3983R内置8%的固定电缆压降补偿和可调线电压补偿。 AP3983R实现了出色的调节性能和高平均效率，对于75mW待机电源解决方案，启动时间小于2秒。当AP3983R与APR3415配合使用时，可实现良好的下冲性能。 AP3983R采用SO - 7封装。
商品特性
- 内置N沟道MOSFET，BVDSS为700V
- 待机功耗小于75mW
- 满足COC Tier 2能效要求
- 谷底导通以降低开关损耗并改善EMI
- 分段降频以提高转换效率并抑制音频噪声
- 过压保护（OVP）
- 过温保护（OTP）
- 带打嗝功能的短路保护（SCP）
- 工作频率抖动功能，用于抑制传导EMI
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 适配器/充电器
- 待机和辅助电源
