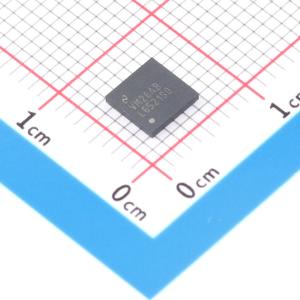

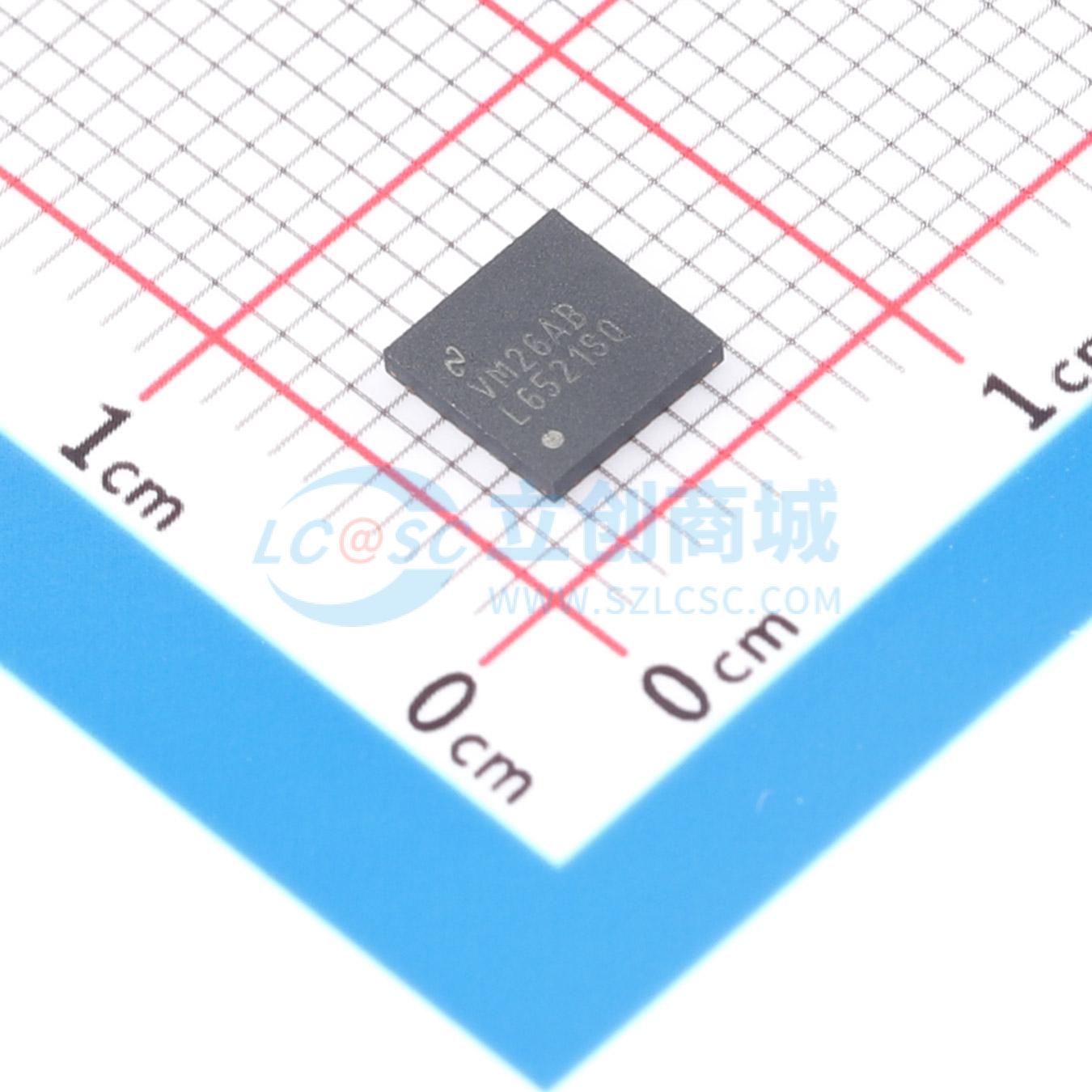

LMH6521SQE/NOPB

高性能双路DVGA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMH6521 高性能双通道 DVGA
品牌名称: TI(德州仪器)
商品型号: LMH6521SQE/NOPB
商品编号: C701923
商品封装: WQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.239089克(g)

商品参数

商品概述

LMH6521包含两个高性能数控可变增益放大器(DVGA)。LMH6521的两个通道均具有独立的数控衰减器，后跟高线性度差动输出放大器。每个块都经过优化，可实现低失真和最大的系统设计灵活性。每个通道都具有高速关断模式。内部数控衰减器可在31.5dB范围内提供精确的0.5dB增益步长。该器件提供了串行和并行编程选项。串行模式编程使用SPI接口。它还提供脉冲模式，其中简单的上升或下降命令可以一次将增益改变一个步长。输出放大器有差动输出，允许单个5V电源上有10VPPD信号摆动。低阻抗输出在驱动滤波器或模数转换器时可提供最大的灵活性。

商品特性

200MHz频率下OIP3为48.5dBm
最大电压增益为26dB
增益范围：31.5dB，步长为0.5dB
通道增益匹配为±0.04dB
最大增益时的噪声系数：7.3dB
–3dB带宽为1200MHz
功耗低
独立通道关断
三种增益控制模式：并行接口、串行接口(SPI)、脉冲模式接口
温度范围：-40°C至+85°C
热增强型32引脚WQFN封装

应用领域

蜂窝基站
宽带和窄带IF采样接收器
宽带直接转换
数字预失真
ADC驱动器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	特殊功能放大器
	放大器数	双路
	工作温度	-40℃~+85℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	5.5V
	共模抑制比(CMRR)	80dB
	单电源	4.75V~5.25V
