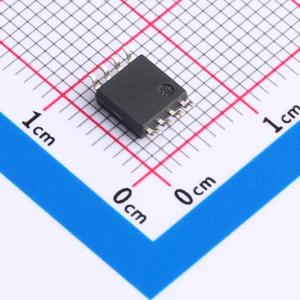

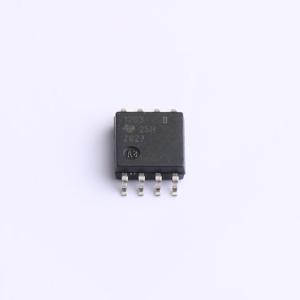

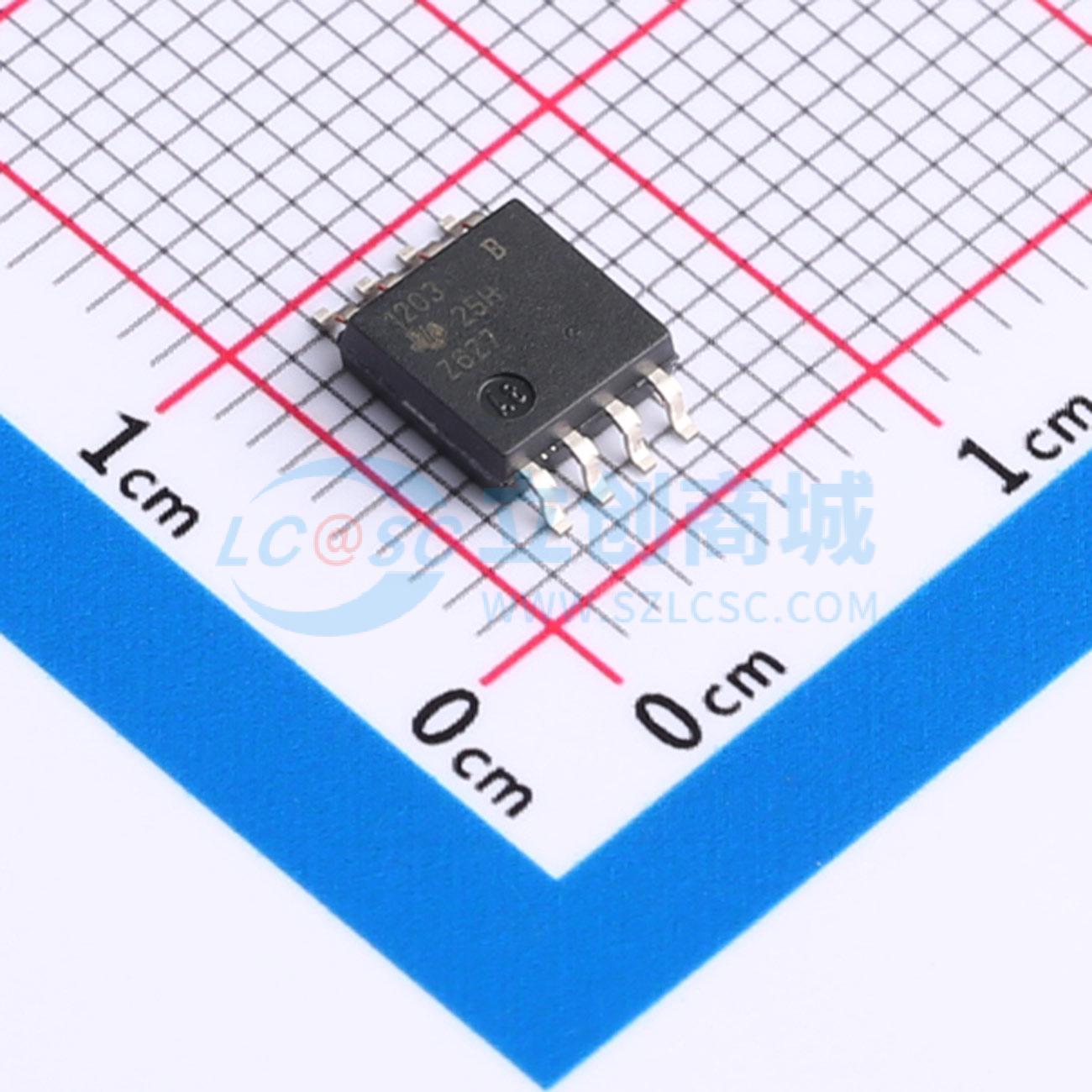

温馨提醒：图片仅供参考，商品以实物为准
AMC1203BPSAR
1-位、10MHz、二阶、隔离式Delta-Sigma调制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AMC1203 具有内部时钟的 ±250mV 输入、精密电流检测基本隔离式调制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- AMC1203BPSAR
- 商品编号
- C701708
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式ADC | |
| 差分输入通道数 | 2 | |
| 非差分通道数 | - | |
| 分辨率(位) | 16 | |
| 采样率 | - | |
| 时钟频率(fc) | 10MHz | |
| 差分输入电压 | ±280mV |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | ±2LSB | |
| 隔离电压(Vrms) | 4000 | |
| CMTI(kV/us) | 15kV/us | |
| 工作温度 | -40℃~+105℃ | |
| 信噪比 | 85dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 |
商品概述
AMC1203 是一款 1 位、10MHz 的隔离式 delta-sigma (ΔΣ) 调制器，输出缓冲器与输入接口电路通过二氧化硅 (SiO₂) 隔离屏障分离。该屏障提供高达 4000VPEAK 的电气隔离。配合隔离电源使用时，这些器件可防止数据总线或其他电路中的噪声电流进入本地地线并干扰或损坏敏感电路。AMC1203 调制器在 +5V 供电下工作，动态范围为 95dB。差分输入非常适合直接连接到分流电阻或其他低电平信号源。通过适当的数字滤波器和调制速率，该器件可以实现 16 位模数转换 (A/D)，且无遗漏码。使用 sinc3 滤波器和 256 的抽取比时，可以保持 14 位有效分辨率和 85dB（典型值）的信噪比 (SNR)。调制器输出被转换为平衡信号并通过电容隔离屏障传输。跨越隔离屏障后，差分比较器接收逻辑跳变信息，并相应地设置或复位触发器和输出电路。
