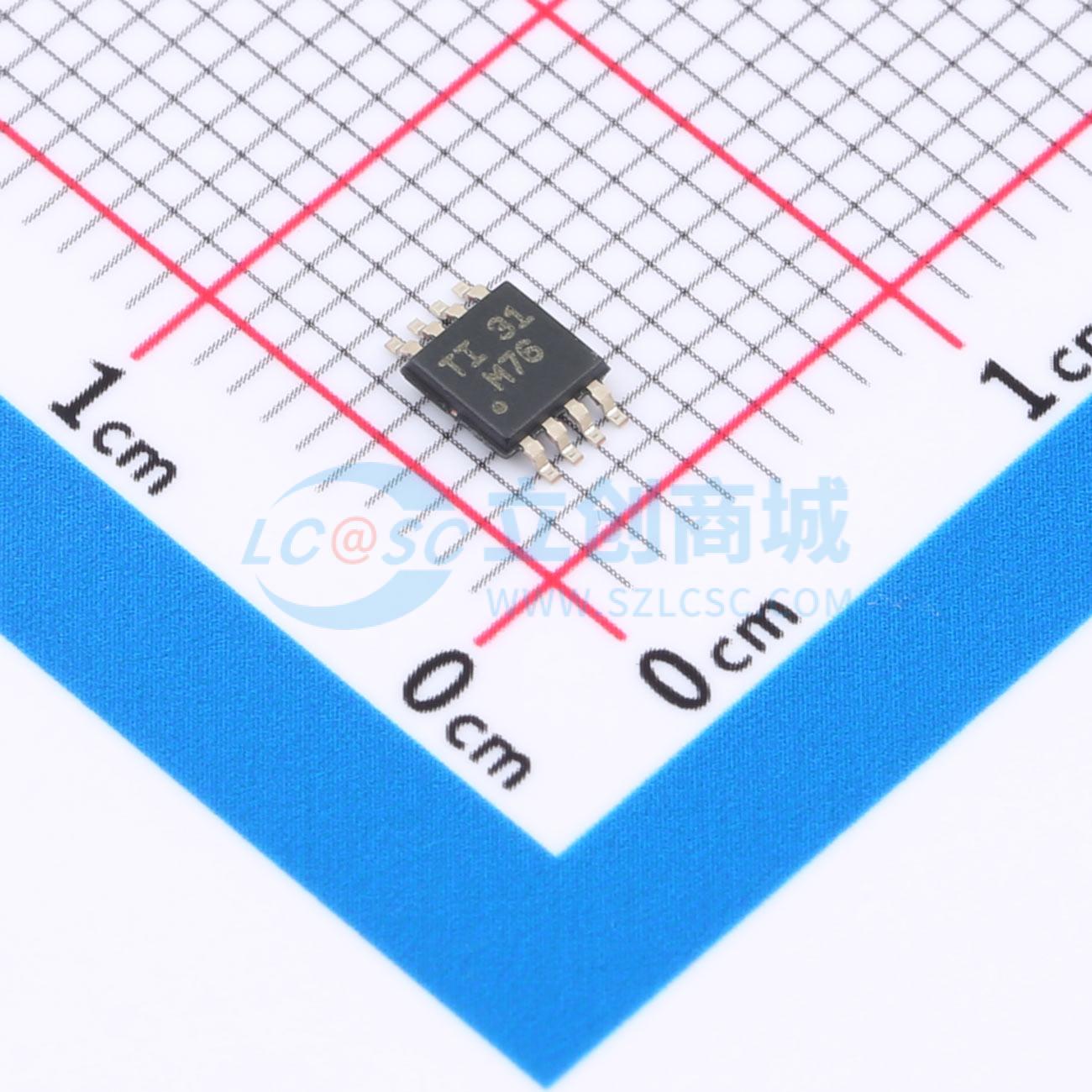

温馨提醒：图片仅供参考，商品以实物为准

SN65LVDM176DGK

高速差分线路收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65LVDM176 半双工 LVDM 收发器
品牌名称: TI(德州仪器)
商品型号: SN65LVDM176DGK
商品编号: C701141
商品封装: VSSOP-8
包装方式: 管装
商品毛重: 0.41克(g)

商品参数

商品概述

SN65LVDM176是一款配置为收发器的差分线驱动器与接收器，采用低电压差分信号LVDS技术，可实现最高400 Mbit/s的信号传输速率。该器件与符合TIA/EIA-644标准的同类器件相比，驱动器输出电流加倍，可在50Ω负载下提供最小247mV的差分输出电压幅度，支持双端接线与半双工工作，接收器可检测到小于50mV的电压差，可承受发射器与接收器之间最高1V的地电位差，工作温度范围为-40℃至85℃，提供多种封装规格。

商品特性

支持半双工工作，集成低电压差分驱动器与接收器
支持最高400 Mbit/s的信号传输速率
总线引脚ESD防护等级超过15kV
采用单路3.3V电源供电
带50Ω负载时，低电压差分信号典型输出电压为350mV
输入电压差低至50mV仍可输出有效信号
典型传播延迟：驱动器1.7ns，接收器3.7ns
200MHz下典型功耗：驱动器50mW，接收器60mW
LVTTL电平支持5V耐压
器件禁用或电源电压Vcc低于1.5V时，总线引脚呈高阻抗
集成开路故障安全接收器
采用表面贴装封装，提供SOIC D封装、MSOP DGK封装两种封装可选

应用领域

适用于半双工或多路复用基带数据传输
可在特性阻抗约100Ω的受控阻抗传输介质上使用，适用介质包括印刷电路板走线、背板、电缆

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	3V~3.6V
	通道类型	双向
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA

	属性	参数值
	系列	-
	工作温度	-40℃~+85℃
	静态电流(Iq)	2mA
	传播延迟(tpd)	1.7ns@3.3V,10pF
	功能特性	掉电隔离；失效安全输出
