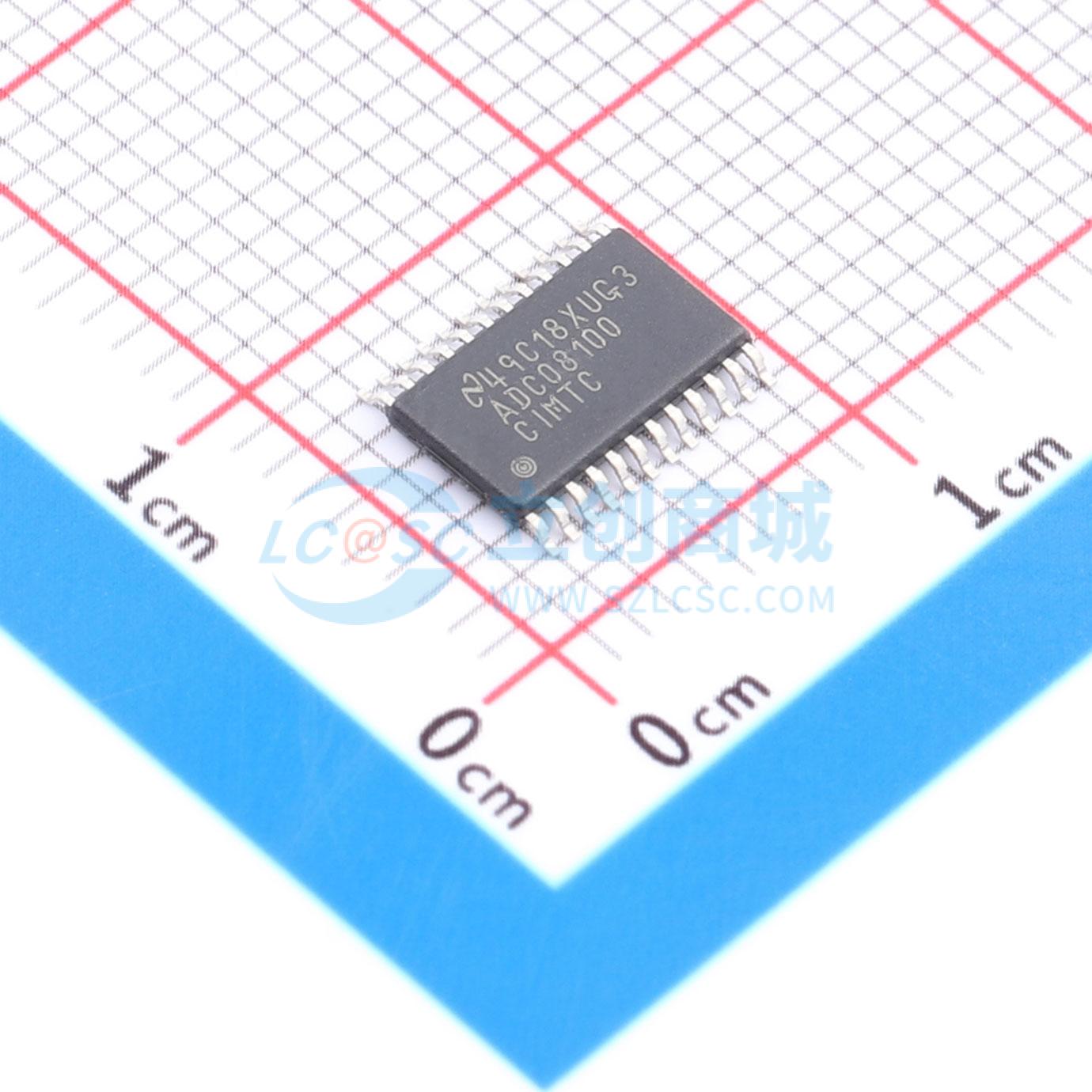

温馨提醒：图片仅供参考，商品以实物为准
ADC08100CIMTC/NOPB
8位，20Msps至100Msps，1.3mW/Msps A/D转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗、8位、单片模拟到数字转换器，具有片上跟踪保持电路。优化用于低成本、低功耗、小尺寸和易于使用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC08100CIMTC/NOPB
- 商品编号
- C701071
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.206483克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | 100MHz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | 并行 | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.3LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 46.5dB | |
| 时钟频率(fc) | 100MHz；20MHz~100MHz | |
| 基准电压源 | 外置 | |
| 静态电流 | 42mA |
商品概述
ADC08100是一款低功耗、8位单片式模数转换器，片上集成跟踪保持电路。该产品针对低成本、低功耗、小尺寸和易用性进行了优化，转换速率为20 Msps至100 Msps，在整个工作范围内具有出色的动态性能，每兆赫兹时钟频率仅消耗1.3 mW功率。在100 Msps时，功耗仅为130 mW。将PD引脚置高可使ADC08100进入掉电模式，此时功耗仅为1 mW。 独特的架构在输入频率为41 MHz时可实现7.4有效位。该器件出色的直流和交流特性，加上低功耗和单+3V电源供电，使其非常适合许多成像和通信应用，包括便携式设备。此外，ADC08100具有抗闩锁能力，输出具备短路保护功能。ADC08100参考梯的上下端可供连接，可实现广泛的输入可能性。数字输出与TTL/CMOS兼容，设有独立的输出电源引脚，支持与3V或2.5V逻辑接口。数字输入（CLK和PD）与TTL/CMOS兼容。输出格式为自然二进制码。 ADC08100采用24引脚塑料封装（TSSOP），工作温度范围为工业级-40°C至+85°C。
商品特性
- 单端输入
- 内部采样保持功能
- 低电压（单+3V）供电
- 小封装
- 掉电功能
应用领域
- 平板显示器
- 投影系统
- 机顶盒
- 电池供电仪器
- 通信
- 医疗扫描转换器
- X射线成像
- 高速维特比解码器
- 天文学
