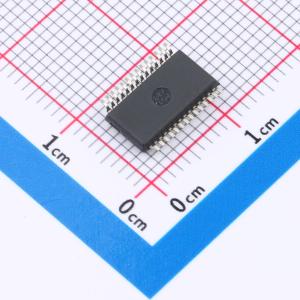

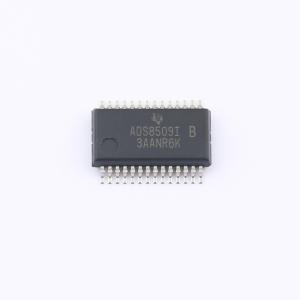

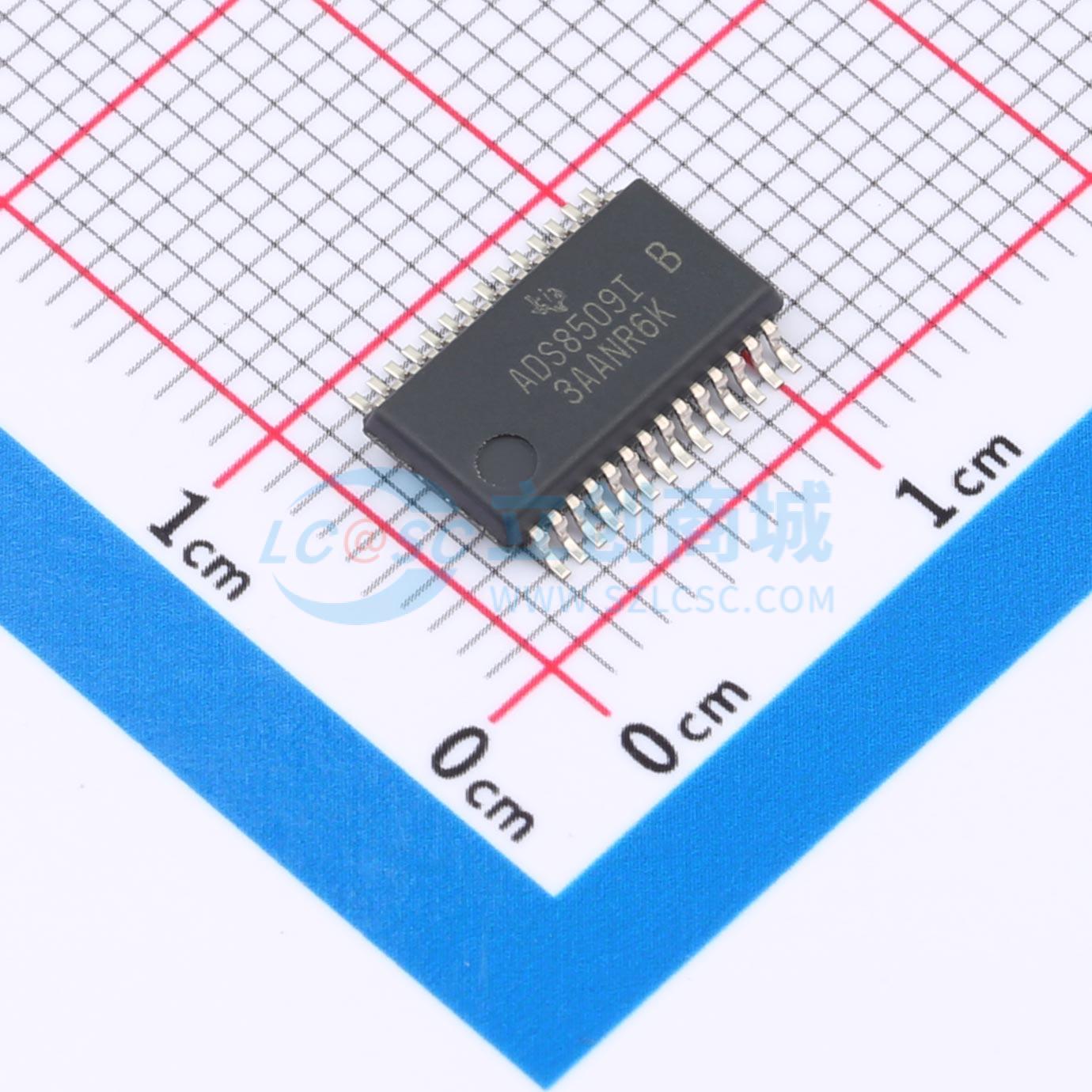

温馨提醒：图片仅供参考，商品以实物为准

ADS8509IBDB

16bit 、250ksps串行CMOS采样模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 250-kHz采样率，完整的16位采数转换器，支持多种输入范围，包括±10V和0V到5V，采用先进的CMOS结构。
品牌名称: TI(德州仪器)
商品型号: ADS8509IBDB
商品编号: C701099
商品封装: SSOP-28-208mil
包装方式: 管装
商品毛重: 1.333333克(g)

商品参数

商品概述

ADS8509是一款采用先进CMOS结构的完整16位采样模数（A/D）转换器。它包含一个完整的16位、基于电容的逐次逼近寄存器（SAR）A/D转换器，带有采样保持电路、基准源、时钟和串行数据接口。数据可以使用内部时钟输出，也可以与外部数据时钟同步。ADS8509还提供输出同步脉冲，便于与标准DSP处理器配合使用。 ADS8509在全温度范围内的采样率为250 kHz。精密电阻提供多种输入范围，包括±10 V和0 V至5 V，其创新设计允许使用单一+5 V电源供电，功耗低于100 mW。 ADS8509提供20引脚SO和28引脚SSOP封装，两种封装均针对工业温度范围-40°C至85°C的工作条件进行了全面规格定义。

商品特性

250 kHz采样率
4 V、5 V、10 V、±3.33 V、±5 V和±10 V输入范围
最大±2 LSB积分非线性（INL）
最大±1 LSB微分非线性（DNL），16位无丢码
具有菊花链（TAG）功能的SPI兼容串行输出
单一5 V电源
引脚与ADS7809（低速）和12位ADS8508/7808兼容
可使用内部或外部基准源
250 ksps时典型功耗70 mW
20引脚SO和28引脚SSOP封装
简单的DSP接口

应用领域

工业过程控制
数据采集系统
数字信号处理
医疗设备
仪器仪表

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	1
	工作电压	5V
	接口类型	SPI
	差分输入	否
	积分非线性	2LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	85dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	6MHz；100kHz~26MHz
	基准电压源	内置；外置
	基准电压源温漂	8ppm/℃
	ADC架构	SAR
