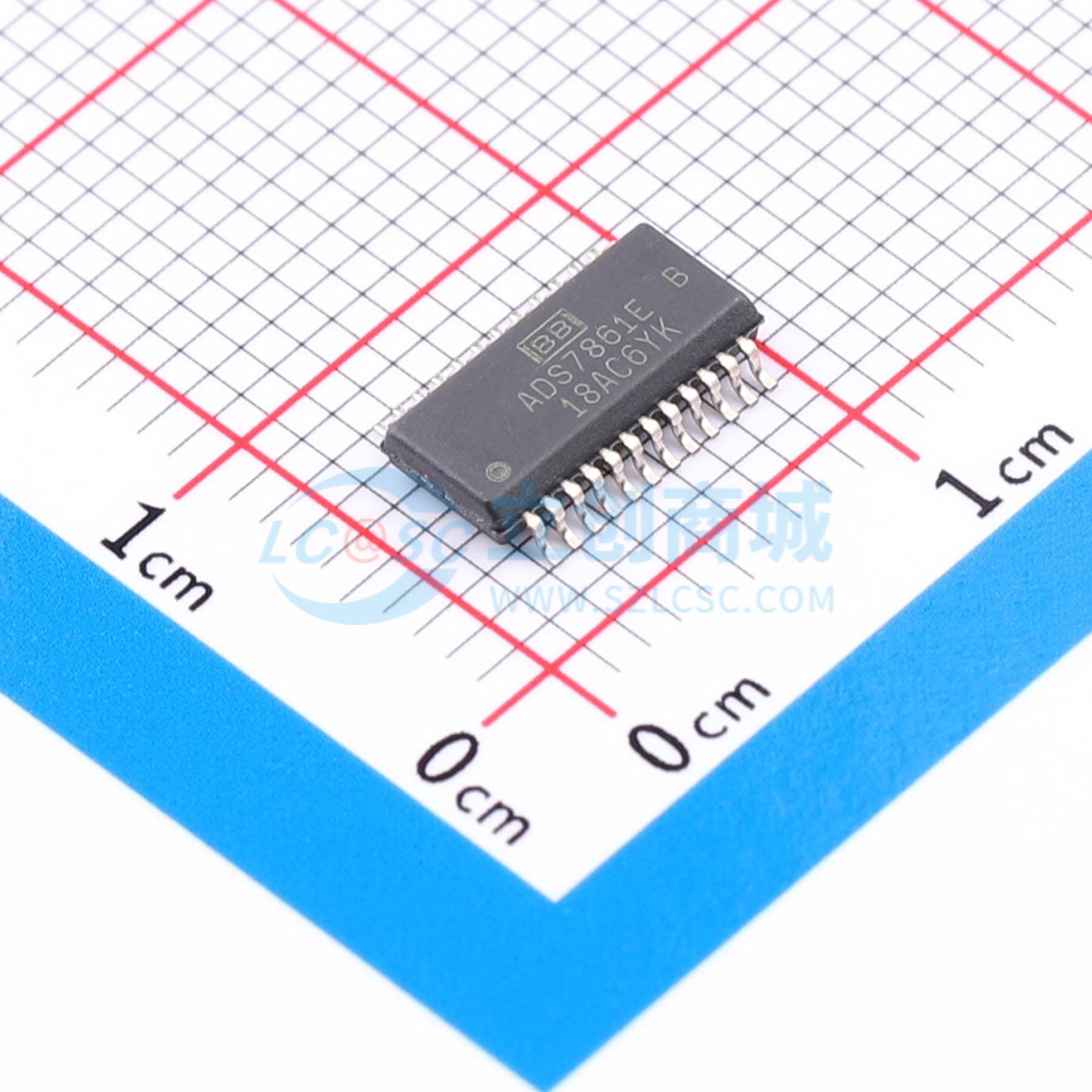

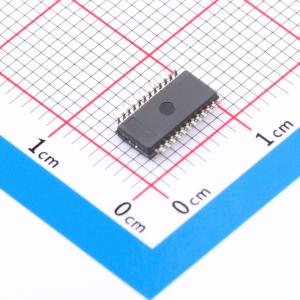

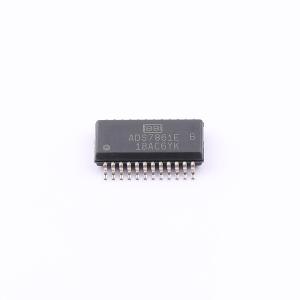

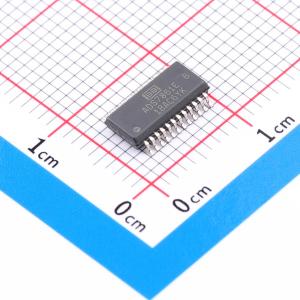

ADS7861EB

ADS7861是一款双路、12位、500kSPS的模数（A/D）转换器，具有四个全差分输入通道，分为两对，用于高速、同步信号采集。采样保持放大器的输入为全差分，并在传输至A/D转换器输入时保持差分。这在50kHz时可实现80dB的出色共模抑制比，在高噪声环境中尤为重要。 ADS7861提供高速双串行接口和控制输入，以减少软件开销。每个通道的输出数据为12位字长。ADS7861提供SSOP - 24和QFN - 32两种封装，工作温度范围为 - 40°C至 + 125°C。 ADS7861是一款高速、低功耗、双路、12位A/D转换器，采用单 + 5V电源供电。输入通道为全差分，典型共模抑制比为80dB。该器件包含双路2μs逐次逼近型ADC、两个差分采样保持放大器、一个带REFIN和REFOUT引脚的内部 + 2.5V基准源以及一个高速并行接口。ADS7861需要外部时钟。为实现500kSPS的最大吞吐量，主时钟必须设置为8MHz。每次12位转换至少需要16个时钟周期。 有四个模拟输入，分为两个通道（A和B）。通道选择由M0、M1和A0引脚控制。每个通道有两个输入（A0和A1以及B0和B1），可同时进行采样和转换，从而保留两个模拟输入信号的相对相位信息。该器件接受的模拟输入电压范围为 - VREF至 + VREF，以内部 + 2.5V基准为中心。当在前端使用电平转换电路时，该器件也可接受双极性输入范围。 所有转换均通过将CONVST引脚置为高电平至少15ns来启动。CONVST为高电平时，两个采样保持放大器同时进入保持状态，两个通道同时开始转换过程。RD引脚可连接到CONVST以简化操作。根据M0、M1和A0引脚的状态，ADS7861可（a）工作在双通道或四通道模式；（b）在串行A和串行B输出端输出数据，或者仅在A输出端传输两个通道的数据。 ADS7861上的采样保持放大器使ADC能够将满量程幅度的输入正弦波精确转换为12位精度。即使ADC以500kSPS的最大吞吐量运行，采样保持器的输入带宽也大于ADC的奈奎斯特速率（奈奎斯特速率等于采样率的一半）。采样保持放大器的典型小信号带宽为40MHz。 典型孔径延迟时间，即ADS7861在CONVST脉冲后从采样模式切换到保持模式所需的时间为3.5ns。重复孔径延迟值的平均偏差通常为50ps。

• 4个输入通道
• 全差分输入
• 每通道2µs总吞吐量
• 无丢码
• 1MHz有效采样率
• 低功耗：40mW
• SSI串行接口
• 工作温度范围： - 40°C至 ± 125°C

• 电机控制
• 多轴定位系统
• 三相功率控制
