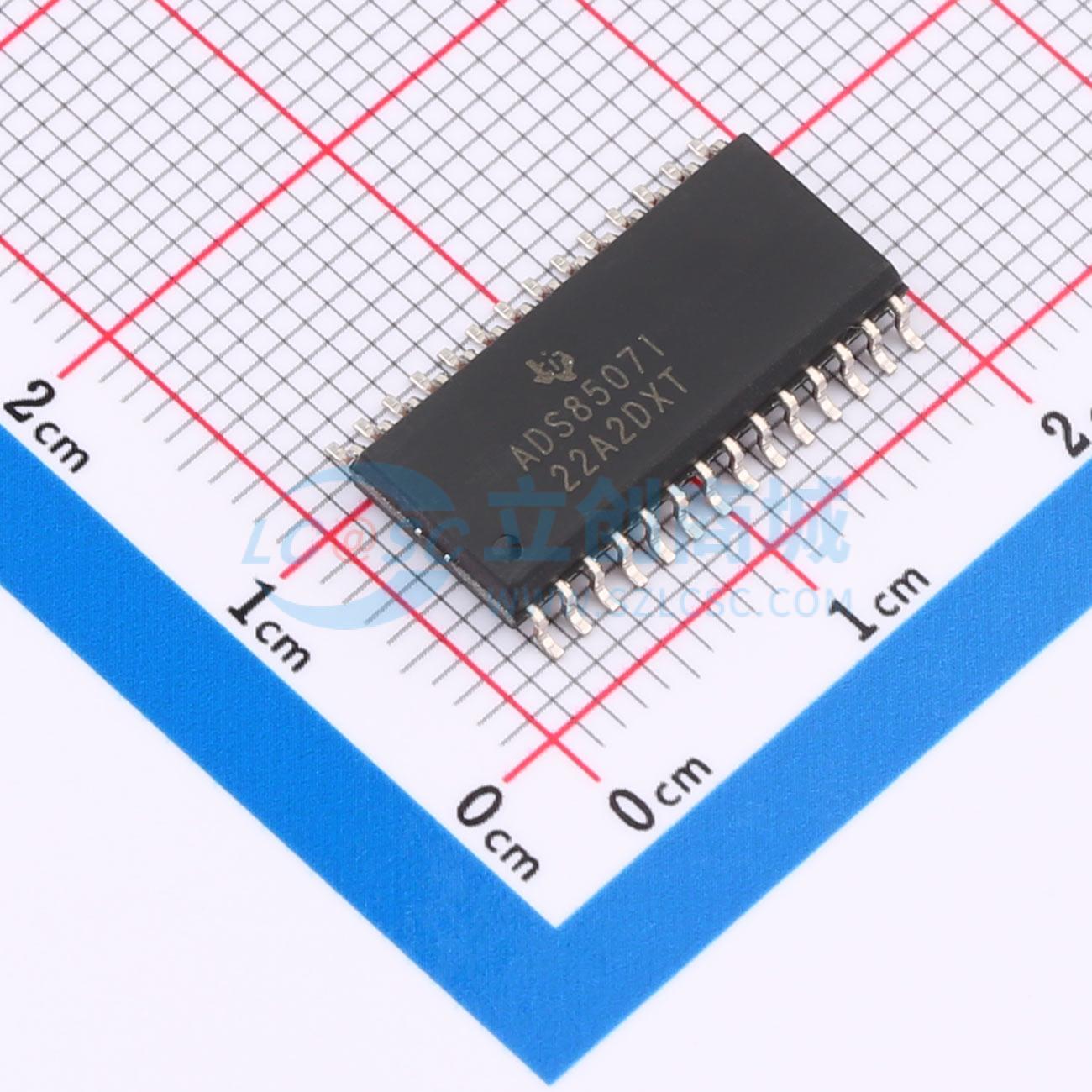

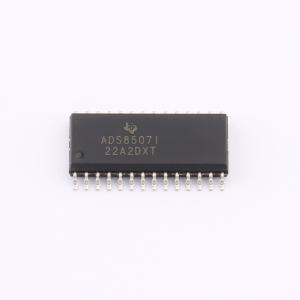

ADS8507IDW
16位 40 KSPS 低功耗采样模拟到数字转换器,带内部参考和并行/串行接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8507是一款完整的低功耗单5V供电的16位模数转换器,包含完整的16位基于电容器的逐次逼近寄存器(SAR)模数转换器,采样保持、时钟和数据接口。该转换器可以接受4V、5V和±10V的输入范围。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8507IDW
- 商品编号
- C701098
- 商品封装
- SOIC-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.580952克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 40kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并行;SPI | |
| 差分输入 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 3LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 87dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 8ppm/℃ | |
| ADC架构 | SAR |
商品概述
ADS8507是一款完整的低功耗、单5V电源、16位采样模数(A/D)转换器。它包含一个完整的基于电容的16位逐次逼近寄存器(SAR)A/D转换器,具备采样保持、时钟、基准和数据接口。该转换器可配置多种输入范围,包括±10V、4V和5V。对于大多数输入范围,输入电压可摆动至25V或 -25V,而不会损坏转换器。 一个SPI兼容串行接口可使数据与内部或外部时钟同步。还提供了带有字节选择功能的全并行接口,以实现最大的系统设计灵活性。ADS8507在工业温度范围 -40°C至85°C内,采样率为40kHz。
商品特性
- 最小采样率40kHz
- 输入范围:4V、5V和±10V
- 输入为10kHz时,信纳比(SINAD)为89.9dB
- 最大积分非线性(INL)±1.5 LSB,最大微分非线性(DNL)+1.5/-1 LSB,16位无丢码
- 双极性零位误差(BPZ)±5mV,BPZ漂移±0.4 ppm/°C
- 具有菊花链(TAG)功能的SPI兼容串行输出
- 单5V模拟电源
- 引脚与ADS7807和12位ADS7806/8506兼容
- 使用内部或外部2.5V基准
- 低功耗——40ksps时,典型功耗24mW,最大功耗30mW
- 掉电模式最大功耗50μW
- 28引脚SO封装
- 全并行接口
- 二进制补码或二进制偏移码输出
应用领域
- 工业过程控制
- 测试设备
- 医疗设备
- 数据采集系统
- 数字信号处理仪器
