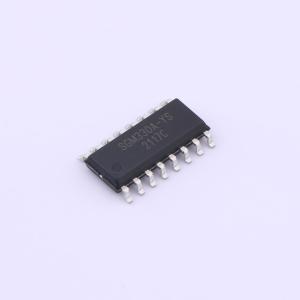

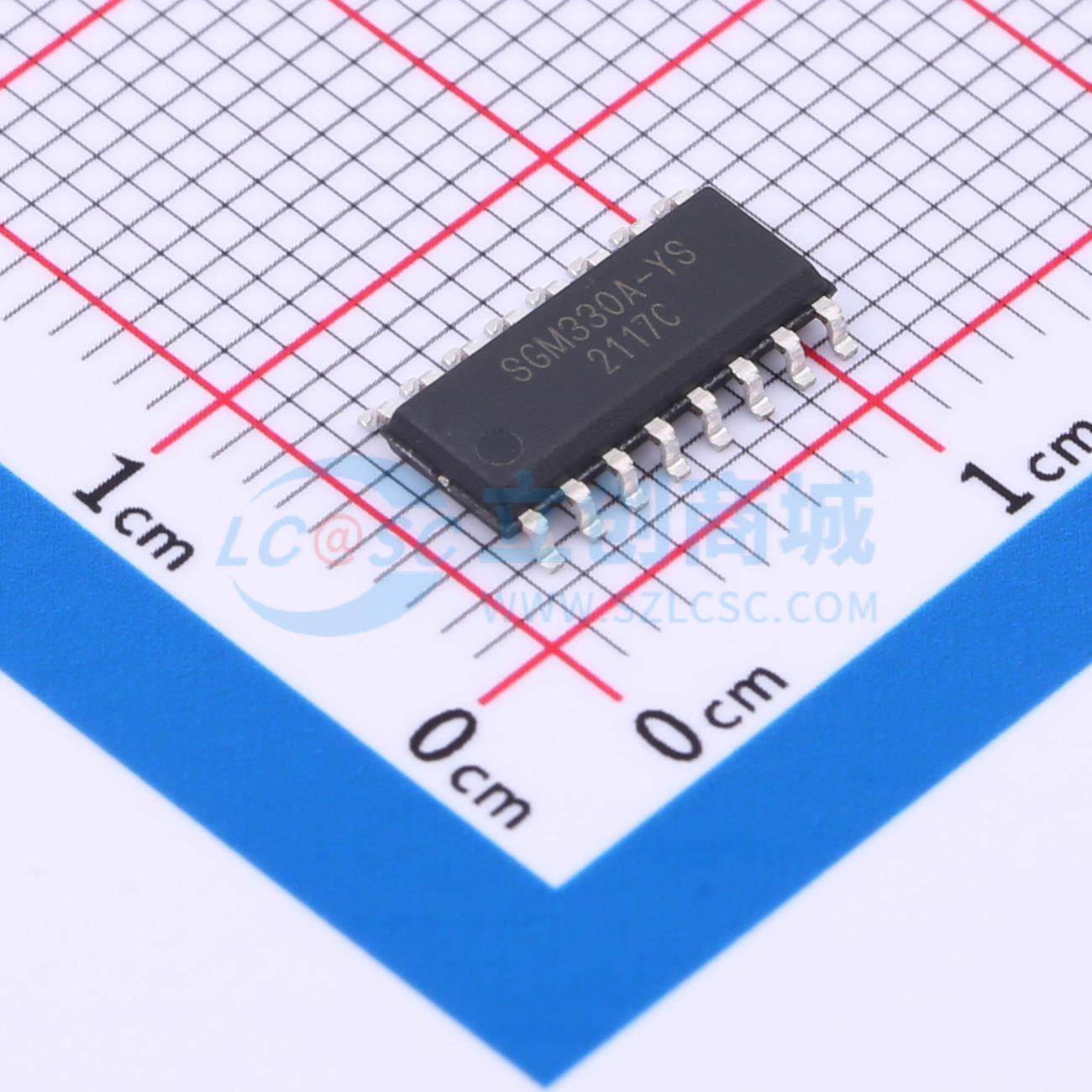

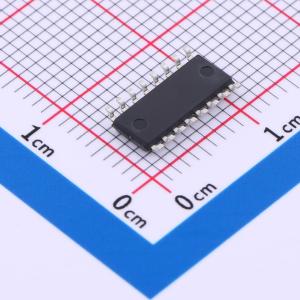

温馨提醒：图片仅供参考，商品以实物为准

SGM330A-YS/TR

四路、宽带单刀双掷视频模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM330A 是一款四通道、双向、单刀双掷（SPDT）、与 TTL/CMOS 兼容的视频模拟开关。它采用 2.7V 至 5.5V 单电源供电。SGM330A 具有串扰低、导通电阻低和开关速度快的特点
品牌名称: SGMICRO(圣邦微)
商品型号: SGM330A-YS/TR
商品编号: C700204
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

SGM330A是一款四路、双向、单刀双掷（SPDT）、与TTL/CMOS兼容的视频模拟开关。它采用2.7V至5.5V单电源供电。SGM330A具有低串扰、低导通电阻和快速开关时间的特点。 SGM330A还具备高电流和宽带宽（500MHz）的优势。这些高性能特性使其非常适合高频应用，如视频编辑器、音频和视频信号路由等。此外，低成本也是SGM330A成为理想选择的重要原因之一。 SGM330A提供绿色SOIC - 16、TSSOP - 16和SSOP - 16封装。其工作环境温度范围为 - 40℃至 + 85℃。

商品特性

单电源电压范围：2.7V至5.5V
-3dB带宽：500MHz
低导通电阻：12Ω（典型值）
低串扰：在10MHz时为 - 60dB（典型值）
关断隔离：在10MHz时为 - 58dB
功耗：Icc = 0.1μA（典型值）
轨到轨输入和输出操作
快速开关时间
与TTL/CMOS兼容
工作温度范围： - 40℃至 ± 85℃
提供绿色SOIC - 16、TSSOP - 16和SSOP - 16封装

应用领域

数字录像机
视频编辑器
可重录DVD
视频/电视游戏机
计算机外设
个人数字助理
音频和视频信号路由
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	工作电压	2.7V~5.5V
	导通时间(ton)	25ns

	属性	参数值
	导通电阻(Ron)	12Ω
	关闭时间(toff)	13ns
	工作温度	-40℃~+85℃
	导通电容(Con)	8pF
	带宽	500MHz
