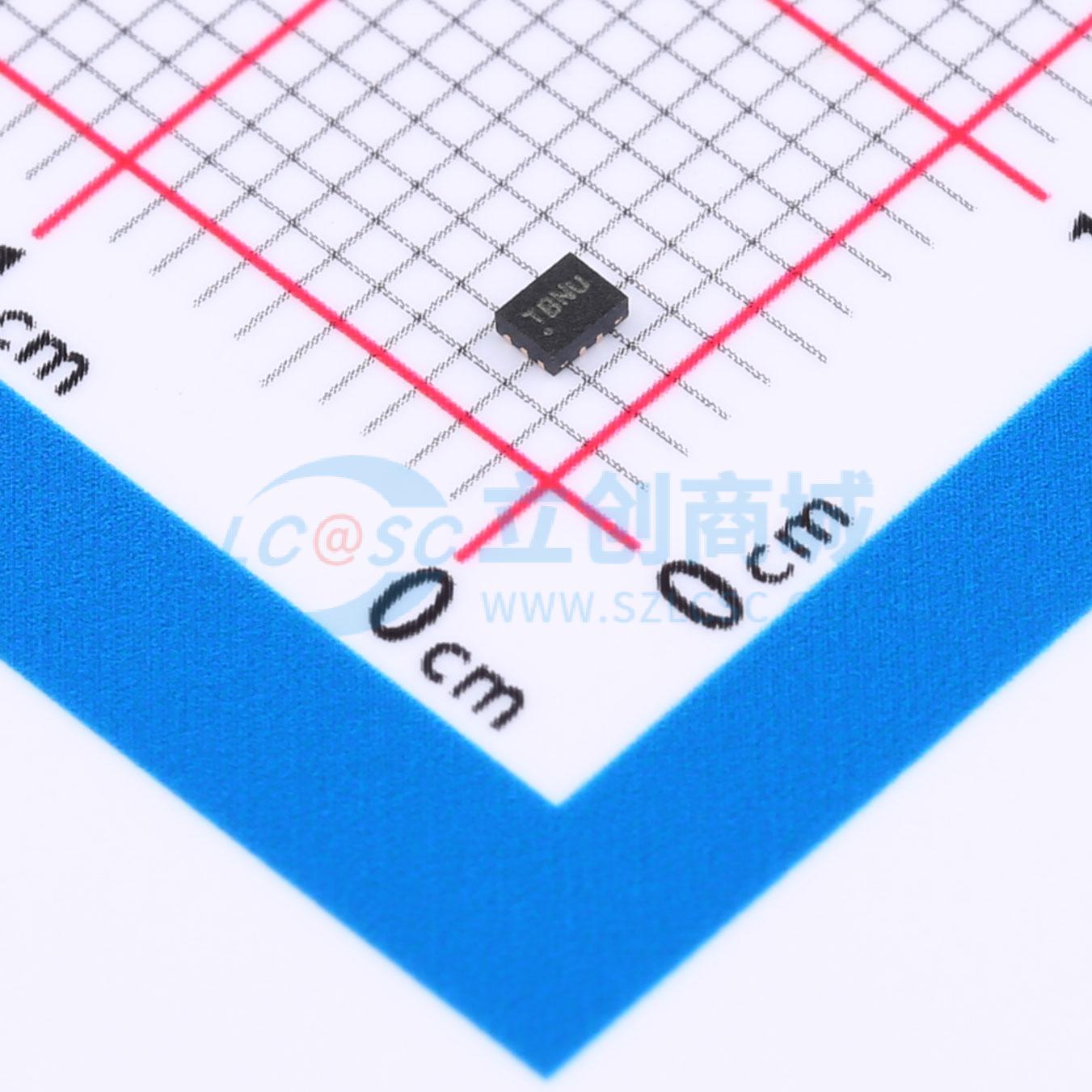

温馨提醒：图片仅供参考，商品以实物为准
SGM3718YUWQ10G/TR
0.6Ω超低导通电阻、负信号传输双路单刀双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款负信号通过的双单刀双掷 (SPDT) 模拟开关，设计用于在 +2.5V 至 +5V 的单电源下工作。目标应用包括受益于超低导通电阻 (0.6Ω) 和快速开关速度 (tON = 17ns, tOFF = 24ns) 的电池供电设备。在开关之间具有出色的导通电阻匹配 (最大 0.22Ω)，并保证在所有信号范围内具有出色的导通电阻平坦度 (最大 0.22Ω)。这确保了在切换音频信号时具有出色的线性度和低失真
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM3718YUWQ10G/TR
- 商品编号
- C700220
- 商品封装
- UTQFN-10L(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 通道数 | 2 | |
| 工作电压 | 2.5V~5V | |
| 静态电流(Iq) | 3.5uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.3V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 600mV；400mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | - | |
| 传播延迟(tpd) | 24ns@5V,35pF；24ns@3V,35pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 1 | |
| 功能特性 | - |
应用领域
- 便携式仪器
- 电池供电设备
