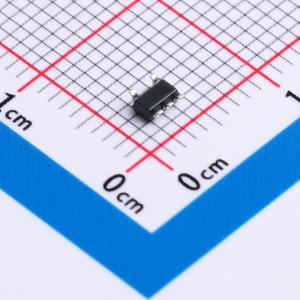

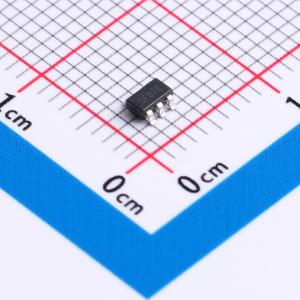

温馨提醒：图片仅供参考，商品以实物为准

SGM7SZ32YN5G/TR

单路双输入或门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该产品是一款单路双输入或门，采用先进的CMOS技术制造，可在较宽的VCC工作范围内实现超高速运行，同时保持低静态功耗。该器件的VCC工作范围为1.65V至5.5V。当VCC为0V时，输入和输出为高阻抗。输入可承受高达6V的电压，与VCC工作电压无关。该产品有绿色SOT-23-5和SC70-5封装，工作环境温度范围为-40℃至 + 85℃。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM7SZ32YN5G/TR
商品编号: C700341
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

	属性	参数值
	输出高电平(VOH)	1.62V~1.65V；4.47V~4.5V；2.34V~2.7V
	输出低电平(VOL)	550mV；490mV；20mV
	传播延迟(tpd)	3.8ns@3.3V,50pF
	工作温度	-40℃~+85℃
	输入通道数	2
	功能特性	局部关断模式；过压容忍输入

商品概述

SGM7SZ32是圣邦微电子（SGMICRO）小逻辑系列中的一款单路二输入或门。该器件采用先进的CMOS技术制造，可在1.65V至5.5V的宽VCC工作范围内实现超高速和高输出驱动，同时保持低静态功耗。当VCC为0V时，输入和输出呈高阻抗状态。输入可承受高达6V的电压，与VCC工作电压无关。SGM7SZ32提供绿色SOT - 23 - 5和SC70 - 5封装，工作环境温度范围为 - 40°C至 + 85°C。

商品特性

超高速：在VCC = 3.3V、负载为50pF时，传播延迟tPD = 3.8ns（典型值）
高输出驱动：在VCC = 3V时，输出电流为±24mA
宽VCC工作范围：1.65V至5.5V
在VCC = 3.3V时性能与LCX匹配
掉电时输入/输出呈高阻抗状态
输入过压容限便于实现5V至3V电平转换
提供绿色SOT - 23 - 5和SC70 - 5封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑门
	逻辑类型	或门
	通道数	1
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
