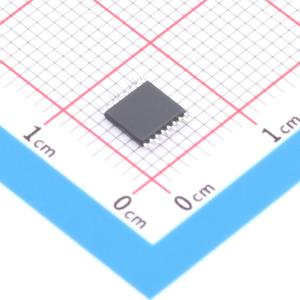

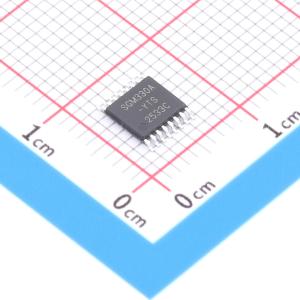

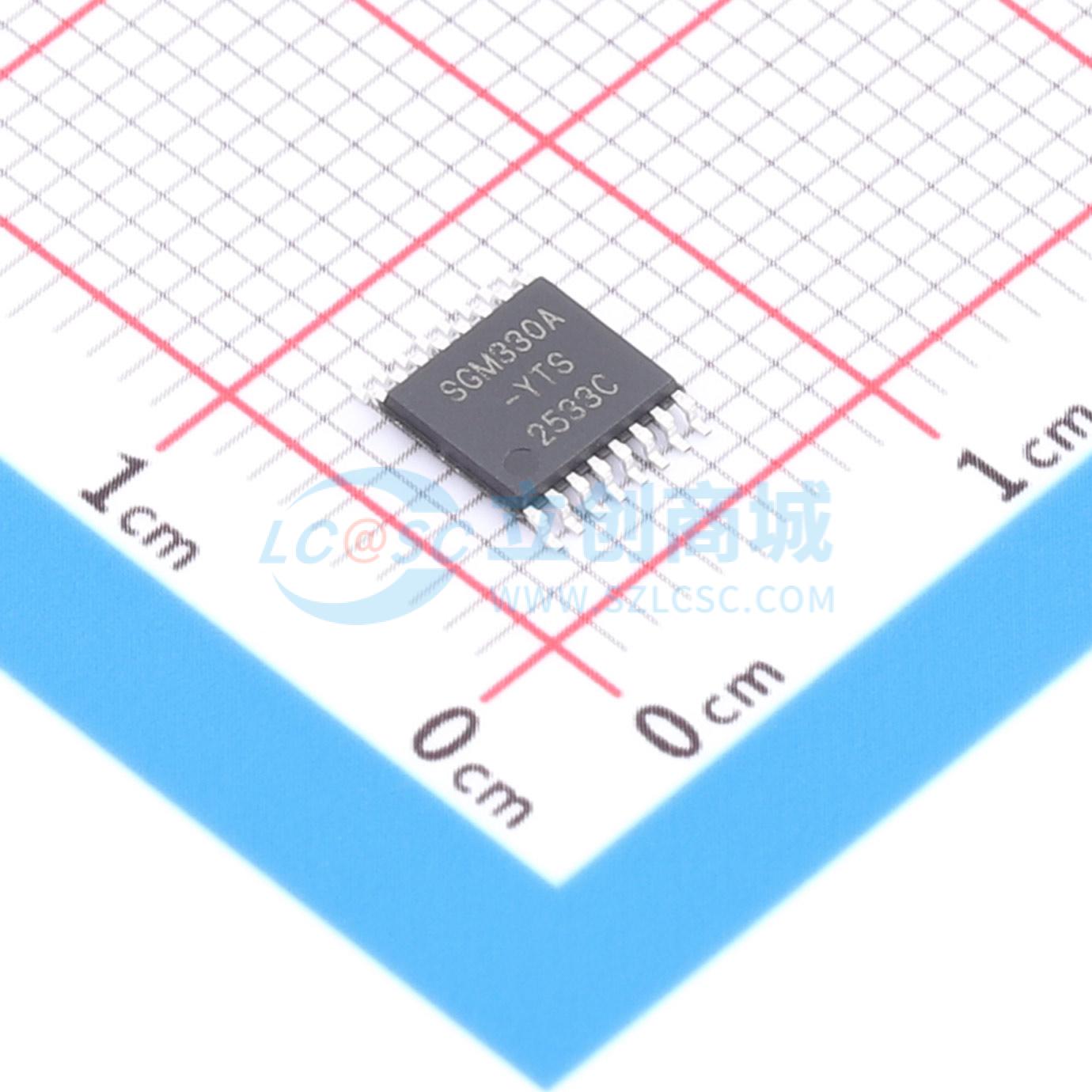

温馨提醒：图片仅供参考，商品以实物为准

SGM330A-YTS/TR

四通道、宽带SPDT视频模拟开关

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SGMICRO(圣邦微)
商品型号: SGM330A-YTS/TR
商品编号: C700205
商品封装: TSSOP-16-4.4mm
包装方式: 编带
商品毛重: 0.178899克(g)

商品参数

商品概述

SGM330A是一款四路、双向、单刀双掷（SPDT）CMOS视频模拟开关（复用器/解复用器），设计用于在单+5V电源下工作。这款2通道复用器/解复用器推荐用于RGB和复合视频切换应用。该视频开关可由电流输出的RAMDAC或电压输出的复合视频源驱动。宽带宽（500MHz）、低导通电阻（12Ω）和低串扰使其适用于高频和其他应用。此外，该器件具有极高的电流能力，远高于目前市场上大多数模拟开关。SGM330A为视频源切换提供了高性能、低成本的解决方案。其工作温度范围为 -40°C至 +85°C。SGM330A提供绿色SO - 16、TSSOP - 16和QSOP - 16封装。

商品特性

宽带宽：500MHz
低导通电阻：12Ω（典型值）
低串扰：10MHz时为 - 60dB（典型值）
单电源工作：+5V
快速切换时间
轨到轨操作
典型功耗 (ICC = 0.1μA)
TTL/CMOS兼容
微型封装：SO - 16、TSSOP - 16、QSOP - 16

应用领域

个人视频录像机
地面机顶盒
硬盘录像机
DVD播放器
游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	-
	输入数/输出数	-
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	25ns@5V,20pF
	静态电流(Iq)	0.1uA
	功能特性	-
