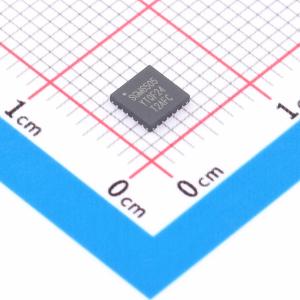

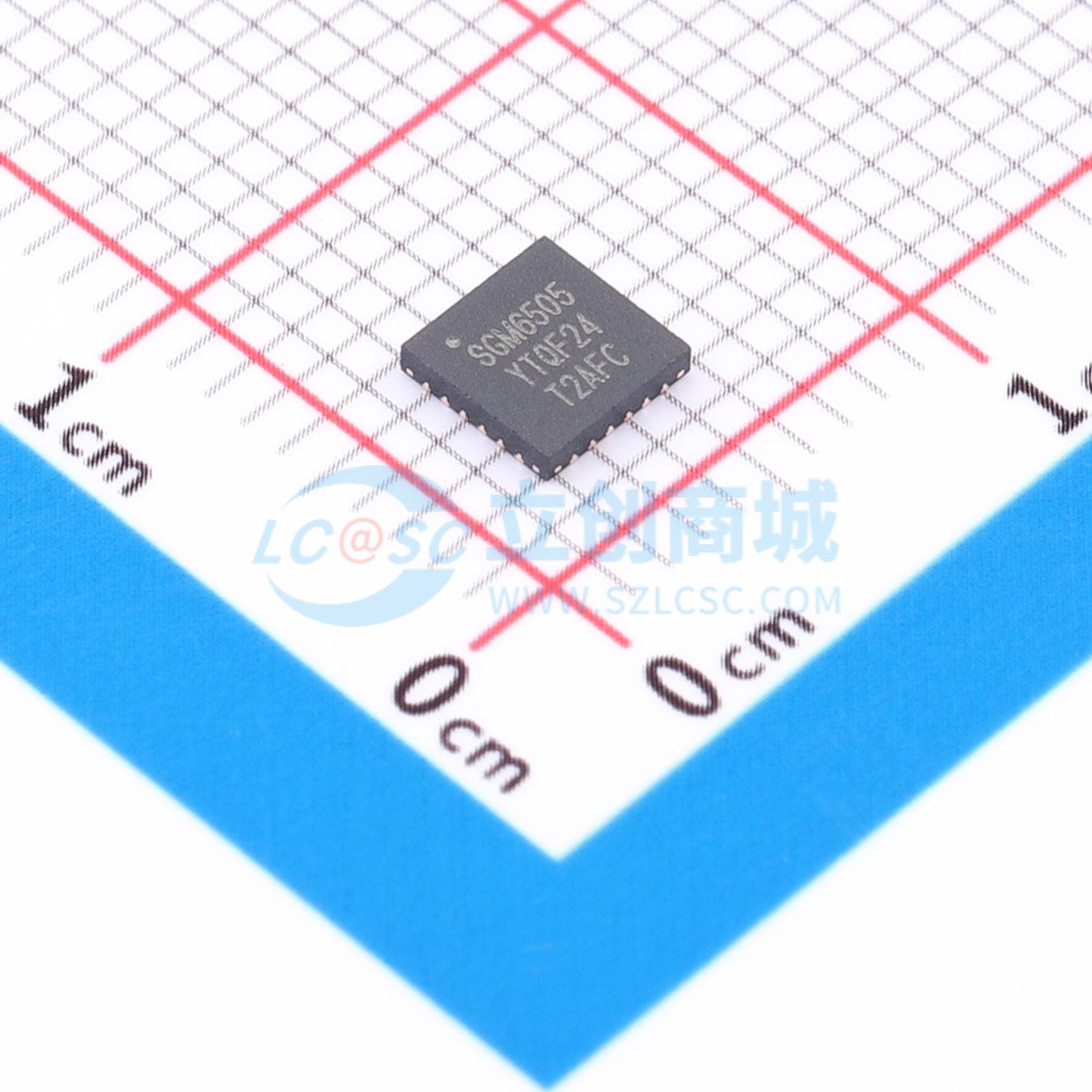

SGM6505YTQF24G/TR
适用于SD/SDIO/MMC扩展的产品
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM6505YTQF24G/TR
- 商品编号
- C700311
- 商品封装
- TQFN-24L(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.256667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 导通电阻(Ron) | 8.5Ω@3V | |
| 工作电压 | 2V~5V | |
| 导通电容(Con) | 15pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 450MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道 |
商品概述
SGM6505是一款6位2选1多路复用器/解复用器，设计用于在2V至5V单电源下工作。SGM6505能够控制高达电源电压VCC的数字和模拟信号在任意方向上的传输。SGM6505包含两个控制引脚（IN1和IN2）和一个使能引脚。每个控制引脚可同时分别控制三个2选1多路复用器。对于控制引脚，该器件支持1.8V逻辑阈值兼容性和向后兼容性（2.5V和3.3V逻辑阈值）。当使能引脚置为高电平时，所有输出处于高阻态。SGM6505能够控制两种不同的音视频信号，为用户提供了更灵活的应用。SGM6505采用环保型TSSOP - 24和TQFN - 4x4 - 24L封装，工作环境温度范围为 - 40°C至 + 85°C。
商品特性
- 单电源电压范围：2V至5V
- 低导通电阻：在3V时典型值为8.5Ω
- 低导通电容：典型值为15pF
- -3dB带宽：450MHz
- 低串扰：在10MHz时为 - 55dB
- 高关断隔离度：在10MHz时为 - 57dB
- 支持1.8V逻辑控制输入
- 工作温度范围： - 40°C至 + 85°C
- 采用环保型TSSOP - 24和TQFN - 4×4 - 24L封装
应用领域
- 音视频切换系统
- 计算机外设
- PC VGA视频多路复用器
- SD/SDIO/MMC扩展
- LCD显示器
