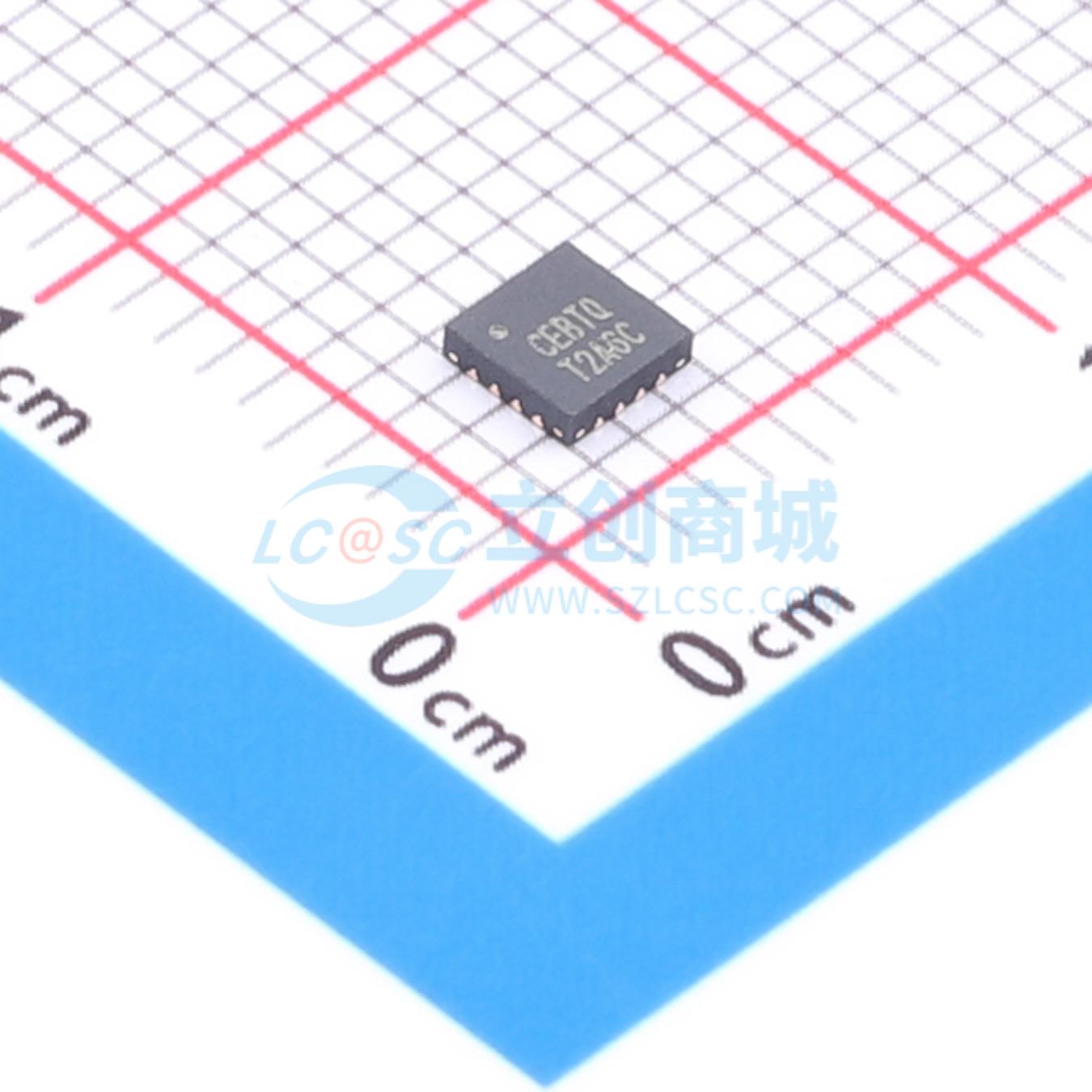

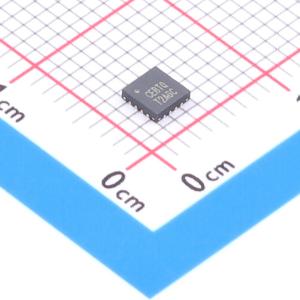

SGM5348-12XTQ16G/TR

SGM5348 - 12具有8通道带输出放大器的数模转换器（DAC）。输出放大器提供高电流驱动能力。数字数据通过SPI接口传输，并且可以使用级联连接。SGM5348 - 12具备菊花链功能，可通过单个串行接口同时更新多个SGM5348 - 12。SGM5348 - 12有两个参考电压（通道1至通道4使用一个参考输入，通道5至通道8使用另一个参考输入）。每个参考电压可在0.5V至VCC电源下独立工作，以提供尽可能宽的输出动态范围。SGM5348 - 12包含一个16位移位寄存器，用于控制操作模式、掉电状态以及DAC通道的寄存器/输出值。所有8通道DAC输出可以同时或分别更新。SGM5348 - 12集成了上电复位电路，确保DAC输出上电至0V，并保持0V直到发生有效写入。SGM5348 - 12提供掉电功能，允许每个DAC以三种不同的输出端接方式单独供电。当所有DAC通道掉电时，该器件在3V时的电流消耗降至小于1.5μW，在5V时小于3μW。SGM5348 - 12采用绿色TSSOP - 16和TQFN - 3×3 - 16L封装。它可在 - 40°C至 + 125°C的扩展工业温度范围内工作。

• 低功耗（0.5mW/通道）
• 集成8通道12位DAC
• 内置轨到轨输出放大器：具有短路电流控制的灌/拉电流
• 菊花链操作
• 8通道输出同时更新
• 独立通道掉电功能
• 掉电模式下ICC典型值为0.6μA
• 所有通道的增益误差典型值为0.1%
• 当VBUS < VCC时，接口无静态电流
• 上电复位：输出复位到地
• 串行数据输入：最高40MHz操作
• TTL兼容输入逻辑电平
• 电源电压范围：2.8V至5.5V
• 双参考电压范围：0.5V至VCC
• 工作温度范围： - 40°C至 + 125°C
• 采用绿色TSSOP - 16和TQFN - 3×3 - 16L封装

• 电池供电设备
• 可选电压和电流源
• ADC电压参考
• 传感器电源电压
• 音频信号音量控制
