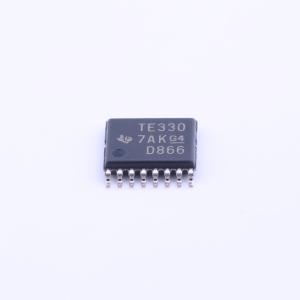

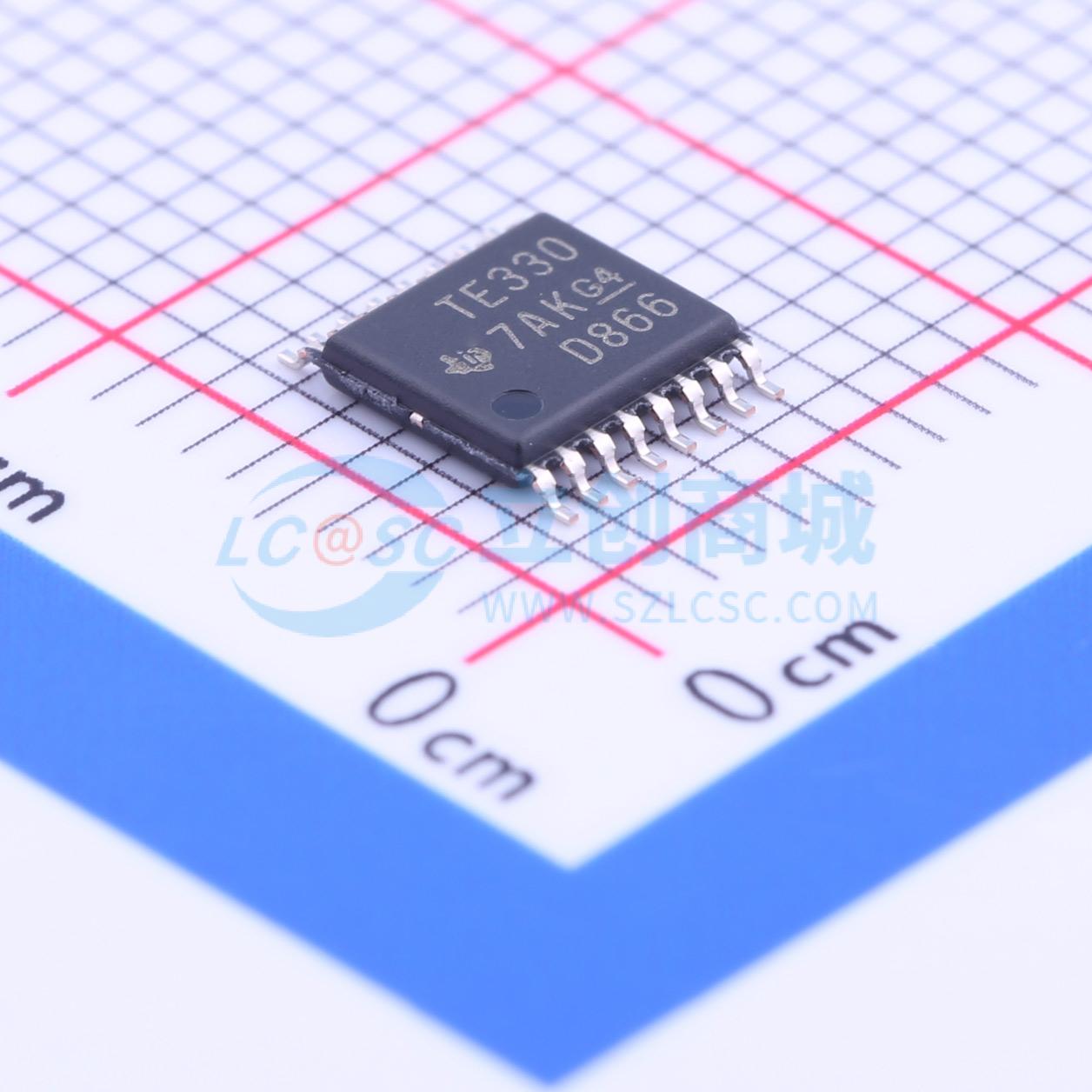

温馨提醒：图片仅供参考，商品以实物为准
TS5V330PWR
四通道SPDT宽带视频开关，具有低导通电阻
- 描述
- 四通道SPDT宽带视频开关，具有低导通电阻。工作电压范围4.5V至5.5V。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5V330PWR
- 商品编号
- C71961
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 4 | |
| 工作电压 | 4V~5.5V | |
| 导通时间(ton) | 2.5ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 3Ω | |
| 关闭时间(toff) | 1.1ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 14pF | |
| 带宽 | 300MHz |
商品概述
TS5V330视频开关是一款4位2选1多路复用器/解复用器，具有单个开关使能（EN）输入。当EN为低电平时，开关开启，D端口连接到S端口。当EN为高电平时，开关关闭，D和S端口之间呈高阻态。选择（IN）输入控制多路复用器/解复用器的数据路径。 低差分增益和相位使该开关非常适合复合和RGB视频应用。该器件带宽宽、串扰低，也适用于高频应用。 该器件针对使用Ioff的部分掉电应用进行了全面规格定义。Ioff特性确保器件掉电时不会有损坏性电流反向流过。此开关在断电期间保持隔离。
商品特性
- 低差分增益和相位（典型值：DG = 0.64%，DP = 0.1°）
- 宽带宽（最小值：BW = 300 MHz）
- 低串扰（典型值：XTALK = -63 dB）
- 低功耗（最大值：ICC = 3 μA）
- 近乎零传播延迟的双向数据流
- 低导通电阻（典型值：ron = 3 Ω）
- Vcc工作范围为4.5 V至5.5 V
- Ioff支持部分掉电模式操作
- 数据和控制输入提供下冲钳位二极管
- 控制输入可由TTL或5-V/3.3-V CMOS输出驱动
- 闩锁性能符合JESD 78 II类标准，超过100 mA
- 静电放电（ESD）性能按照JESD 22 - 1000-V带电设备模型（C101）进行测试
- 适用于RGB和复合视频切换
