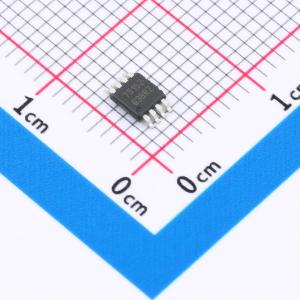

温馨提醒：图片仅供参考，商品以实物为准

ISL97516IUZ-TK

高效率600kHz/1.2MHz PWM升压调节器

描述: ISL97516是一款高频率、高效率的升压电压调节器,工作在恒定频率PWM模式下。具有2.0A的典型开关电流限制和200mΩ的MOSFET,能够提供超过90%的效率。可选的600kHz和1.2MHz开关频率允许使用更小的电感和更快的瞬态响应。外部补偿引脚使用户在设置频率补偿方面具有更大的灵活性,支持低ESR陶瓷输出电容器。关断时,静态电流小于1μA,可在2.3V至5.5V的输入电压范围内工作。适用于便携设备和TFT-LCD显示器。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL97516IUZ-TK
商品编号: C695447
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.108克(g)

商品参数

商品概述

ISL97516是一款高频、高效的升压稳压器，工作于恒定频率PWM模式。其典型开关电流限制为2.0A，MOSFET内阻为200mΩ，效率可超过90%。可选的600kHz和1.2MHz开关频率允许使用更小的电感，并实现更快的瞬态响应。外部补偿引脚使用户在设置频率补偿时具有更大的灵活性，允许使用低ESR陶瓷输出电容。关断时，其电流消耗小于1μA，且可在低至2.3V的输入电源下工作。这些特性加上1.2MHz的开关频率，使其成为便携式设备和TFT-LCD显示器的理想选择。 ISL97516采用8引脚MSOP封装，最大高度为±0.1mm。该器件的工作温度范围为-40℃至+85℃。

商品特性

效率>90%
2.0A、200mΩ功率MOSFET
输入电压2.3V至5.5V
输出电压1.1*VIN至25V
600kHz/1.2MHz开关频率可选
可调节软启动
内部热保护
8引脚MSOP封装，最大高度1.1mm
无铅（符合RoHS标准）

应用领域

TFT-LCD显示器
DSL调制解调器
PCMCIA卡
数码相机
GSM/CDMA手机
便携式设备
手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.3V~5.5V
	输出电压	5V~25V
	输出电流	2A
	开关频率	620kHz；1.25MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
