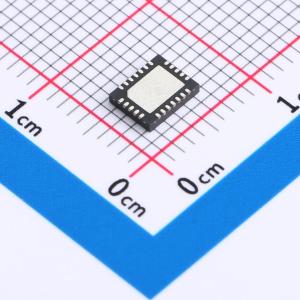

温馨提醒：图片仅供参考，商品以实物为准

ISL29501IRZ-T7

飞行时间（ToF）信号处理集成电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款基于飞行时间（ToF）的信号处理集成电路。该传感器与外部发射器和探测器结合使用时，可实现低成本、低功耗和远距离的光学距离感应。内置电流DAC电路，可驱动外部LED或激光。发射的调制光从目标反射后被光电二极管接收，光电二极管将返回的信号转换为电流，供进行信号处理。片上数字信号处理器（DSP）计算飞行时间，与目标距离成正比。配备I²C接口，用于配置和控制。使用外部光电二极管和发射器，用户可针对性能、功耗和距离测量范围优化系统设计，以适应其工业设计。波长无关，允许在更适合应用的情况下使用其他光波长。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL29501IRZ-T7
商品编号: C695458
商品封装: QFN-24(4x5)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

ISL29501是一款基于飞行时间（ToF）的信号处理集成电路。该传感器与外部发射器和探测器结合使用时，可实现低成本、低功耗和长距离的光学距离传感。ISL29501内置电流DAC电路，用于驱动外部LED或激光。发射器发出的调制光从目标反射后，由光电二极管接收。光电二极管将返回的信号转换为电流，供ISL29501进行信号处理。片上数字信号处理器（DSP）计算飞行时间，该时间与目标距离成正比。ISL29501配备I²C接口，用于配置和控制。使用外部光电二极管和发射器，用户可以针对性能、功耗和距离测量范围优化系统设计，以满足其工业设计需求。ISL29501对波长不敏感，如果更适合应用，允许使用其他光波长。

商品特性

支持接近检测和距离测量
调制频率为4.5MHz
发射器DAC可编程电流高达255mA
可在连续和单次触发模式下工作
片上有源环境光抑制
自动增益控制机制
中断控制器
电源电压范围为2.7V至3.3V
I²C接口支持1.8V和3.3V总线
采用低外形24引脚4x5 QFN封装

应用领域

精确的长距离测量
无人机/机器人避障和软着陆
工业自动化
汽车停车传感器
门和门禁传感器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	位置传感器
	类型	-
	接口类型	I2C
	工作电压	2.7V~3.3V
	旋转角度范围	-
	线性范围	-
	工作电流	55mA

	属性	参数值
	模组	否
	长度	5mm
	宽度	4mm
	高度	0.9mm
	工作温度	-40℃~+85℃
	功能特性	自动增益控制；信号滤波处理
