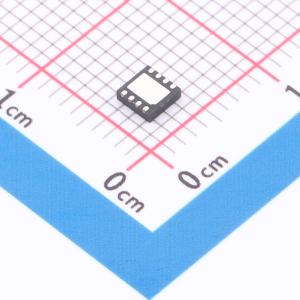

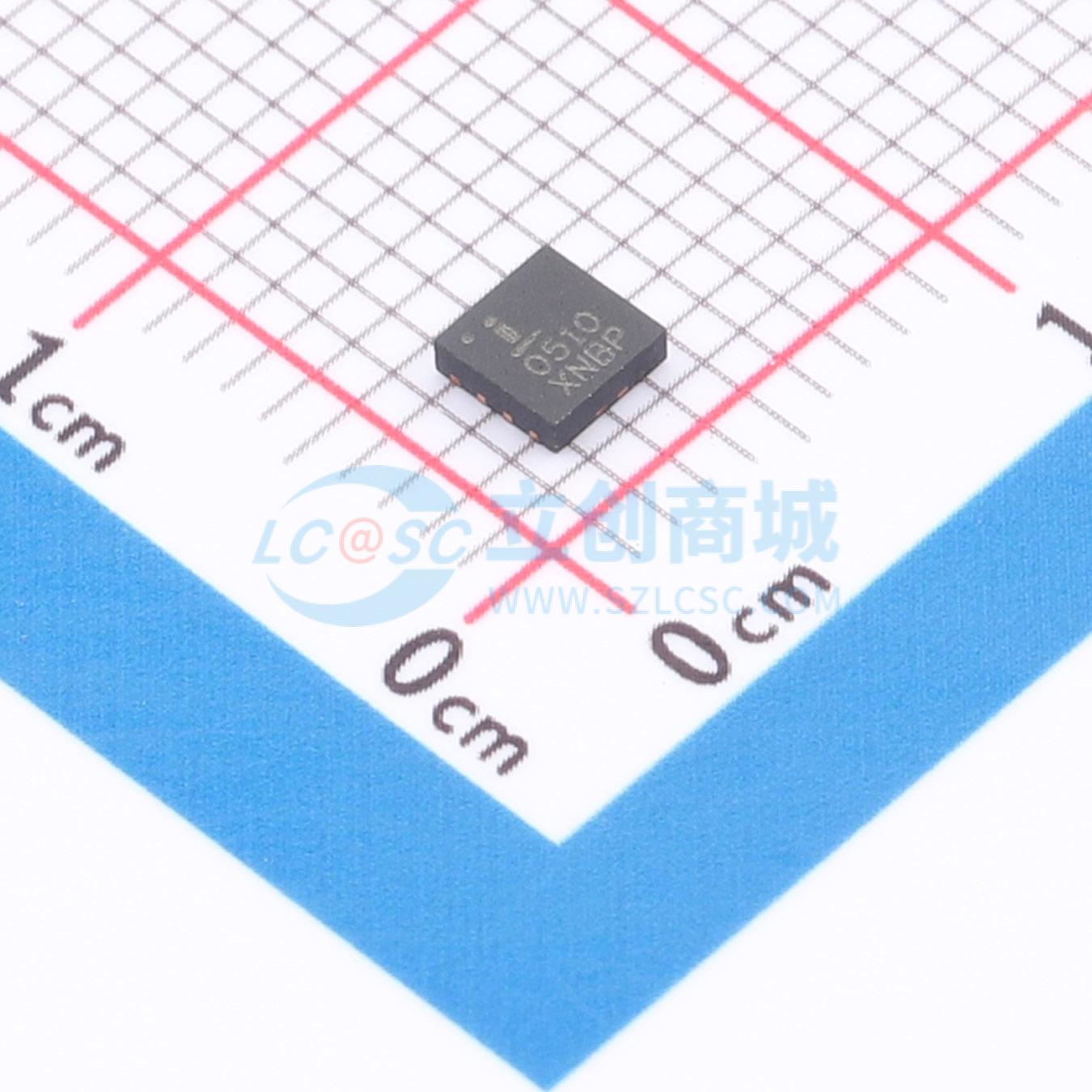

ISL80510IRAJZ

800mV~5.5V 1A 6V

描述: 是一款单输出低压差稳压器 (LDO)，能够提供高达 1A 的输出电流。该 LDO 的输入电压范围为 2.2V 至 6V，输出电压可在 0.8V 至 5.5V 之间进行编程。采用亚微米 BiCMOS 工艺，相比双极型 LDO，该 CMOS LDO 在负载变化时静态电流显著降低，从而实现更高的效率和更小的封装尺寸。先进的内部补偿技术实现了非常快速的负载瞬态响应和出色的电源抑制比 (PSRR)
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL80510IRAJZ
商品编号: C695465
商品封装: DFN-8(3x3)
包装方式: 管装
商品毛重: 0.141175克(g)

商品参数

商品概述

ISL80510是一款单输出低压差线性稳压器（LDO），能够提供高达1A的输出电流。该LDO的输入电压范围为2.2V至6V，输出电压可在0.8V至5.5V之间进行编程。该产品系列采用亚微米BiCMOS工艺，以提供一流的模拟性能和整体价值。与双极型LDO相比，这款CMOS LDO的静态电流随负载变化的幅度显著降低，这意味着更高的效率和更小的封装尺寸。先进的内部补偿技术实现了极快的负载瞬态响应和出色的电源抑制比（PSRR）。在所有负载、线路和温度变化（TJ = -40°C至+125°C）条件下，ISL80510的输出精度可达±1.8% VOUT。软启动引脚外接电容可对输出电压斜坡进行可调软启动，以控制浪涌电流。使能功能可将该器件置于低静态电流关断模式。

商品特性

在输入电压、负载变化以及TJ = -40°C至+125°C的温度范围内，保证输出电压精度为±1.8%
当VOUT = 2.5V时，压差电压极低，仅为±30mV
使用4.7μF输出陶瓷电容即可实现稳定工作
瞬态响应极快
输出软启动时间可编程
在宽频率范围内具有出色的电源抑制比
具备限流保护功能
具有热关断功能
采用8引脚DFN封装
无铅（符合RoHS标准）

应用领域

对噪声敏感的仪器仪表系统
开关模式电源的后置稳压
工业系统
医疗设备
电信和网络设备
服务器
硬盘驱动器（HD/HDD）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	800mV~5.5V
	输出电流	1A
	电源纹波抑制比(PSRR)	-
	压差	130mV

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	过热保护；带使能；过流保护；软启动
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
