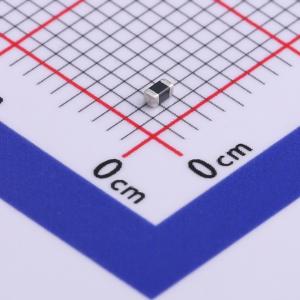

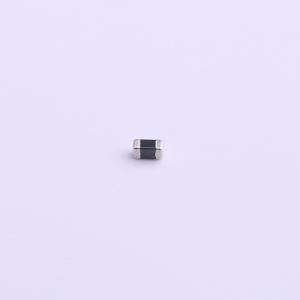

AVR-M1608C220KT6AB

压敏电阻（Varistor）是一种一旦外加一定值以上的电压，电阻值就会迅速降低的电压依赖性非线性电阻元件。变阻器与两个串联连接的齐纳二极管（Zener Diode）等价，没有极性。

通过在电路中插入压敏电阻可以抑制异常电压，防止电子装置的误动作和破损。车载专用芯片变阻器具有以下特征：

• 符合AEC-Q200标准
• 高ESD耐压
• 小型产品线
• 适用于从25℃到150℃的工作温度范围

层叠芯片变阻器的内部结构包括半导体陶瓷、内部电极（Pd）、端子电极（Ag, !N, Sn）。

贴片压敏电阻的尺寸代码分别为JIS 1005 [EIA 0402]、JIS 1608 [EIA 0603] 和 JIS 2012 [EIA 0805]，具体尺寸如下：

• 1005: 1.00±0.05 mm (L) x 0.50±0.05 mm (W) x 0.50±0.05 mm (T)
• 1608: 1.60±0.1 mm (L) x 0.80±0.1 mm (W) x 0.80±0.1 mm (T)
• 2012: 2.00±0.2 mm (L) x 1.25±0.2 mm (W) x 1.00±0.2 mm (T)

使用温度范围、包装数量和单个重量因类型而异，例如：

• AVRM1005/AVR-M1005: -40 to +125℃, 10,000个/卷, 1.2 mg
• AVRL10/AVRH10: -55 to +150℃
• AVRM1608/AVRL16: -40 to +125℃, 4,000个/卷, 5 mg

词语解释中提到的项目包括：

• 压敏电压 (V1mA): 施加DC 1mA时的芯片变阻器端子间电压
• 击穿电压 (Vdc): 连续加载的直流电压，泄漏电流值为50uA max
• 最大容许电路电压 (Vcl)
• 钳位电压 (E): 施加规定的峰值电流的脉冲电流（8/20us*1）时的芯片变阻器端子间电压
• 能量耐量 (lp): 施加规定的峰值电流的脉冲电流（10/1000us*2）时的最大能量
• 浪涌电流 (C): 施加脉冲电流（8/20us*1）时的最大电流
• 电容 (pF): 振荡器频率为1kHz或1MHz，振荡器电压1Vrms的芯片变阻器端子间静电电容

基板设计和安装注意事项包括焊盘尺寸设定、元器件配置、安装头压力控制、焊接条件、清洗方法以及操作和存储环境。
