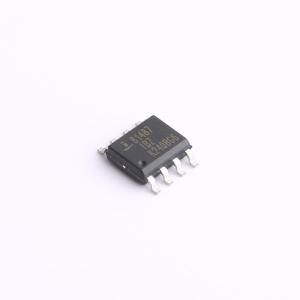

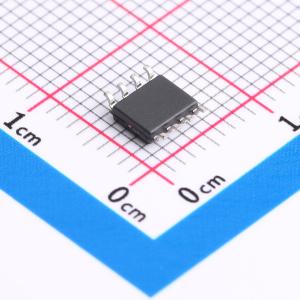

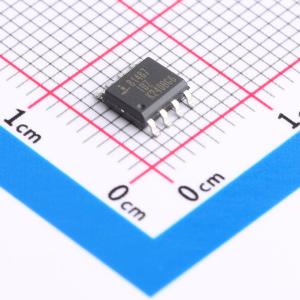

温馨提醒：图片仅供参考，商品以实物为准
ISL81487IBZ-T
1/8 单位负载，5V，低功耗，高速或斜率限制，RS-485/RS-422 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些Intersil RS-485/RS-422设备是“分数”单位负载（UL），BiCMOS，5V供电，单收发器，符合RS-485和RS-422标准的平衡通信。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL81487IBZ-T
- 商品编号
- C695280
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±7kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 420uA | |
| 通讯模式 | 半双工 |
商品概述
这些RS - 485/RS - 422器件为“分数”单位负载（UL）、BiCMOS、5V供电的单收发器，符合平衡通信的RS - 485和RS - 422标准。与竞品器件不同，该系列产品适用于容差为10%的电源（4.5V至5.5V）。 ISL81483和ISL81487对RS - 485总线呈现1/8单位负载，这使得在大节点数系统（如过程自动化、远程抄表系统）的网络上最多可连接256个收发器。1/4单位负载的ISL8487允许总线上最多连接128个收发器。在远程公用事业抄表系统中，各个（例如公寓）公用事业仪表读数通过RS - 485网络路由到集中器，因此允许的高节点数可最大限度减少连接所有仪表所需的中继器数量。然后，所有仪表的数据通过单个访问端口或无线链路从集中器读出。 ISL8487和ISL81483上的压摆率限制驱动器可降低电磁干扰（EMI），并最大限度减少在多点和多节点应用中因终端匹配不当的传输线或未端接的分支引起的反射。使用这些器件可实现高达250kbps的数据速率。 使用具有更高压摆率的ISL81487可实现高达5Mbps的数据速率。 接收器（R×）输入采用“开路失效保护”设计，确保在Rx输入浮空时，Rx输出为逻辑高电平。 驱动器（Tx）输出具有短路保护功能，即使电压超过电源电压也能正常工作。此外，片上热关断电路可在功耗过大时禁用Tx输出，以防止损坏。 这些半双工器件对Rx输入和Tx输出进行复用，从而使具有Rx和Tx禁用功能的收发器能够采用8引脚封装。
商品特性
- 分数单位负载，允许总线上最多连接256个器件
- 适用于容差为10%的电源
- 所有引脚的3类静电放电（ESD）保护（HBM）>7kV
- 高速率版本（ISL81487）可达5Mbps
- 压摆率限制版本可实现无差错数据传输（ISL8487、ISL81483），速率高达250kbps
- 低电流关断模式（ISL81487除外），电流为0.5μA
- 低静态电源电流：
- ISL8487、ISL81483最大为145μA
- ISL81487最大为420μA
- 共模输入电压范围为 - 7V至 + 12V
- 接收器和驱动器输出为三态
- 传播延迟为30ns，偏斜为5ns（ISL81487）
- 半双工引脚排列
- 采用单 + 5V电源供电（容差10%）
- 驱动器具有限流和热关断功能，可提供过载保护
- 可直接替代：MAX487（ISL8487）；MAX1483（ISL81483）；MAX1487、LMS1487（ISL81487）
- 提供无铅加退火版本（符合RoHS标准）
应用领域
- 高节点数网络
- 自动化公用事业抄表系统
- 工厂自动化
- 安全网络
- 建筑环境控制系统
- 工业/过程控制网络
