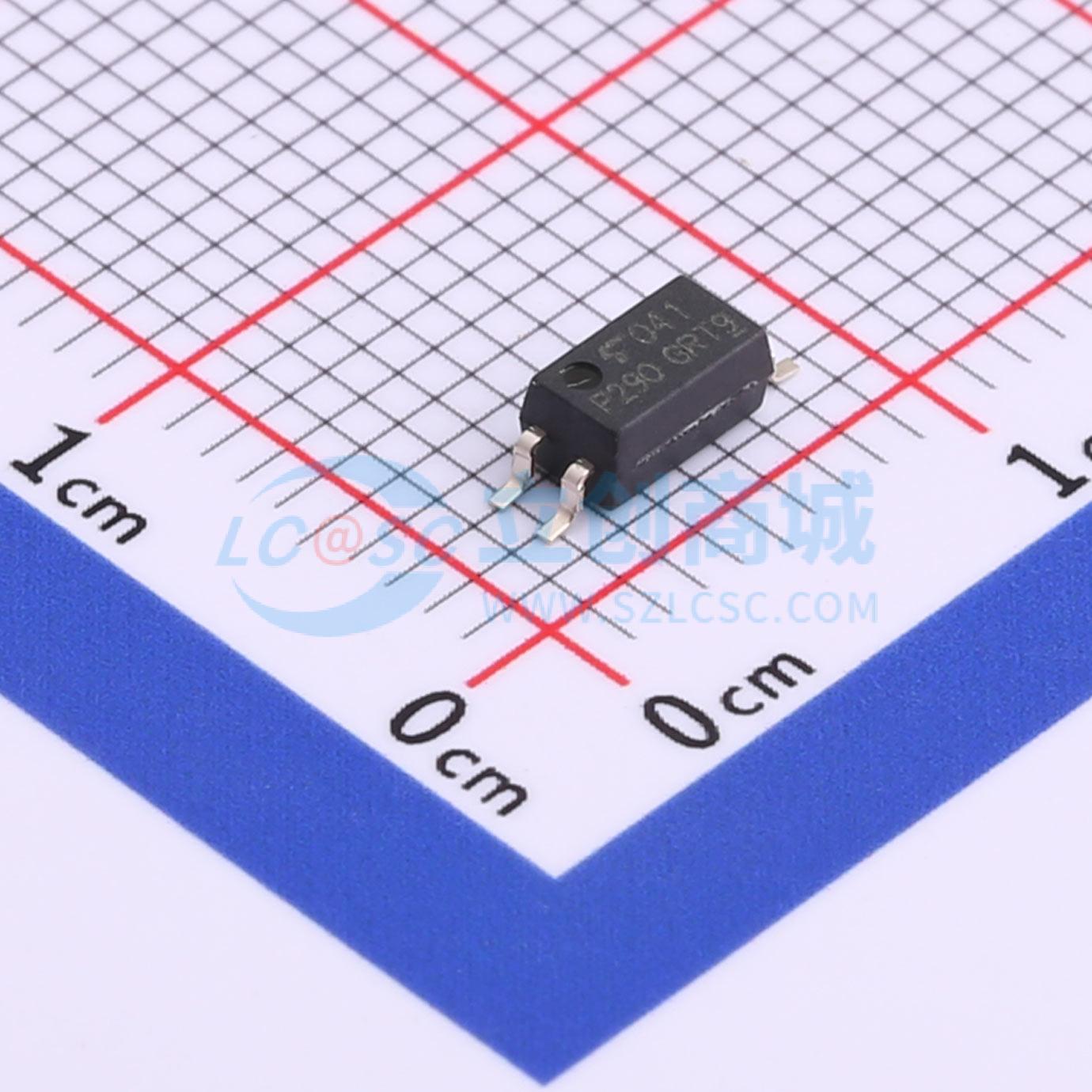

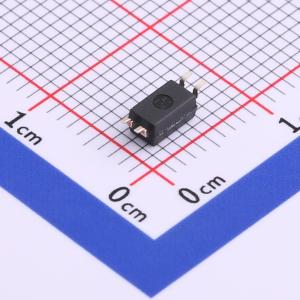

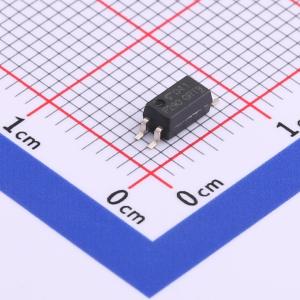

温馨提醒：图片仅供参考，商品以实物为准
TLP290(GR-TP,SE
AC,DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP290(SE)由光电晶体管组成，该光电晶体管与两个反向并联的红外发光二极管光耦合，可由交流输入电流直接驱动。TLP290(SE)采用非常小巧轻薄的SO4封装。由于TLP290(SE)保证了较宽的工作温度范围Ta = -55至110°C以及较高的隔离电压（3750 Vrms），因此适用于高密度表面贴装应用，如可编程控制器和混合集成电路
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP290(GR-TP,SE
- 商品编号
- C695252
- 商品封装
- SO-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 2us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
