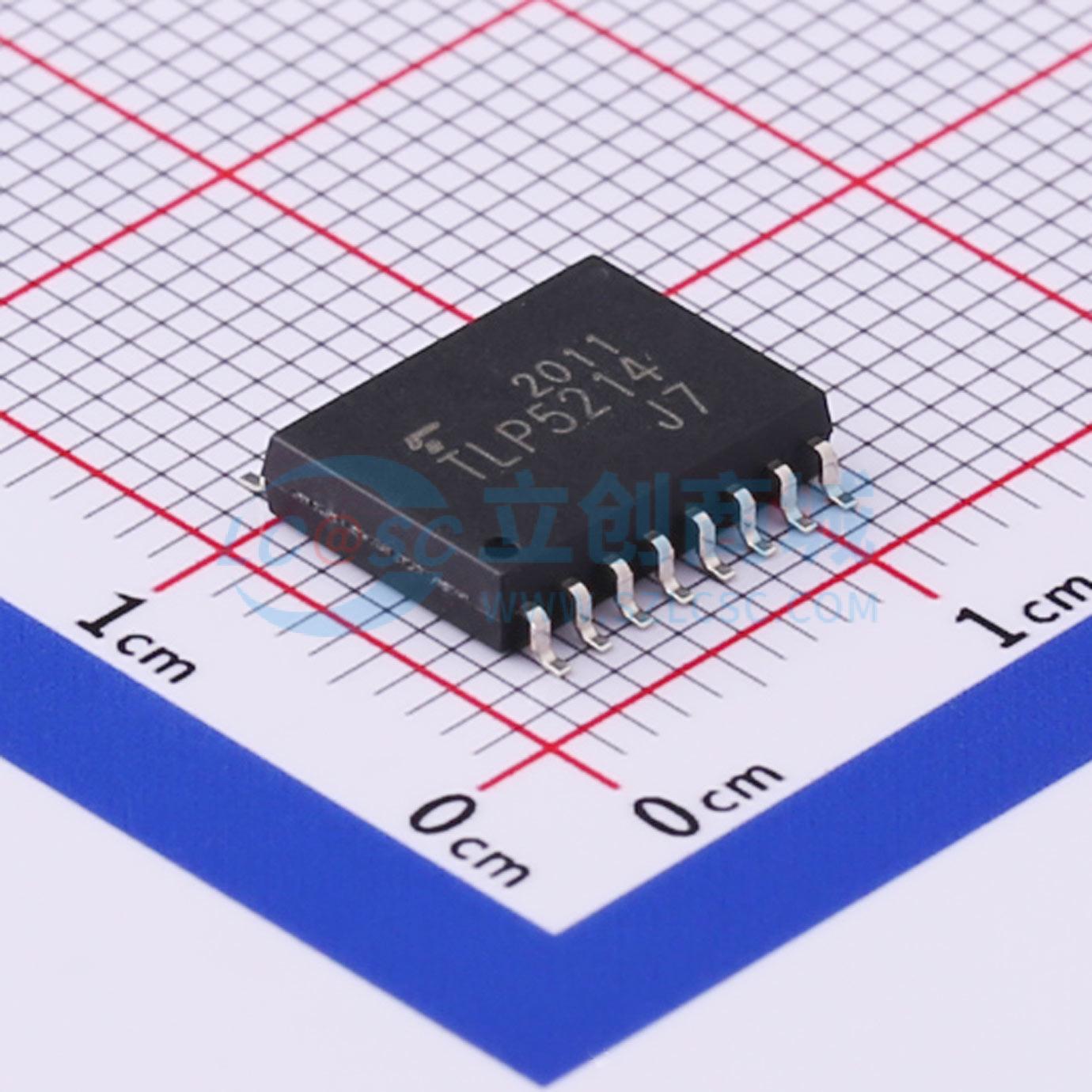

温馨提醒：图片仅供参考，商品以实物为准
TLP5214(TP,E
AC,DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高度集成的4.0A输出电流IGBT栅极驱动光电耦合器，采用长爬电距离和电气间隙的SO16L封装。这款智能栅极驱动器光电耦合器具备IGBT去饱和检测、隔离故障状态反馈、IGBT软关断、有源米勒钳位和欠压锁定 (UVLO) 等功能。适用于驱动逆变器应用中的IGBT和功率MOSFET，由两个红外LED和两个高增益、高速IC组成，可实现高电流、高速输出控制和输出故障状态反馈。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP5214(TP,E
- 商品编号
- C695256
- 商品封装
- SO-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.573克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | - | |
| 通道数 | - | |
| 工作温度 | -40℃~+110℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 输入阈值电流(FH) | 6mA | |
| 输出电流 | 4A | |
| 耗散功率(Pd) | 410mW | |
| 正向压降(Vf) | 1.7V | |
| 直流反向耐压(Vr) | 6V | |
| 正向电流(If) | 12mA |
