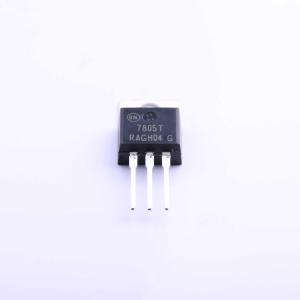

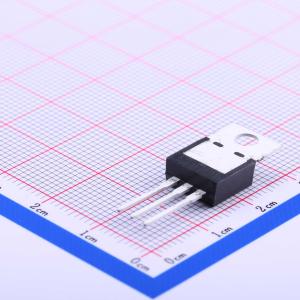

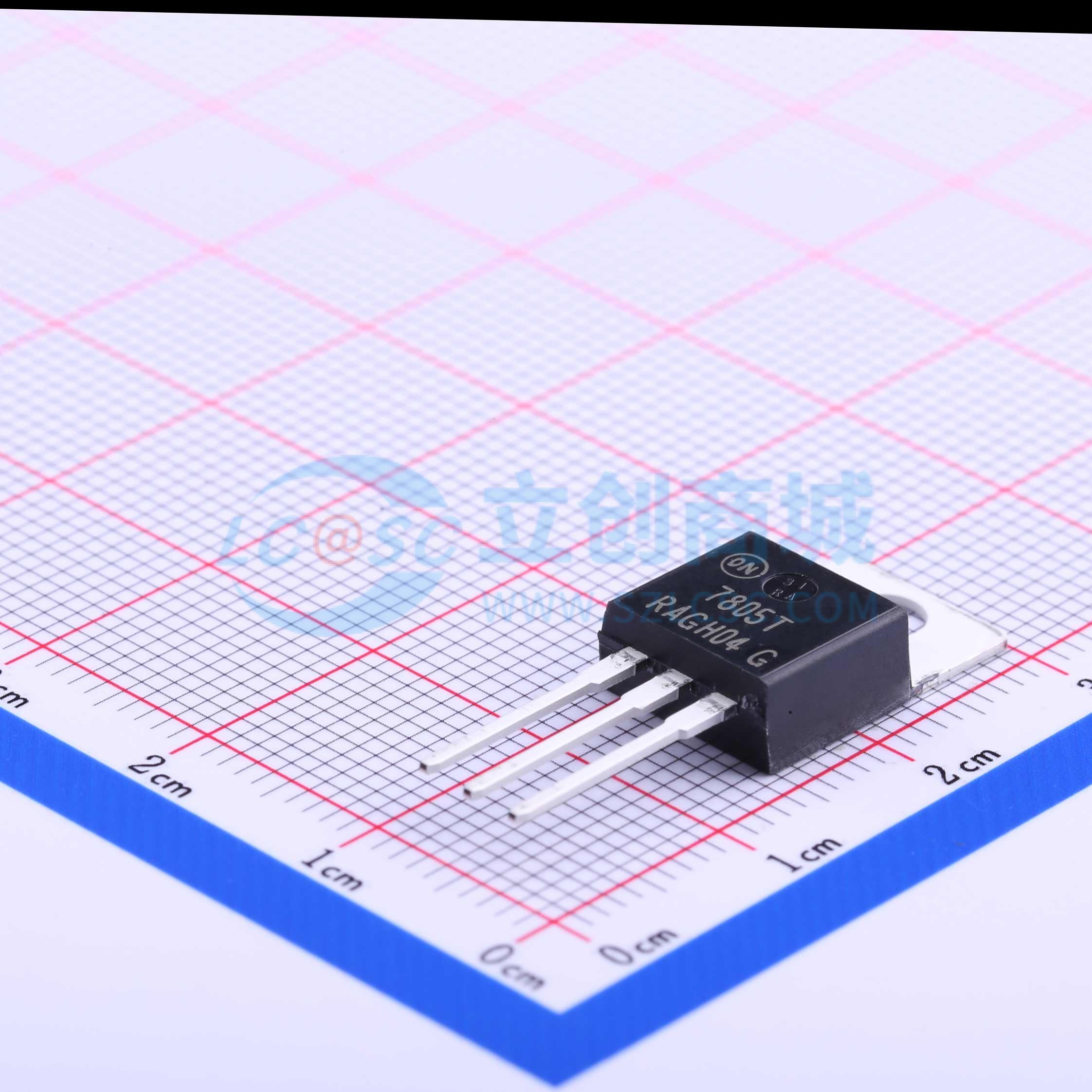

NCP7805TG
输入35V 输出5V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP7805TG
- 商品编号
- C71462
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 35V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 2V@(1A) | |
| 静态电流(Iq) | - | |
| 噪声 | - | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP7800系列由三引脚、固定输出的正线性稳压器组成，适用于各种应用场景。这些稳压器非常耐用，内置了限流、热关断和安全区补偿功能。在配备足够散热装置的情况下，它们能够提供超过1.0 A的输出电流。该产品设计为可直接替代广受欢迎的MC7800系列，具备增强的ESD保护功能。
商品特性
- 输出电流超过1.0 A
- 无需外部元件
- 内置热过载保护
- 内置短路限流
- 输出晶体管安全区补偿
- 输出电压容差为4%
- 采用标准三引脚晶体管封装
- 增强的ESD耐受性：人体模型（HBM）4 kV（5 V和8 V选项）、3 kV（12 V和15 V选项），机器模型（MM）400 V
- 这些产品为无铅器件
