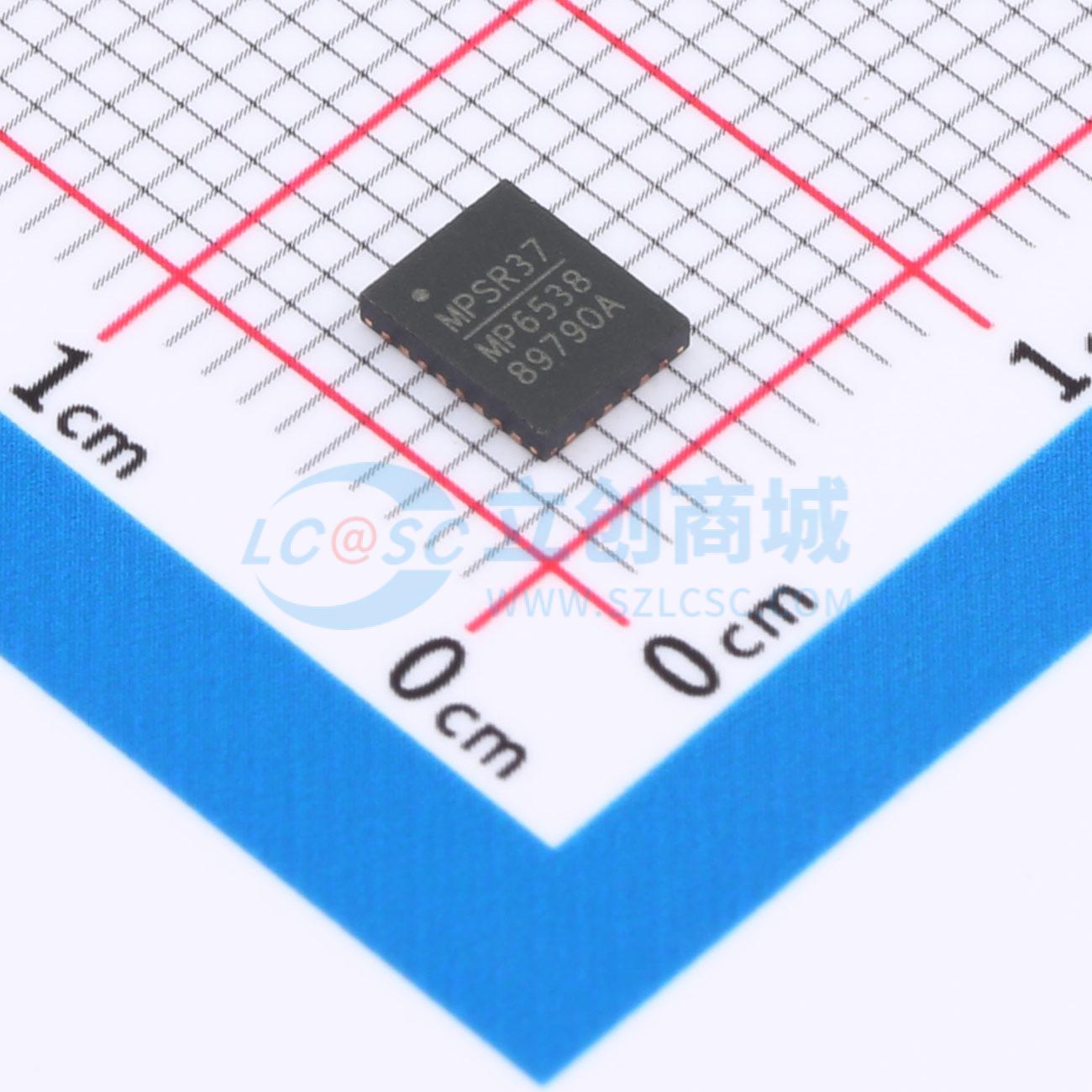

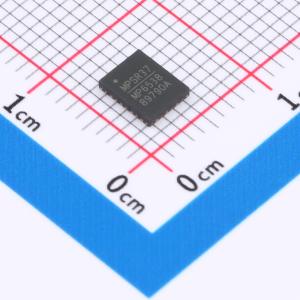

MP6538GV-Z

带霍尔信号接口的三相无刷直流（BLDC）电机预驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP6538是一款专为三相无刷直流电机驱动应用设计的栅极驱动IC。MP6538能够驱动由六个N沟道功率MOSFET组成的三个半桥，耐压高达100V。MP6538使用自举电容为高端MOSFET驱动器生成电源电压。如果输出长时间保持高电平，内部电荷泵会维持高端栅极驱动器的工作。完整的保护功能包括可编程过流保护（OCP）、可调死区时间控制、欠压锁定（UVLO）和热关断。MP6538有三个霍尔传感器输入。换相逻辑由间隔120°的三个霍尔元件输入确定。PWM、DIR和nBRAKE输入用于控制电机的速度、位置和转矩。MP6538采用带有外露散热焊盘的QFN - 28（4mmx5mm）封装。
品牌名称: MPS(芯源)
商品型号: MP6538GV-Z
商品编号: C6306188
商品封装: QFN-28(4x5)
包装方式: 编带
商品毛重: 0.63克(g)

商品参数

商品概述

MP6538是一款专为三相无刷直流电机驱动应用设计的栅极驱动IC。MP6538能够驱动由六个N沟道功率MOSFET组成的三个半桥，耐压高达100V。 MP6538使用自举电容为高端MOSFET驱动器生成电源电压。如果输出长时间保持高电平，内部电荷泵会维持高端栅极驱动器的工作。完整的保护功能包括可编程过流保护（OCP）、可调死区时间控制、欠压锁定（UVLO）和热关断。 MP6538有三个霍尔传感器输入。换相逻辑由间隔120°的三个霍尔元件输入确定。PWM、DIR和nBRAKE输入用于控制电机的速度、位置和转矩。 MP6538采用带有外露散热焊盘的QFN - 28（4mmx5mm）封装。

商品特性

支持100V工作霍尔传感器输入
120V VBST最大电压
内部LDO支持外部NPN以满足大电流驱动需求
集成电流检测放大器
低功耗睡眠模式
外部MOSFET可编程过流保护（OCP）
可调死区时间控制，防止直通
热关断和欠压锁定（UVLO）保护
故障指示输出
采用热增强型表面贴装QFN - 28（4mmx5mm）封装

应用领域

三相无刷直流电机和永磁同步电机
电钻
电动自行车

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	半桥数量	3
	输出电流	1A；800mA

	属性	参数值
	峰值电流	800mA
	工作电压	8V~100V
	工作温度	-40℃~+125℃
