MP7751GF-Z

MP7751 是一款模拟输入 D 类音频放大器，能够以桥接负载（BTL）配置驱动立体声扬声器。它通过集成 240mΩ 功率 MOSFET、启动/关断噗声消除电路、短路保护电路以及具备出色的 EMI 性能，显著减小了方案尺寸。

MP7751 采用立体声 BTL 结构，在 18V 电源供电时，每通道能够向 8Ω 扬声器提供 20W 功率。它在实现高效率的同时，展现出了与 AB 类放大器相媲美的高保真度。

MP7751 内置了一个电路，可在音频信号消失后使系统自动关断。此功能适用于节能产品和电池供电的应用。

它还具备可调功率限制功能。PLIMIT 电路对输出峰峰值电压进行限制。该限制通过将占空比限制在固定的最大值来实现。这个限制可以被视为一个低于连接到 PVCC 的电源电压的“虚拟”电压轨。

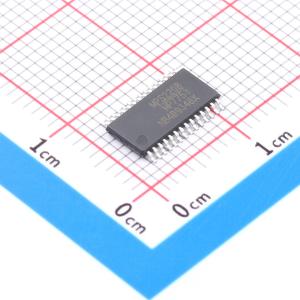

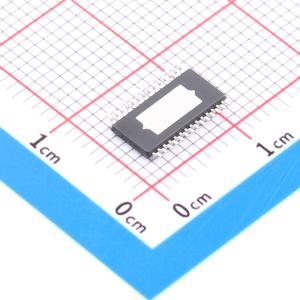

MP7751 采用 TSSOP - 28 EP 封装。

• 单电源 5V 至 26V 工作
• ±5A 峰值电流输出
• 输出功率：在 12V、8Ω 负载、10% THD 条件下，每通道 9.5W
• 在 16V、8Ω 负载、10% THD 条件下，每通道 15W
• 在 18V、8Ω 负载、10% THD 条件下，每通道 20W
• 在 8Ω 负载、10% THD、1kHz、12V 电源电压条件下，效率达 92%
• 240mΩ 功率 MOSFET
• 启动/关断噗声消除
• 短路保护电路
• 出色的 EMI 性能
• 所有开关电流限制
• 内部欠压保护
• 内部热保护
• TSSOP - 28 EP 封装
• 可调功率限制器
• 零输入信号检测自动关断
• 故障输出标志

• 电视
• DVD 接收器
• 有源扬声器
• 家庭影院
