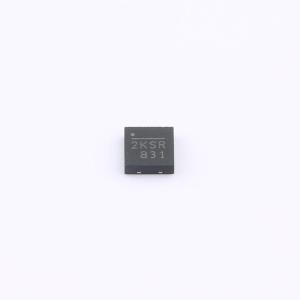

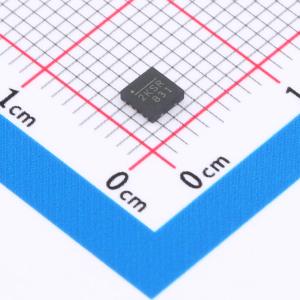

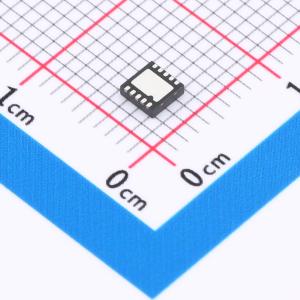

温馨提醒：图片仅供参考，商品以实物为准

MP1720DQ-216-LF-Z

高效率Class-D音频放大器MP1720:90%效率与多种固定增益选项

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MP1720 是一款高效率的 Class-D 音频放大器。它采用全桥输出结构，能够向 4Ω 扬声器提供 2.7W 的功率。该设备具有 Class AB 放大器的保真度，效率高达 90%，通过集成以下内容，大大减小了解决方案尺寸：250mΩ 功率 MOSFET（VIN=3.3V）、启动/关机爆音消除、短路/过热保护。MP1720 具有引脚可选择的 1MHz 或 1.3MHz 频率控制，或可同步到外部时钟源。灵活的开关频率和内部 EMI 降低方案无需输出 LC 滤波器，并且在没有滤波器和相当长的电缆的情况下也能通过发射标准。MP1720 有五种固定增益选项：MP1720-3：3dB；MP1720-6：6dB；MP1720-9：9dB；MP1720-12：12dB；MP1720-216：21.6dB。MP1720 有 10 引脚 MSOP-EP 和 10 引脚 QFN 封装可供选择。
品牌名称: MPS(芯源)
商品型号: MP1720DQ-216-LF-Z
商品编号: C6306876
商品封装: QFN-10(3x3)
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

MP1720 是一款高效率的 Class-D 音频放大器。它采用全桥输出结构，能够向 4Ω 扬声器提供 2.7W 的功率。该设备具有 Class AB 放大器的保真度，效率高达 90%，通过集成以下内容，大大减小了解决方案尺寸：250mΩ 功率 MOSFET（VIN=3.3V）、启动/关机爆音消除、短路/过热保护。MP1720 具有引脚可选择的 1MHz 或 1.3MHz 频率控制，或可同步到外部时钟源。灵活的开关频率和内部 EMI 降低方案无需输出 LC 滤波器，并且在没有滤波器和相当长的电缆的情况下也能通过发射标准。MP1720 有五种固定增益选项：MP1720-3：3dB；MP1720-6：6dB；MP1720-9：9dB；MP1720-12：12dB；MP1720-216：21.6dB。MP1720 有 10 引脚 MSOP-EP 和 10 引脚 QFN 封装可供选择。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	2.78Wx1@4Ω
	总谐波失真+噪声(THD+N)	10%
	静态电流(Iq)	4mA
	信噪比	91.3dB

	属性	参数值
	输入类型	差分
	电源纹波抑制比(PSRR)	-70dB
	效率	90%
	输入通道数	1对差分输入
	工作电压	2.5V~5.5V
	工作温度	-40℃~+85℃
