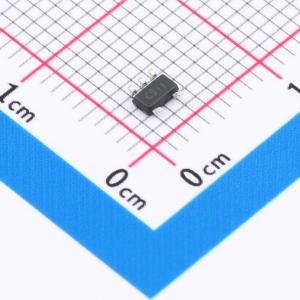

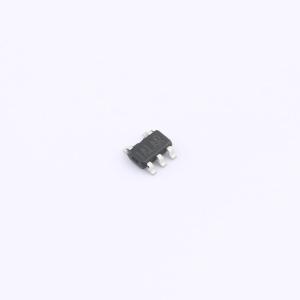

温馨提醒：图片仅供参考，商品以实物为准

MP20056GJ-25-Z

2.5V 250mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MP20056是一款低压差线性稳压器，可提供高达250mA的电流，压差电压为100mV，能在2.5V至5.5V的输入电压下工作。对于两种不同的封装，输出电压预设为1.8V、2.5V或3.3V。通过外部电阻分压器可将输出电压调节至0.8V至5V
品牌名称: MPS(芯源)
商品型号: MP20056GJ-25-Z
商品编号: C6306897
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.39克(g)

商品参数

商品概述

MP20056是一款低压差线性稳压器，可提供高达250mA的电流，压差电压为100mV，可在2.5V至5.5V的输入电压下工作。对于两种不同的封装，输出电压预设为1.8V、2.5V或3.3V。外部电阻分压器可将输出电压从0.8V调节至5V。内部PMOS传输元件使接地电流低至150μA，使MP20056适用于电池供电设备。其他特性包括低功耗关断、短路保护和热保护。MP20056提供2mm×2mm 8引脚QFN和5引脚TSOT23 - 5封装。

商品特性

高达250mA输出电流
250mA时低压差100mV
低接地电流150μA
低噪声：典型值13μVRMS（10Hz至100kHz）
1kHz时电源抑制比63dB
与陶瓷电容配合稳定
出色的负载/线路瞬态响应
限流和热保护
固定输出电压1.8V和3.3V
使用外部电阻分压器可将输出电压从0.8V调节至5V

应用领域

笔记本电脑
无绳电话
手机
无线通信设备
手持仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	2.5V
	输出电流	250mA
	电源纹波抑制比(PSRR)	63dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	功能特性	使能控制；短路保护；过流保护；热关断；输入欠压保护
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
