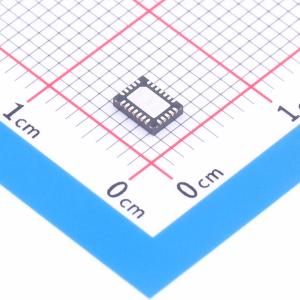

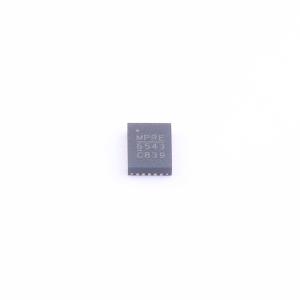

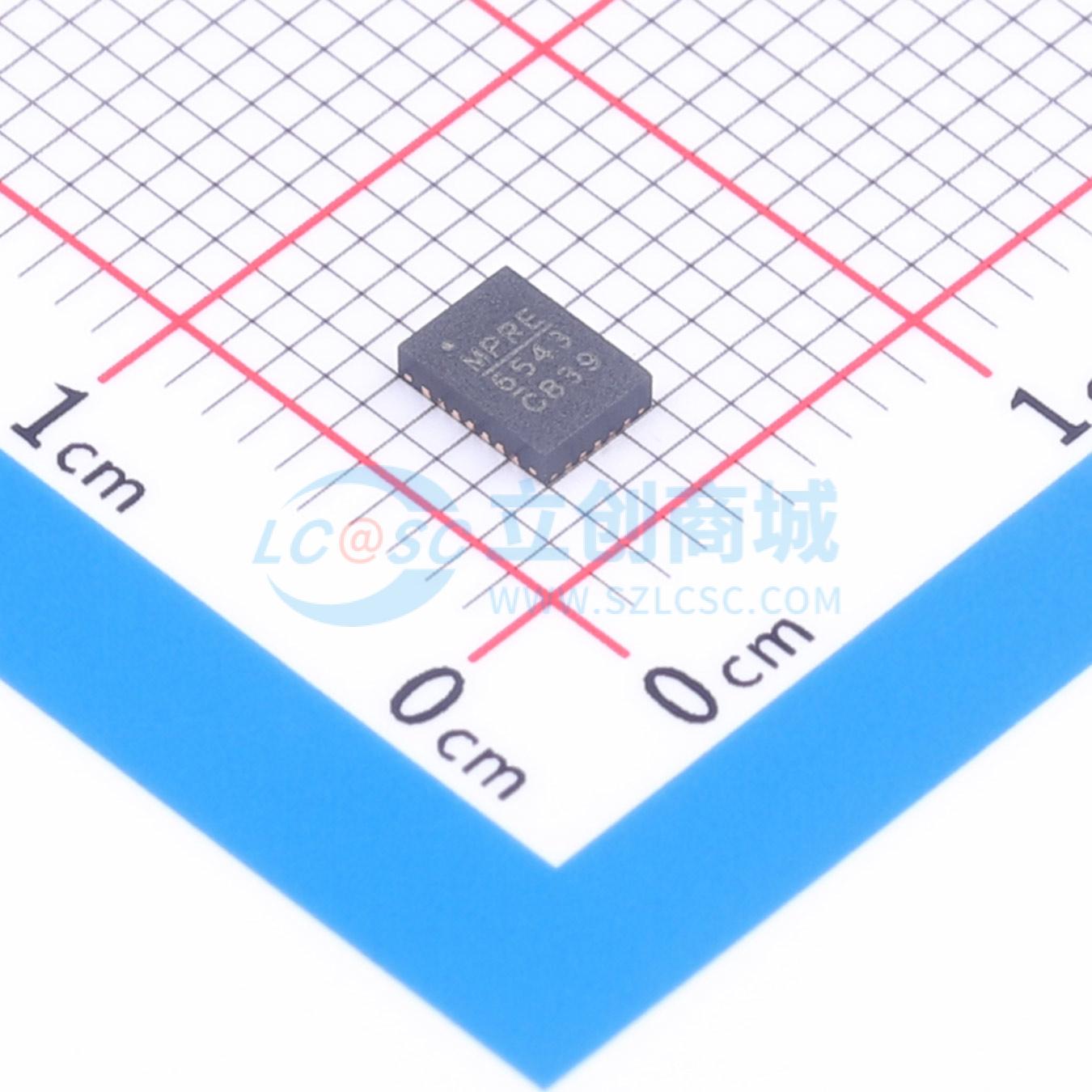

MP6543CGL-Z

SMT扩展库PCB免费打样

描述: 是一款三相无刷直流 (BLDC) 电机驱动器，具有三个集成半桥，由六个 N 沟道功率 MOSFET 以及六个预驱动器、两个栅极驱动器电源和三个电流检测放大器组成。每个半桥包括一个使能 (EN) 输入和脉宽调制 (PWM) 输入。可在 3V 至 22V 输入电压 (VIN) 范围内实现高达 1.2A 的连续输出电流 (IOUT)。内部电流检测电路不需要低欧姆分流电阻
品牌名称: MPS(芯源)
商品型号: MP6543CGL-Z
商品编号: C6306190
商品封装: QFN-24(3x4)
包装方式: 编带
商品毛重: 0.1999克(g)

商品概述

MP6543C 是一款三相无刷直流 (BLDC) 电机驱动器，集成了三个半桥，由六个 N 沟道功率 MOSFET 以及六个预驱动器、两个栅极驱动器电源和三个电流检测放大器组成。每个半桥都包含一个使能 (EN) 输入和一个脉宽调制 (PWM) 输入。在 3V 至 22V 的输入电压 (VIN) 范围内，MP6543C 可实现高达 1.2A 的连续输出电流 (IOUT)。内部电流检测电路无需低阻值分流电阻。每个半桥都有一个独立的接地引脚 (LSSA、LSSB 和 LSSC)，允许通过外部分流电阻测量电流。这使得 MP6543C 可满足不同的应用需求。内部电荷泵为高端 MOSFET (HS-FET) 生成栅极驱动器电源电压。涓流充电电路可在 100% 占空比工作时维持足够的栅极驱动器电压。完整的保护功能包括可配置的过流保护 (OCP)、欠压锁定保护 (UVLO) 和热关断保护。 MP6543C 采用带有外露散热焊盘的 QFN - 24 (3mmx4mm) 封装。

商品特性

3V 至 22V 工作输入电压 (VIN) 范围
三个集成半桥驱动器
1.2A 连续输出电流 (IOUT)
每个 MOSFET 的 RDS(ON) 为 110mΩ
使能 (EN) 输入和脉宽调制 (PWM) 输入
3.3V、100mA 内置低压差 (LDO) 稳压器
用于 100% 占空比的内部电荷泵
自动同步整流
集成双向电流检测放大器
可配置的过流保护 (OCP)
欠压锁定 (UVLO) 保护
热关断保护
采用 QFN - 24 (3mmx4mm) 封装

应用领域

三相无刷直流 (BLDC) 电机驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	输出电流	1.2A

	属性	参数值
	工作电压	-
	工作温度	-40℃~+125℃
