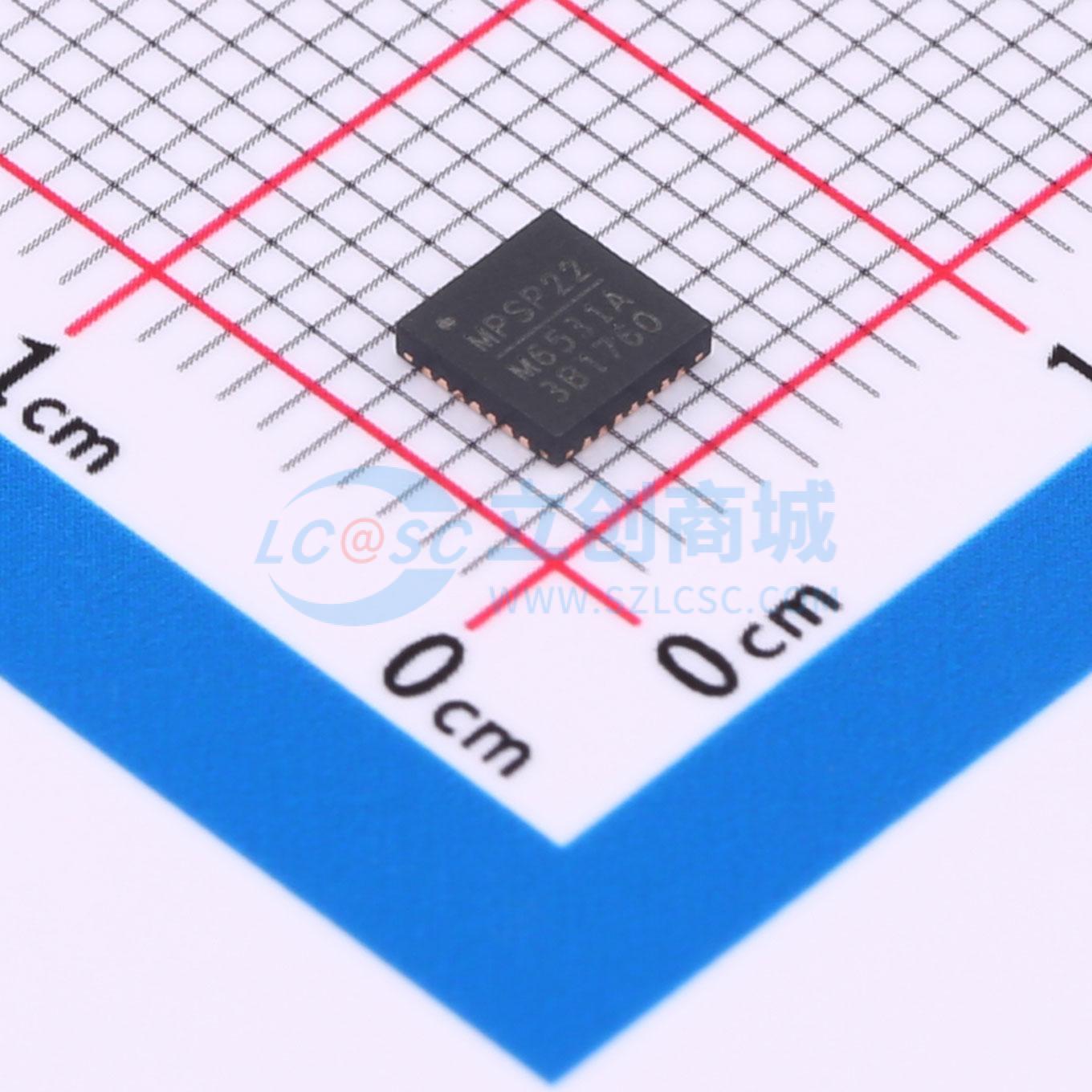

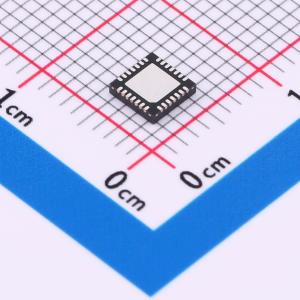

MP6531AGR-Z

三相无刷直流电机预驱动器

SMT扩展库PCB免费打样

描述: MP6531A 是一款专为三相无刷直流电机驱动应用设计的栅极驱动 IC。MP6531A 能够驱动由六个 N 沟道功率 MOSFET 组成的三个半桥，耐压高达 60V。MP6531A 使用自举电容为高端 MOSFET 驱动器产生电源电压。内部涓流充电电路可在 100% 占空比下维持足够的栅极驱动电压。内部安全特性包括可编程过流保护 (OCP)、可调死区时间控制、欠压锁定 (UVLO) 和热关断。MP6531A 提供 28 引脚 TSSOP-EP（9.7mm×6.4mm）和 QFN-28（4mmx4mm）封装，背面带有外露散热焊盘。
品牌名称: MPS(芯源)
商品型号: MP6531AGR-Z
商品编号: C6306186
商品封装: QFN-28(4x4)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

MP6531A 是一款专为三相无刷直流电机驱动应用设计的栅极驱动 IC。MP6531A 能够驱动由六个 N 沟道功率 MOSFET 组成的三个半桥，耐压高达 60V。 MP6531A 使用自举电容为高端 MOSFET 驱动器产生电源电压。内部涓流充电电路可在 100% 占空比下维持足够的栅极驱动电压。内部安全特性包括可编程过流保护 (OCP)、可调死区时间控制、欠压锁定 (UVLO) 和热关断。 MP6531A 提供 28 引脚 TSSOP-EP（9.7mm×6.4mm）和 QFN-28（4mmx4mm）封装，背面带有外露散热焊盘。

商品特性

5V 至 60V 宽输入电压范围
带涓流充电电路的自举栅极驱动器
支持 100% 占空比运行
适用于电池供电应用的低功耗睡眠模式
外部 MOSFET 的可编程过流保护
可调死区时间控制，防止直通
热关断和 UVLO 保护
故障指示输出
散热增强型表面贴装封装

应用领域

三相无刷直流电机
永磁同步电机
电钻
冲击起子
电动自行车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	半桥数量	3

	属性	参数值
	工作电压	5V~60V
	静态电流(Iq)	1.8mA
	工作温度	-40℃~+125℃
