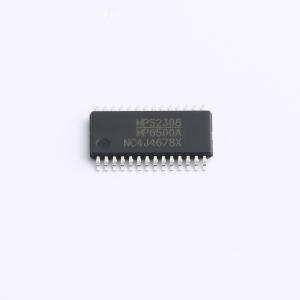

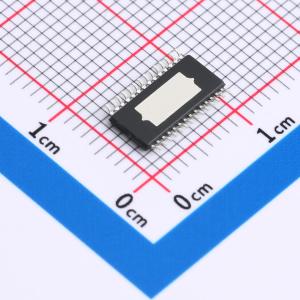

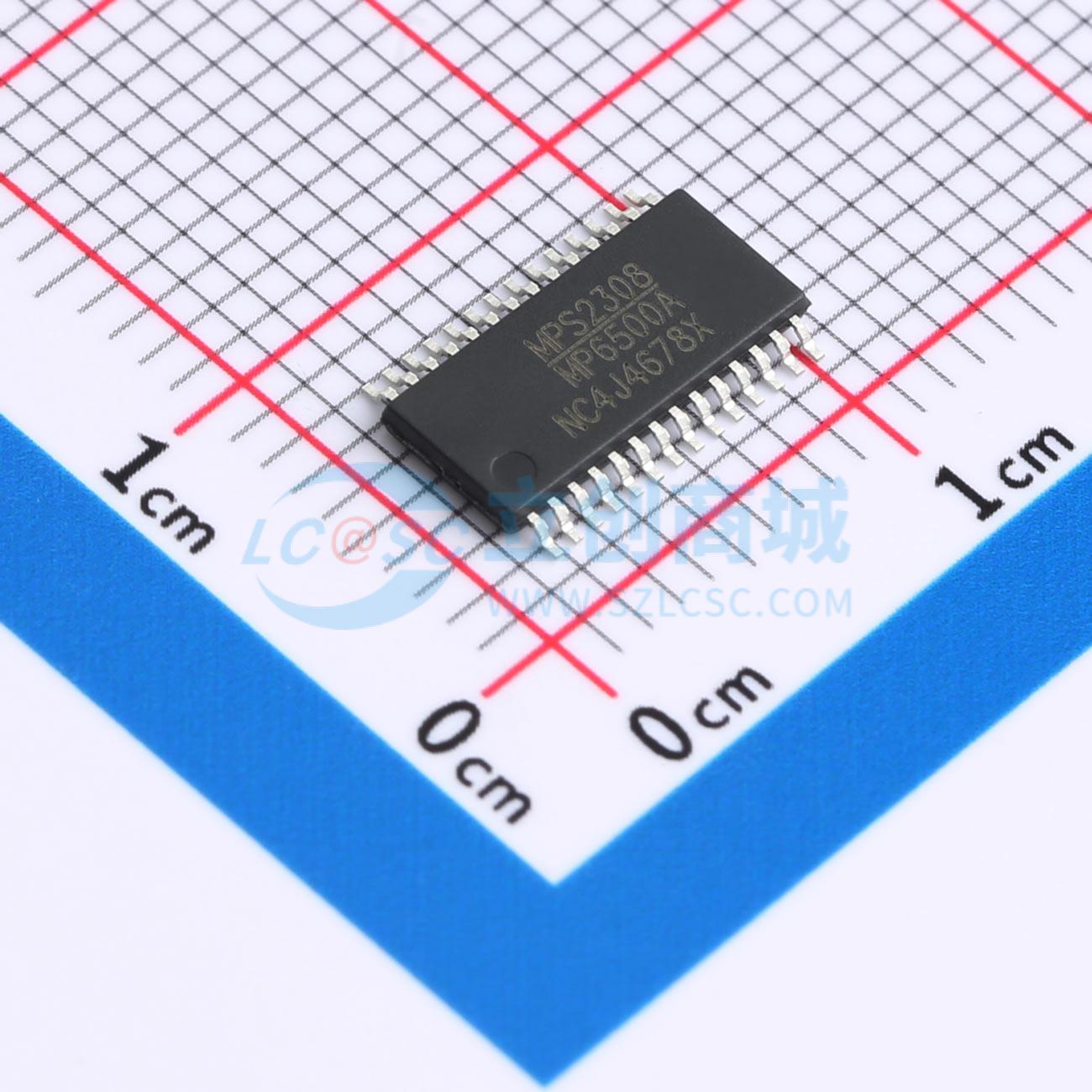

MP6500AGF-Z

内置电流检测功能的步进电机驱动器

SMT扩展库PCB免费打样

描述: MP6500A 是一款内置转换器和电流调节功能的步进电机驱动器。电流检测为内部检测，无需外部检测电阻。高度集成和小封装尺寸使 MP6500A 成为双极步进电机驱动的节省空间且经济高效的解决方案。MP6500A 的工作电源电压最高可达 35V，可提供高达 2.5A 的电机电流（具体取决于 PCB 设计和散热条件）。MP6500A 可以全步、半步、四分之一步或八分之一步模式驱动双极步进电机。内部安全特性包括过流保护 (OCP)、输入过压保护 (OVP)、欠压锁定 (UVLO) 和热关断。MP6500A 与 MP6500 基本相同，只是电流设置通过电压输入而非接地电阻来完成。MP6500A 提供 QFN - 24 (5mmx5mm) 和 TSSOP - 28EP 封装。
品牌名称: MPS(芯源)
商品型号: MP6500AGF-Z
商品编号: C6306172
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

商品概述

MP6500A 是一款内置转换器和电流调节功能的步进电机驱动器。电流检测为内部检测，无需外部检测电阻。高度集成和小封装尺寸使 MP6500A 成为双极步进电机驱动的节省空间且经济高效的解决方案。 MP6500A 的工作电源电压最高可达 35V，可提供高达 2.5A 的电机电流（具体取决于 PCB 设计和散热条件）。MP6500A 可以全步、半步、四分之一步或八分之一步模式驱动双极步进电机。内部安全特性包括过流保护 (OCP)、输入过压保护 (OVP)、欠压锁定 (UVLO) 和热关断。 MP6500A 与 MP6500 基本相同，只是电流设置通过电压输入而非接地电阻来完成。 MP6500A 提供 QFN - 24 (5mmx5mm) 和 TSSOP - 28EP 封装。

商品特性

4.5V 至 35V 宽输入电压范围
两个内部全桥驱动器
内部电流检测和调节
低导通电阻（高端：195mΩ，低端：170mΩ）
无需控制电源
简单的逻辑接口
兼容 3.3V 和 5V 逻辑电源
支持从全步到八分之一步的步进模式
2.5A 输出电流
自动电流衰减
过流保护 (OCP)
输入过压保护 (OVP)
热关断和欠压锁定 (UVLO) 保护
故障指示输出
提供 QFN - 24 (5mmx5mm) 和散热增强型 TSSOP - 28EP 封装

应用领域

双极步进电机
打印机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.5V~35V
	输出电流	2.5A
	H桥数量	2
	驱动类型	双极驱动

	属性	参数值
	步长细分	8
	接口类型	-
	集成开关	是
	导通电阻	195mΩ
	工作温度	-40℃~+125℃
