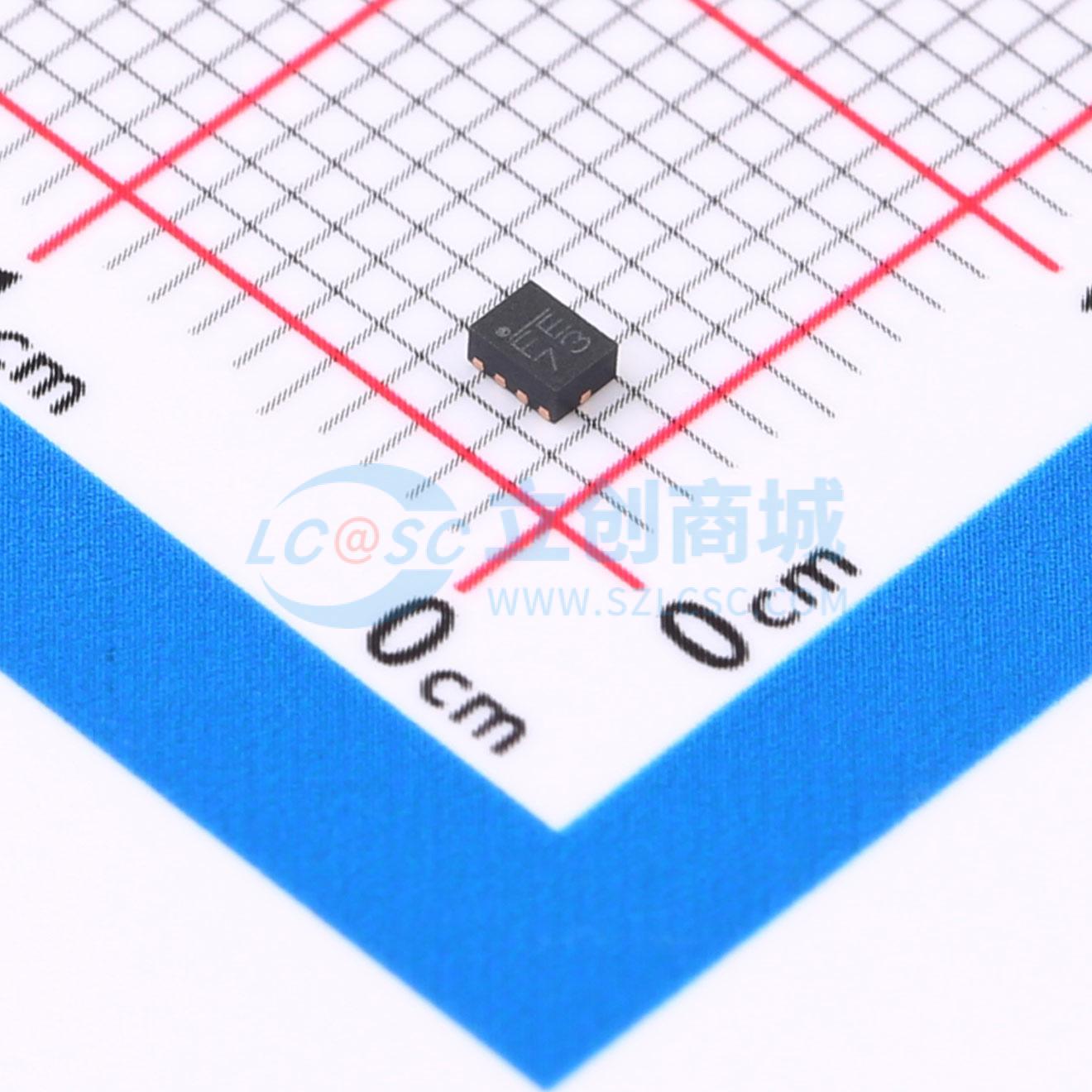

MP5030GQH-Z

带电流限制开关的 USB 充电端口控制器，支持 Type-C 5V 和 QC 3.0 模式

SMT扩展库PCB免费打样

描述: MP5030集成了一个USB限流开关和充电端口识别电路。在较宽的输入电源范围内，MP5030可实现3A的连续输出电流。USB开关的输出电流限值是可编程的
品牌名称: MPS(芯源)
商品型号: MP5030GQH-Z
商品编号: C6306158
商品封装: QFN-10(1.5x2)
包装方式: 编带
商品毛重: 0.31克(g)

商品参数

	属性	参数值
	工作电压	3.6V~14V
	导通电阻	32mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)

商品概述

MP5030集成了一个USB限流开关和充电端口识别电路。MP5030可在较宽的输入电源范围内实现3A的连续输出电流。 USB开关的输出电流限制是可编程的。MP5030支持电池充电规范（BC1.2）的DCP方案、分压模式、1.2V/1.2V模式以及快速充电规范（QC 3.0），无需用户进行外部操作。MP5030还支持Type-C 5V @ 3A DFP模式。 MP5030提供线性线路压降补偿。完整的保护功能包括打嗝式限流、输入过压保护（OVP）和热关断。 MP5030只需最少数量的常用标准外部元件即可完成USB开关和充电模式自动检测解决方案。MP5030采用QFN - 10（1.5mmx2mm）封装。

商品特性

3.6V至14V宽工作输入电压范围
支持QC 3.0（3.6V - 12V输出）以及BC 1.2的DCP方案、分压模式、1.2V/1.2V模式
支持Type-C 5V @ 3A DFP模式
5V输出的线路压降补偿
可编程高精度限流
32mΩ低RDS(ON)功率MOSFET
高压到低压转换时的输入放电
输入过压关断保护
USB DP/DM引脚±8kV HBM ESD等级
与降压、升压和AC/DC转换器兼容
采用QFN - 10（1.5mmx2mm）封装

应用领域

USB电源
带USB端口的AC/DC壁式适配器
汽车点烟器适配器
移动电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	最大连续电流	3A
