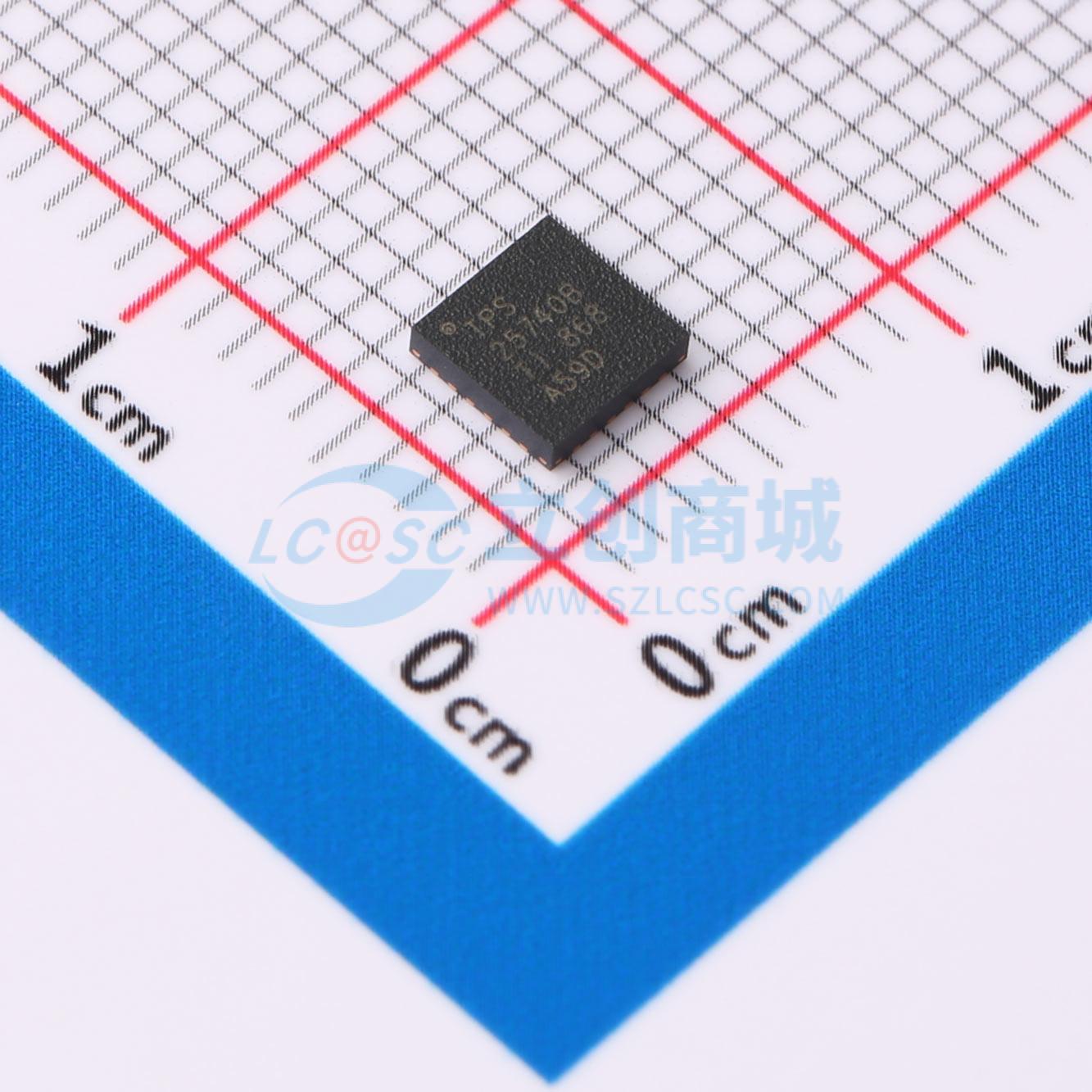

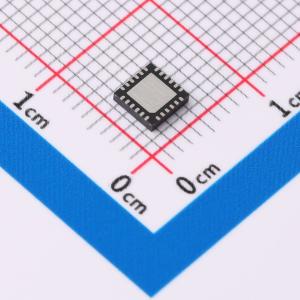

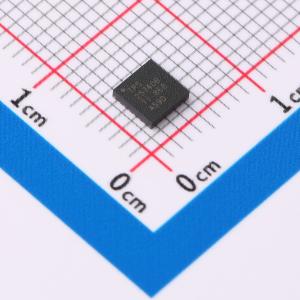

温馨提醒：图片仅供参考，商品以实物为准

TPS25740BRGER

USB Type-C和USB PD电源控制器，支持引脚可选电压和峰值功率设置，集成多种保护功能，控制N沟道MOSFET，超低待机功耗

品牌名称: TI(德州仪器)
商品型号: TPS25740BRGER
商品编号: C6290345
商品封装: VQFN-24(4x4)
包装方式: 编带
商品毛重: 0.53克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)

	属性	参数值
	功能特性	工作状态指示；输出放电；过流保护

商品概述

TPS25740B是一款完全兼容且通过USB Power Delivery (PD) 2.0认证的解决方案，为USB Type-C PD实现电源。它易于使用，且无需固件或外部微控制器，只需将其连接到电路板上，即可缩短产品上市时间。该器件提供四种电压，最大电压和功率可达20 V、100 W。TPS25740B可自动处理所有USB PD协商、使用CC引脚进行握手，并使用CTLx引脚从电源中选择电压。PCTRL引脚可动态降低所宣传的功率，以实现端口电源管理。TPS25740B集成了过压保护（OVP）、过流保护（OCP）、静电放电保护（ESD）、欠压锁定（UVLO）、过温关断保护（OTSD）和VBUS放电等功能，有助于节省解决方案的尺寸和成本，同时实现安全可靠的设计。与需要P沟道MOSFET的解决方案相比，TPS25740B控制用于VBUS开关的N沟道MOSFET，可节省系统成本。TPS25740B的超低待机功耗使其更易通过能效标准，并延长移动应用中的电池寿命。

当未连接设备时，TPS25740B通常消耗8.5 μA电流（若VDD = 3.3 V，则为5.8 μA）。通过使用端口连接指示器（DVDD）输出，在未连接设备时禁用电源，可进一步节省系统功耗。

保护功能包括过压保护、过流保护、过温保护、CC引脚的IEC保护以及禁用栅极驱动器（GD）的系统超控功能。

商品特性

USB PD 2.0认证（TID# 1030004）且符合USB PD 3.0标准的电源
引脚可选的电压通告
- 5 V、9 V、12 V和15 V
- 5 V、9 V、15 V和20 V
引脚可选的峰值功率设置
- 8种选项，18 W ~ 100 W
高电压和安全集成
- 过压、过流、过温保护和VBUS放电
- CC1和CC2上的IEC 61000 - 4 - 2保护
- 故障时快速关断的输入引脚
- 外部N沟道MOSFET控制
- 3引脚外部电源控制
- 宽VIN电源（4.65 V ~ 25 V）
未连接时静态电流低于10 μA
端口连接指示器
双端口应用的自导向端口电源管理

应用领域

USB - PD适配器（无数据传输）
专用充电端口（无数据传输）
电源集线器（无数据传输）
移动电源
点烟器适配器（CLA）
