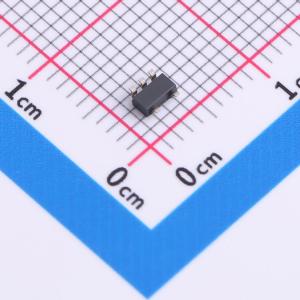

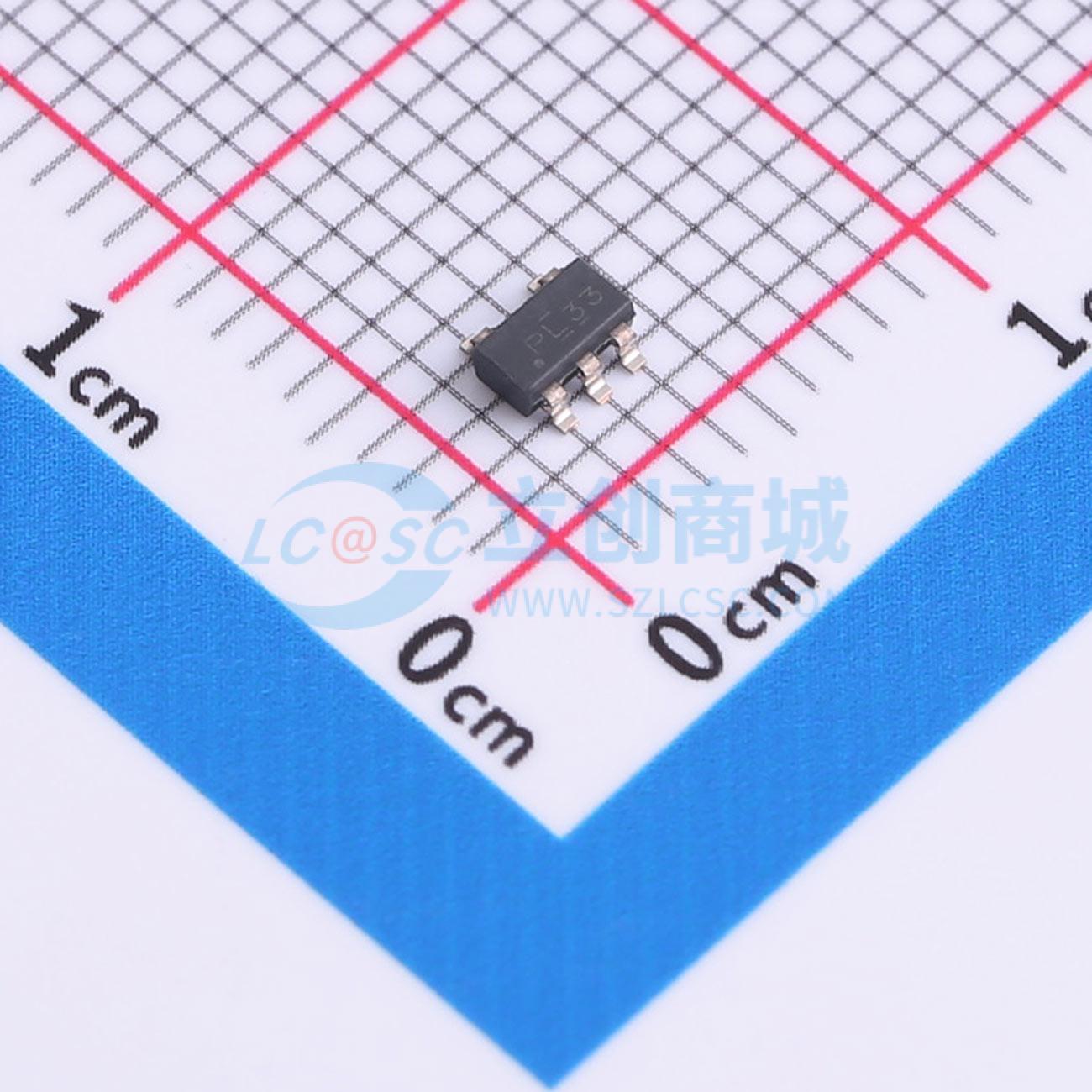

TPS3840PL33DBVR

TPS3840-Q1系列电压监控器或复位IC可在高电压水平下工作，同时在整个VDD和温度范围内保持极低的静态电流。TPS3840-Q1在低功耗、高精度和低传播延迟（tp_HL典型值为30µs）方面实现了最佳组合。

当VDD处的电压降至负电压阈值（VIT-）以下，或手动复位拉至低逻辑电平（VMR-L）时，复位输出信号有效。当VDD上升到VIT-加上迟滞电压（VIT+）以上，且手动复位（MR）浮空或高于VMR,H-，并且复位时间延迟（tD）到期时，复位信号清除。复位时间延迟可通过在CT引脚和地之间连接一个电容来编程。若要快速复位，CT引脚可浮空。

其他特性：低上电复位电压（VPOR）、为MR和VDD内置的抗干扰保护、内置迟滞、低漏极开路输出泄漏电流（ILKG(OD)）。TPS3840-Q1是汽车应用以及电池供电/低功耗应用的理想电压监控解决方案。

• 符合汽车应用标准，通过AEC-Q100认证，结果如下：
  • 器件温度等级1：环境工作温度范围为-40℃至+125℃
  • 器件HBM ESD分类等级2
  • 器件CDM ESD分类等级C7B
• 宽工作电压范围：1.5V至10V
• 使用外部电阻扩展Vin范围
• 纳安级电源电流：典型值350nA，最大值700nA
• 固定阈值电压（VIT-）
  • 阈值范围从1.6V至4.9V，以0.1V为步进
• 高精度：典型值1%，最大值1.5%
• 内置迟滞（VIT+）
  • 1.6V < VIT- ≤ 3.0V时，典型值为100mV
  • 3.1V ≤ VIT- < 4.9V时，典型值为200mV
• 快速启动延迟（tSTART）：最大值350µs
• 基于电容的可编程复位时间延迟：
  • tD：无电容时为50µs，10µF电容时为6.2s
• 低电平有效手动复位（MR）
• 三种输出拓扑结构：
  • TPS3840DL-Q1：漏极开路，低电平有效（RESET）
  • TPS3840PL-Q1：推挽式，低电平有效（RESET）
  • TPS3840PH-Q1：推挽式，高电平有效（RESET）
• 封装：5引脚SOT-23（DBV）

• 汽车主机和仪表盘
• 汽车显示屏、集成驾驶舱和驾驶员监控
• 远程信息处理控制单元和紧急呼叫
