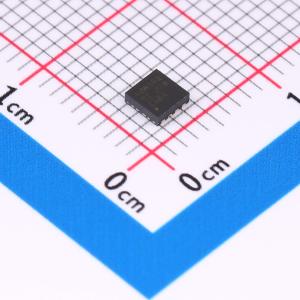

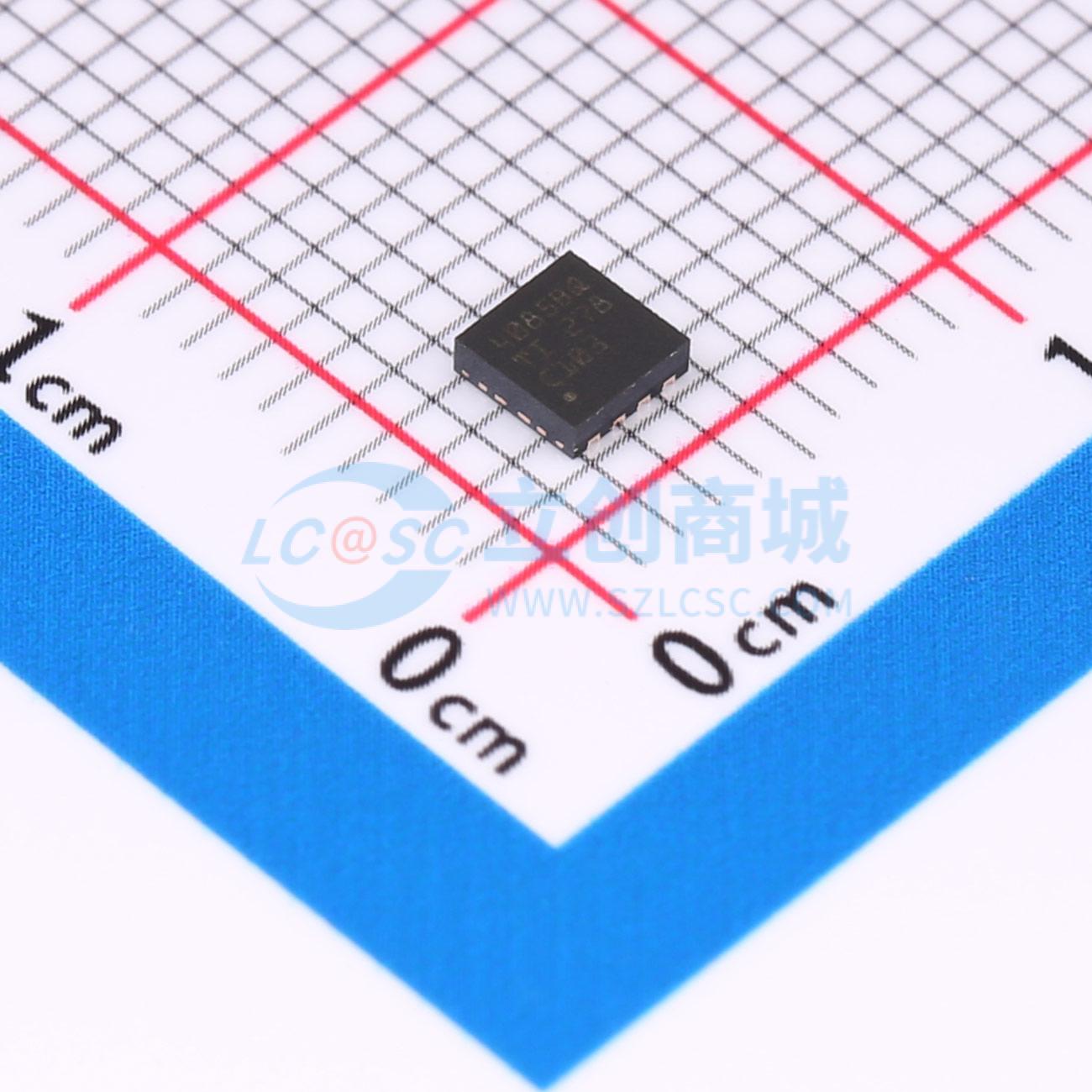

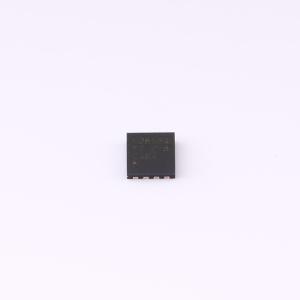

温馨提醒：图片仅供参考，商品以实物为准

TPS784085BQWDRBRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低压差稳压器 (LDO) 是一款小型、低静态电流的 LDO，可提供 300 mA 电流，具有出色的线路和负载瞬态性能。低输出噪声和出色的 PSRR 性能使该器件适合为敏感的模拟负载供电。支持 1.65 V 至 6.0 V 的输入电压范围，提供 1.2 V 至 5.5 V 的可调输出范围，还具有 0.65 V 至 5.0 V 的固定输出电压，用于为常见电压轨供电。提供折返式电流限制，以减少过流情况下的功耗。EN 输入有助于满足系统的电源排序要求。内部软启动提供受控启动，减少浪涌电流，并允许使用较低的输入电容。提供有源下拉电路，在禁用时快速放电输出负载。
品牌名称: TI(德州仪器)
商品型号: TPS784085BQWDRBRQ1
商品编号: C6290380
商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS784-Q1超低压差稳压器（LDO）是一款小型、低静态电流的LDO，能够提供300 mA电流，具备出色的线路和负载瞬态性能。低输出噪声和优异的电源抑制比（PSRR）性能使该器件适用于为敏感模拟负载供电。TPS784-Q1是一款灵活的后置稳压器件，因为它支持1.65 V至6.0 V的输入电压范围，并提供1.2 V至5.5 V的可调输出范围。该器件还具备0.65 V至5.0 V的固定输出电压，用于为常见电压轨供电。 TPS784-Q1具备折返式限流功能，可在过流情况下降低功耗。使能（EN）输入有助于满足系统的电源排序要求。内部软启动功能可实现受控启动，降低浪涌电流，并允许使用更低的输入电容。 TPS784-Q1提供有源下拉电路，在禁用时可快速泄放输出负载。

商品特性

通过AEC-Q100汽车应用认证
温度等级1：-40°C至+125°C（环境温度TA）；器件结温：-40°C至+150°C（TJ）
输入电压范围：1.65 V至6.0 V
可选输出电压：
- 可调选项：1.2 V至5.5 V
- 固定选项：0.65 V至5.0 V
输出精度：典型值0.5%，最大值1.7%
在100 kHz频率下PSRR为50 dB
低静态电流（IQ）：典型值25 μA
超低压差：
- 在300 mA（输出电压3.3 V）时最大为115 mV
内部500 μs软启动时间，可降低浪涌电流
有源输出放电功能
提供有助于功能安全系统设计的功能安全相关文档
封装形式：
- 3 mm×3 mm可焊侧翼VSON（8引脚）
- 5引脚SOT-23

应用领域

汽车主机
混合式仪表盘
远程信息处理控制单元
DC/DC转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	850mV
	输出电流	300mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	33uA
	噪声	30uVrms
	特性	过热保护；带使能；过流保护；软启动；欠压锁定
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
