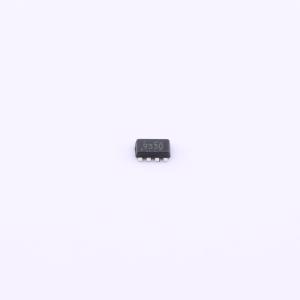

温馨提醒：图片仅供参考，商品以实物为准
TPS62933ODRLR
3.8V至30V、3A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62933是一款高效率、易用的同步降压转换器,支持3.8V至30V的输入电压范围和3A的连续输出电流。该转换器采用峰值电流控制模式,具有快速瞬态响应和良好的线性和负载调节性能。内置76mΩ和32mΩ的MOSFET,具有超低静态电流（12μA典型值）,支持200kHz至2.2MHz的可选开关频率。支持软启动时间和频率扩展谱,有助于降低EMI噪声。工作温度范围为-40°C至150°C。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62933ODRLR
- 商品编号
- C6290372
- 商品封装
- SOT-583
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~30V | |
| 输出电压 | 800mV~22V | |
| 输出电流 | 3A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 45uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6293x是一款高效、易用的同步降压转换器，输入电压范围宽，为3.8 V至30 V，支持高达2 A（TPS62932）和3 A（TPS62933和TPS62933x）的连续输出电流，输出电压范围为0.8 V至22 V。 该器件采用固定频率峰值电流控制模式，具有快速瞬态响应和良好的线路及负载调节能力。优化的内部环路补偿消除了外部补偿元件。 TPS62932、TPS62933和TPS62933P采用脉冲频率调制，轻载效率高。TPS62933F采用强制连续电流调制，在所有负载条件下均能保持较低的输出纹波。TPS62933O工作在非音频模式，可避免产生可听噪声。 ULQ（超低静态电流）特性有助于延长电池使用寿命。开关频率可通过RT引脚配置，范围为200 kHz至2.2 MHz，可优化系统效率、解决方案尺寸和带宽。TPS62932、TPS62933和TPS62933F的软启动时间可通过SS引脚的外部电容进行调节。TPS62932、TPS62933、TPS62933P和TPS62933O具备扩频功能，有助于降低EMI噪声。 TPS6293x采用小型SOT583（1.6 mm×2.1 mm）封装，引脚间距为0.5 mm，引脚布局经过优化，便于PCB布线，并具有良好的EMI性能。
商品特性
- 适用于广泛的应用场景
- 输入电压范围：3.8 V至30 V
- 输出电压范围：0.8 V至22 V
- 超低静态电流：12 μA（TPS62932、TPS62933和TPS62933P）
- 集成76 mΩ和32 mΩ MOSFET
- 参考电压：0.8 V ± 1%（25℃）
- 最大占空比：98%
- 精确的使能阈值
- 连续输出电流：2 A（TPS62932）和3 A（TPS62933和TPS62933x）
- 工作结温范围：-40℃至150℃
- 多种引脚兼容选项
- TPS62932、TPS62933和TPS62933F具有SS引脚，可调节软启动时间
- TPS62933P和TPS62933O具有PG引脚，用于电源正常指示
- TPS62932、TPS62933和TPS62933P采用脉冲频率调制（PFM），轻载效率高
- TPS62933F采用强制连续电流调制（FCCM）
- TPS62933O具有非音频（OOA）特性
- 易于使用，解决方案尺寸小
- 采用内部补偿的峰值电流控制模式
- 可选频率范围：200 kHz至2.2 MHz
- 具备扩频功能，对EMI友好（TPS62932、TPS62933、TPS62933P和TPS62933O）
- 支持预偏置输出启动
- 高低侧MOSFET均具备逐周期过流限制
- 具备OTP、OCP、OVP、UVP和UVLO非锁存保护功能
- 采用1.6 mm×2.1 mm SOT583封装
- 可使用WEBENCH电源设计工具为TPS6293x进行定制设计
应用领域
- 楼宇自动化、家电、工业PC
- 多功能打印机、企业投影仪
- 便携式电子设备、连接外设
- 智能音箱、显示器
- 输入为5 V、12 V、19 V和24 V的分布式电源系统
