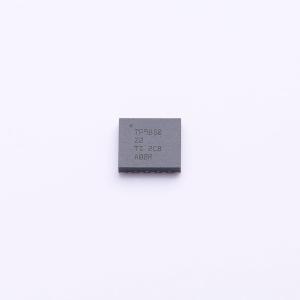

TPS259850RQPR

TPS25985x是一款采用小封装的集成式大电流电路保护与电源管理解决方案。该器件仅需极少的外部元件即可提供多种保护模式，能有效抵御过载、短路和过大的浪涌电流。 对于有特定浪涌电流要求的应用，可通过单个外部电容设置输出压摆率。用户可根据系统需求设置输出电流限制水平。用户可调节的过流消隐定时器使系统能够承受负载电流的瞬态峰值而不会触发电子保险丝动作。 多个TPS25985x器件可以并联连接，以增加高功率系统的总电流容量。在启动和稳态期间，所有器件都会主动同步其工作状态并实现电流共享，避免部分器件承受过大应力，从而防止并联电路过早或部分关断。 集成的快速精确的模拟负载电流监测器有助于进行预测性维护和采用先进的动态平台电源管理技术，如英特尔PSYS和PROCHOT#，以最大限度提高系统吞吐量和电源利用率。 该器件的工作结温范围为 -40°C至 +125°C。

• 输入工作电压范围：4.5 V至16 V，绝对最大电压20 V，输出端可承受最高 -1 V的负电压
• 集成低导通电阻的FET：0.59 mΩ（典型值）
• 额定RMS电流为60 A，峰值电流为80 A，支持多个电子保险丝并联以提供更大电流，启动和稳态期间主动进行器件状态同步和负载共享，可无限扩展
• 强大的过流保护：可调节过流阈值（I_OCP）：10 A至60 A，精度±6%（最大），稳态运行时具有断路器响应，可调节瞬态消隐定时器（ITIMER）以支持高达2 × I_OCP的峰值电流，启动期间可调节有源电流限制（I_LIM）
• 强大的短路保护：对输出短路事件具有快速跳闸响应（<200 ns），阈值可调节（2×I_OCP）和固定，不受电源线瞬变影响，无误跳闸
• 精确的模拟负载电流监测：精度±1.4%，带宽>500 kHz
• 快速过压保护（固定16.6 V阈值）
• 可调节输出压摆率控制（dVdt）以实现浪涌电流保护
• 高电平有效使能输入，带可调节欠压锁定（UVLO）
• 过温保护（OTP）以确保FET安全工作区：保证FET安全工作区为12 W√s
• 集成FET健康监测与报告功能
• 模拟管芯温度监测器输出（TEMP）
• 专用故障指示引脚（FLT）
• 电源正常指示引脚（PG）
• 未使用的通用快速比较器

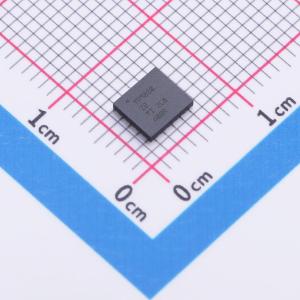

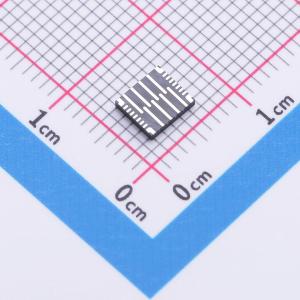

• 小尺寸封装：QFN 4.5 mm×5 mm，间距0.6 mm，电源引脚与地引脚之间的间隙为29 mil
• 100%无铅

• 输入热插拔
• 服务器和高性能计算
• 网络接口卡
• 图形和硬件加速卡
• 数据中心交换机和路由器
• 风扇托盘
