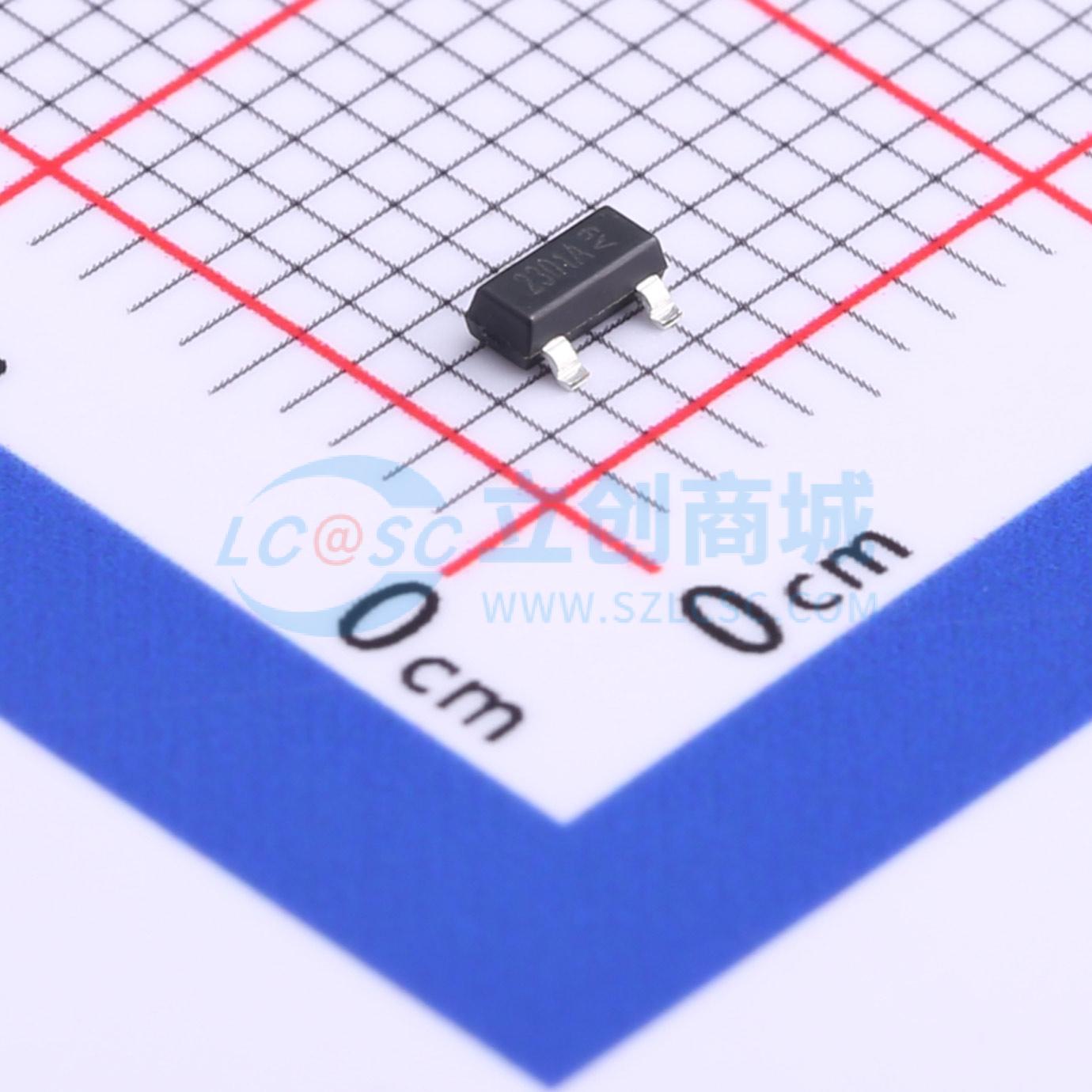

温馨提醒：图片仅供参考，商品以实物为准
TTX2301A
1个P沟道 耐压:20V 电流:2.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用沟槽功率技术。低导通电阻。低栅极电荷。针对快速开关应用进行了优化
- 品牌名称
- 无锡紫光微
- 商品型号
- TTX2301A
- 商品编号
- C691660
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.6A | |
| 导通电阻(RDS(on)) | 54mΩ@10V,2.6A | |
| 耗散功率(Pd) | 890mW | |
| 阈值电压(Vgs(th)) | 950mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.2nC@10V | |
| 输入电容(Ciss) | 493pF@10V | |
| 反向传输电容(Crss) | 51pF@10V | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 56pF |
