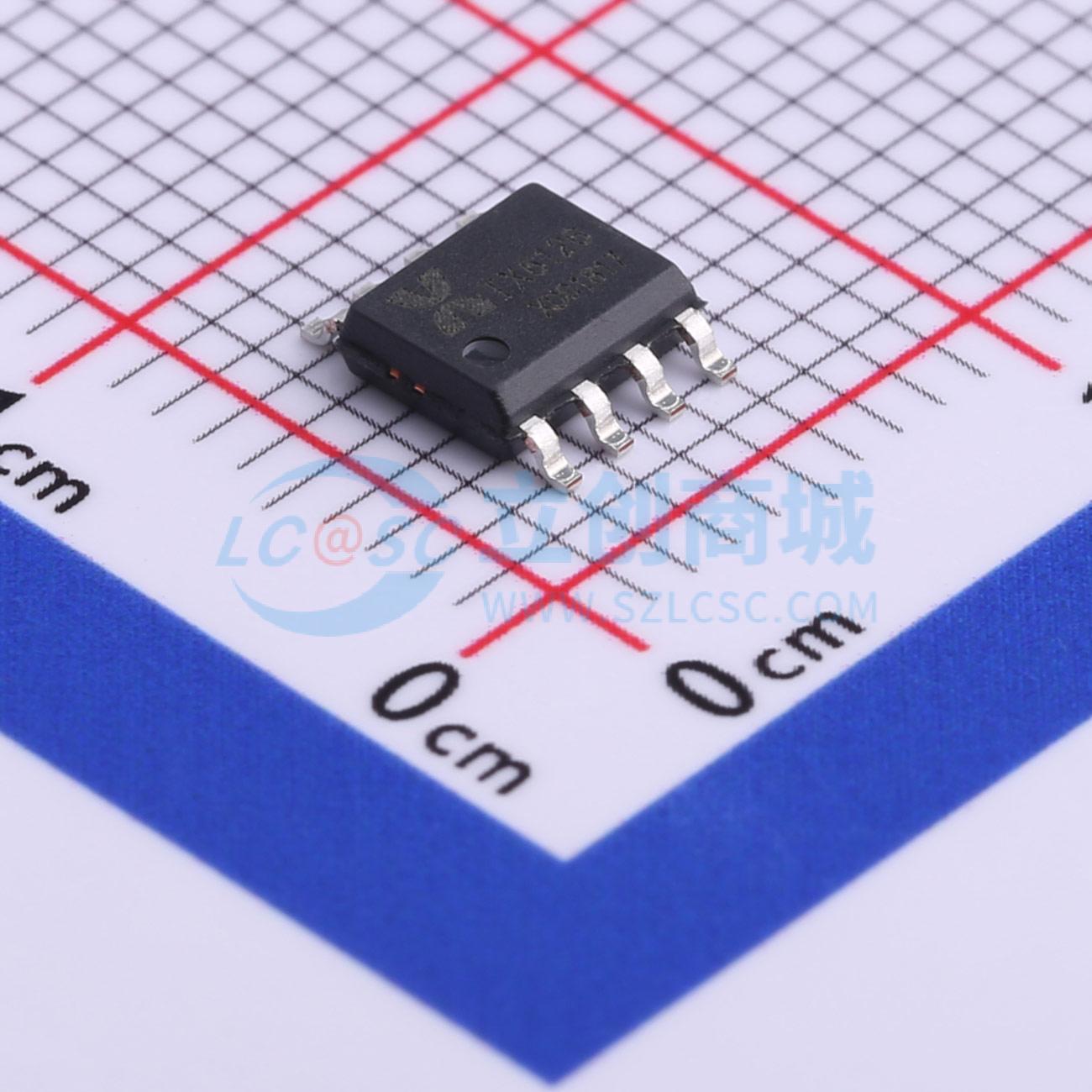

温馨提醒：图片仅供参考，商品以实物为准

TX6126

输出800mA PWM调光

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX6126 是一款内置 90V 功率 MOS 高效率、高精度的开关降压型 LED 恒流驱动芯片。采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。芯片通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。
品牌名称: XDS(芯鼎盛)
商品型号: TX6126
商品编号: C691123
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.124克(g)

商品参数

商品概述

TX6126 是一款内置 90V 功率 MOS 高效率、高精度的开关降压型 LED 恒流驱动芯片。采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。芯片通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。在 DIM 端加 PWM 信号，可以进行 LED 调光，DIM 端同时支持线性调光。芯片内部还集成了 VDD 稳压管以及过温保护电路等，减少外围元件并提高系统可靠性。芯片采用 ESOP8 及 SOT23-6 封装。采用 ESOP8 封装时，散热片内置接 SW 脚。

商品特性

输入电压：8 - 90V
内置 90V 功率 MOS
工作频率：高达 1MHz
输出电流：100mA - 800mA
支持 PWM 调光和线性
关断时间可调
智能过温保护
内置 VDD 稳压管
CS 电压：250mV

应用领域

网络系统医疗设备
消费类电子产品建筑、工业、环境照明
LED 射灯、强光手电
平板显示 LED 背光 LED 照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	8V~90V
	开关频率	1kHz~1MHz
	通道数	1
	输出电流	800mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-20℃~+85℃
	开关管(内置/外置)	内置
