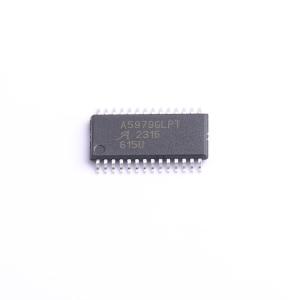

A5979GLPTR-T

2.8A 5.5V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A5979是一款内置转换器的完整微步进电机驱动器。它旨在以全步、半步、四分之一步和十六分之一步模式驱动双极步进电机，输出驱动能力为40 V和±2.8 A。A5979包含一个固定关断时间的电流调节器，能够在慢速、快速或混合衰减模式下工作。这种电流衰减控制方案可降低电机可听噪声、提高步进精度并减少功耗。转换器是A5979易于实现的关键。只需在STEP输入上输入一个脉冲，即可驱动电机步进一次（两个逻辑输入决定是全步、半步、四分之一步还是十六分之一步）。无需相位序列表、高频控制线或复杂的接口编程。A5979接口非常适合没有复杂微处理器或微处理器负担过重的应用。提供内部同步整流控制电路，以改善PWM操作期间的功耗。内部电路保护包括带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。无需特殊的上电时序。A5979采用带有外露散热焊盘（后缀LP）的薄型（< 1.2 mm）28引脚TSSOP封装。该封装无铅（Pb）（后缀 -T），采用100%雾锡引脚框架电镀。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A5979GLPTR-T
商品编号: C686668

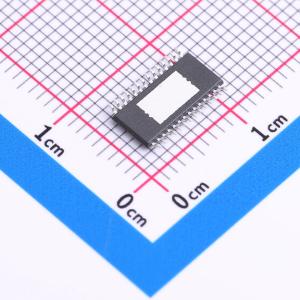

商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.298736克(g)

商品参数

商品概述

A5979是一款内置转换器的完整微步进电机驱动器。它旨在以全步、半步、四分之一步和十六分之一步模式驱动双极步进电机，输出驱动能力为40 V和±2.8 A。A5979包含一个固定关断时间的电流调节器，能够在慢速、快速或混合衰减模式下工作。这种电流衰减控制方案可降低电机可听噪声、提高步进精度并减少功耗。转换器是A5979易于实现的关键。只需在STEP输入上输入一个脉冲，即可驱动电机步进一次（两个逻辑输入决定是全步、半步、四分之一步还是十六分之一步）。无需相位序列表、高频控制线或复杂的接口编程。A5979接口非常适合没有复杂微处理器或微处理器负担过重的应用。提供内部同步整流控制电路，以改善PWM操作期间的功耗。内部电路保护包括带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。无需特殊的上电时序。 A5979采用带有外露散热焊盘（后缀LP）的薄型（< 1.2 mm）28引脚TSSOP封装。该封装无铅（Pb）（后缀 -T），采用100%雾锡引脚框架电镀。

商品特性

±2.8 A、40 V输出额定值低RDS(on)输出，典型值为源极0.22 Ω、漏极0.15 Ω
自动电流衰减模式检测/选择
3至5.5 V逻辑电源电压范围
混合、快速和慢速电流衰减模式
原点输出
用于低功耗的同步整流
内部UVLO和热关断电路
交叉电流保护
接地短路保护
VBB短路保护
负载短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	输出电流	-
	步长细分	16

	属性	参数值
	接口类型	-
	集成开关	-
	工作温度	-40℃~+105℃
