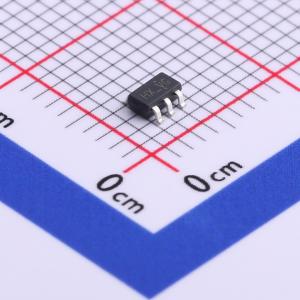

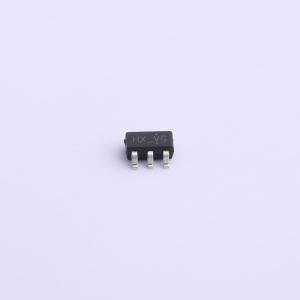

温馨提醒：图片仅供参考，商品以实物为准

TX4101

降压型 2.5V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TX4101是一款开关降压型、芯片采用同步整流架构提高了能量的转换效率,开关频率可调从150kHz-500kHz。芯片具有良好的带载能力和电压调节特性。内置MOS的快速瞬态响应提高了芯片工作稳定性。只需要少量的标准外部元件即可工作。芯片具有可调的电流限制和智能过温保护功能。
品牌名称: XDS(芯鼎盛)
商品型号: TX4101
商品编号: C691125
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.046克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

TX4101是一款高效率同步整流PWM降压DC-DC转换器。其输入电压范围为2.5V至5.5V，适用于单节电池供电的应用。该器件具备100%占空比能力，有助于延长电池寿命。在无负载条件下的静态电流为200uA，关断时电流降至低于1uA。内部集成的同步开关可提高效率，无需外部肖特基二极管。1.0MHz/1.4MHz的开关频率允许使用小型、薄型的电感器和陶瓷电容器，从而实现紧凑的解决方案。该芯片采用SOT23-5封装。

商品特性

输入电压范围：2.5V至5.5V
输出电压范围：0.6V至5.5V
输出电流：700mA
低静态电流：200uA
高效率：高达95%
自动模式转换：PWM/PFM
固定开关频率：1MHz
可调开关频率：1.4MHz
输出电压短路保护

应用领域

网络系统
医疗设备
工业设备
消费类电子产品
便携式媒体播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	700mA
	开关频率	1MHz；1.4MHz
	工作温度	-20℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；过流保护
